Професійне реле затримки ввімкнення Eberle IZA1 на 220В, 10А. Контакт com. Пристрій у використаному стані, але справний та готовий до роботи.
Високоякісний промисловий пристрій автоматизації від відомого німецького виробника електротехніки. Аналогове реле затримки часу моделі IZA1 призначене для точного керування різноманітними електричними ланцюгами. Воно дозволяє ефективно запобігати високим пусковим навантаженням у мережі та забезпечує стабільну роботу промислового чи побутового обладнання.

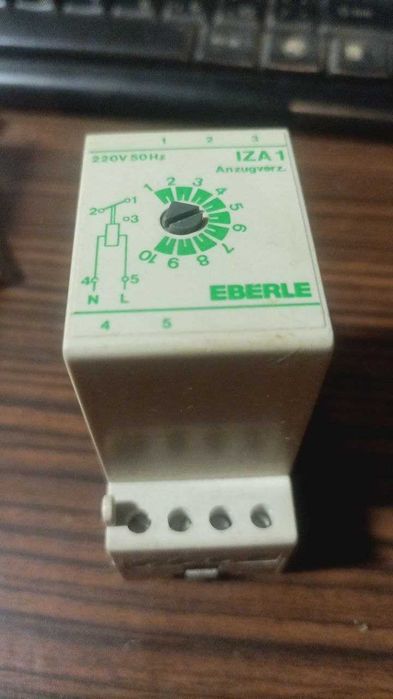

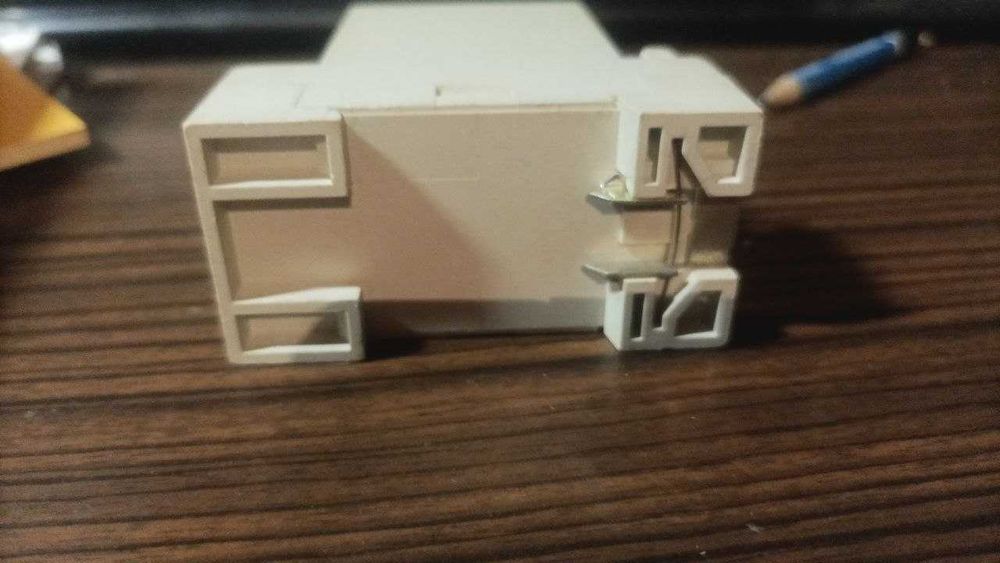

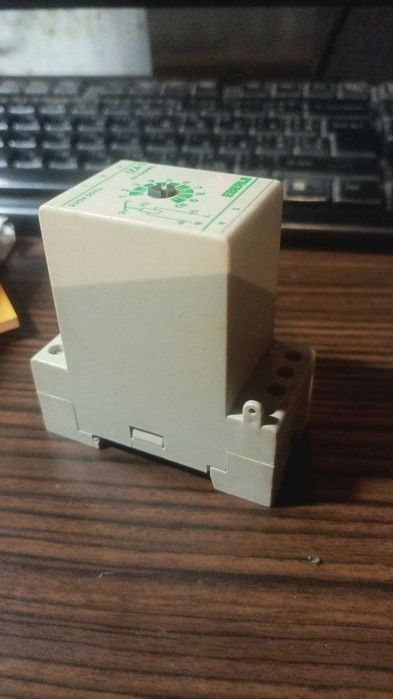

Прилад виконаний у надійному пластиковому корпусі та укомплектований міцним металевим затискачем-фіксатором для швидкого та зручного монтажу на стандартну тридцяти п яти міліметрову DIN-рейку. На верхній панелі пристрою розташована зручна кругова механічна шкала з потенціометром під шліцеву викрутку, що дозволяє виконувати точне ручне налаштування часових інтервалів. Пристрій перебуває у відмінному робочому стані.

Хто, коли придумав та історія бренду
Бренд Eberle був заснований у Німеччині всередині двадцятого століття видатним німецьким інженером та підприємцем Отто Еберле. Компанія швидко завоювала світове визнання як один із лідерів у сфері розробки систем терморегуляції, релейного захисту та промислової автоматики. Дана модель аналогового електронно-механічного реле була розроблена конструкторським бюро бренду в останній чверті двадцятого століття в рамках модернізації лінійок захисного модульного обладнання. Історія створення продукту пов язана з необхідністю захисту дорогих компресорних та двигунних систем від різких стрибків струму при одночасному пуску багатьох потужних споживачів.

Матеріал та технічні стандарти якості
Корпус реле виготовлений із високоякісного вогнестійкого інженерного термопласту, який має відмінні діелектричні властивості та захищає внутрішні компоненти від механічних впливів. Оскільки пристрій розроблявся та виготовлявся в Європі, він створювався за суворими західноєвропейськими технічними регламентами та стандартами DIN. При цьому імпортовані в нашу країну партії аналогічного промислового обладнання повністю відповідали нормам ГОСТ 22557 для реле часу та сучасним стандартам безпеки низьковольтного обладнання ДСТУ. Збірка здійснена безпосередньо на сертифікованих потужностях виробника у Нідерландах.

Основні технічні характеристики
Модель приладу: IZA1 або IZA 1
Виробник: Eberle
Країна виробництва: Нідерланди NL
Робоча напруга живлення мережі: 220 В змінного струму 220V
Номінальна частота струму: 50 Гц 50Hz
Максимальний комутований струм контактів: 10 А при напрузі 250 В 10A 250V
Повний діапазон часу задержки: До 30 секунд
Масштаб та крок налаштування шкали: Одне ділення еквівалентно 3 секундам Skala x 3 sec
Номер виробу для замовлення Best.Nr.: 0530 1114 3000
Лінійний номер моделі LN: HZ 12

Кількість та комплектація
У продажу представлений один повністю оригінальний та працездатний пристрій.
Загальна кількість у даній пропозиції становить 1 штука.

Алгоритм підключення та призначення клем контактів

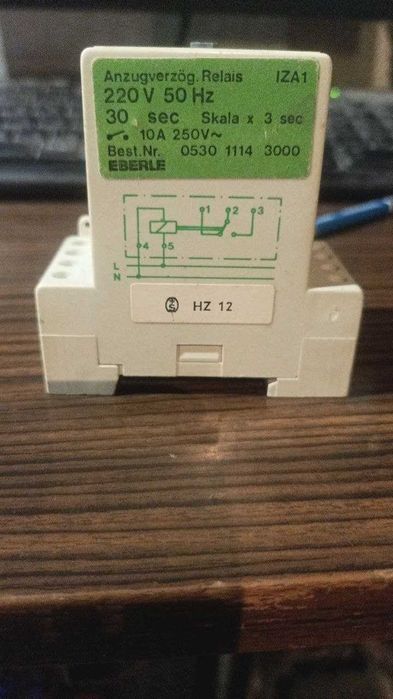

На бічній і верхній поверхнях корпусу нанесена чітка графічна схема підключення ліній. Прилад оснащений п ятьма гвинтовими клемами:
Клема 4 N: Для підключення нейтрального провода мережі 220В. З єднана всередині з котушкою керування.
Клема 5 L: Для підключення фазного провода мережі 220В. З єднана зі другим виводом котушки.
Клема 2 COM: Центральний рухомий перекидний контакт Common, який розподіляє струм.
Клема 1 NC: Нормально замкнутий контакт. У вихідному стані та під час відліку часу замкнутий із клемою 2.
Клема 3 NO: Нормально розімкнутий контакт. Замикається з клемою 2 лише після відпрацювання таймера.

Принцип роботи таймера
Після подачі живлення 220В на керуючі клеми 4 і 5 починається відсвіт секунд, заданий поворотом шліца. Протягом усього часу очікування контур залишається у спокої: ланцюг 2-1 замкнутий, ланцюг 2-3 розімкнутий. Коли виставлений час закінчується, реле миттєво перемикає рухому пластину COM у положення 3, активуючи підключену силову нагрузку. У такому стані система залишається до моменту повного зняття живлення з клем 4 і 5, після чого внутрішня пружина повертає механізм у вихідну позицію.

Альтернативні способи застосування та варіанти для творчості
Наявність повноцінного перекидного контакту COM забезпечує високу гнучкість, відкриваючи можливості для нестандартного використання та технічних експериментів.

Перший варіант. Режим затримки включення обладнання. Найбільш класичний сценарій для захисту компресорів побутових холодильників, кондиціонерів чи насосних станцій від шкідливих повторних запусків при короткочасних відключеннях електроенергії. Також підходить для каскадного послідовного старту кількох потужних двигунів.

Другий варіант. Режим обмеження роботи або преривання ліній. Якщо підключити пристрій через контакт 1 NC, навантаження працюватиме відразу після увімкнення системи, але рівно через задану кількість секунд автоматично знеструмиться. Це можна використати для автоматичного вимкнення пускових конденсаторів електродвигунів після старту або для короткочасної подачі попереджувального звукового чи світлового сигналу перед запуском небезпечних механізмів та конвеєрів.

Третій варіант. Режим перемикання та розподілу між двома контурами. Можна розділити систему на дві лінії: основну та резервну. Після завершення відліку таймера реле перенаправить струм, вимкнувши перший ланцюг та запустивши другий. Це ідеально підходить для перемикання світлової індикації на панелях керування з режиму Очікування на режим Робота.

Четвертий варіант. Використання для технічної творчості, моделювання та інженерного креативу. Дане реле є чудовим наочним посібником для студентів електротехнічних спеціальностей, лабораторій та молодих винахідників для експериментів у створенні авторських систем домашньої автоматизації, розумного дому, ретро стендів, навчальних макетів або випробування логічних схем керування без застосування мікроконтролерів.
