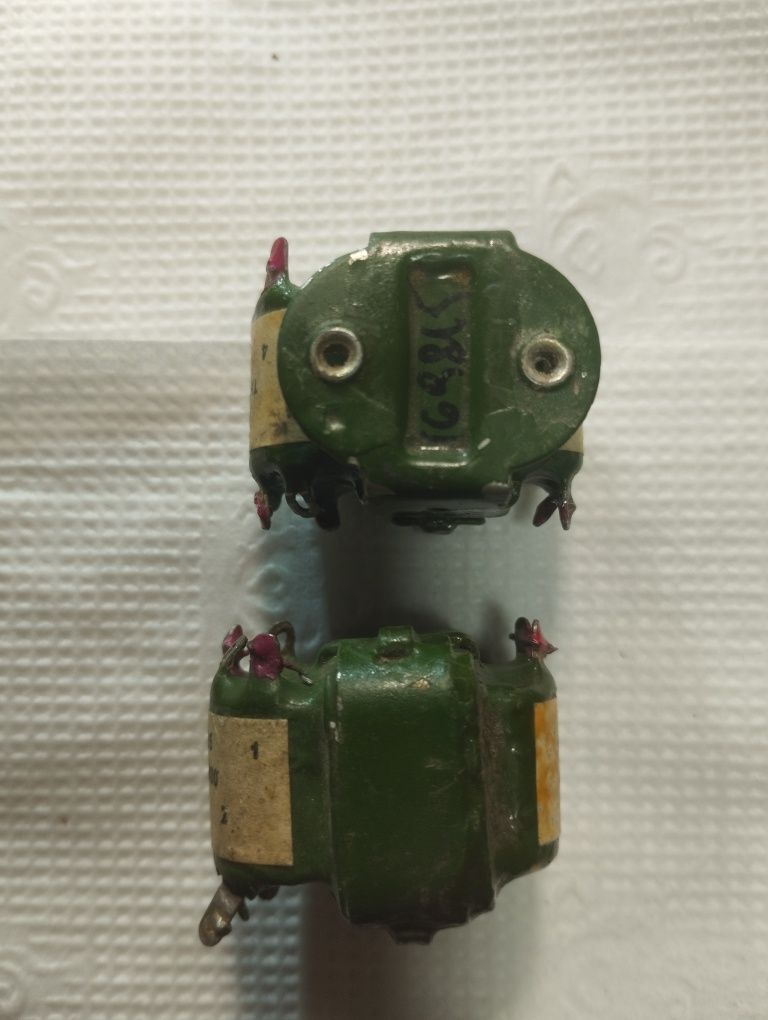

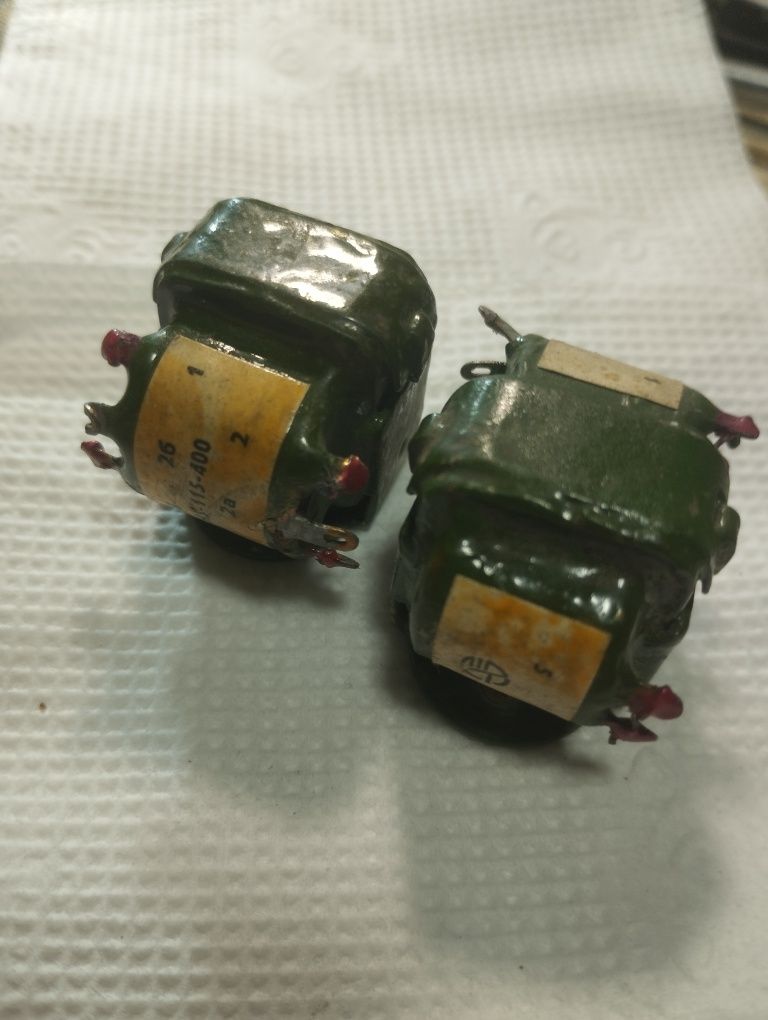

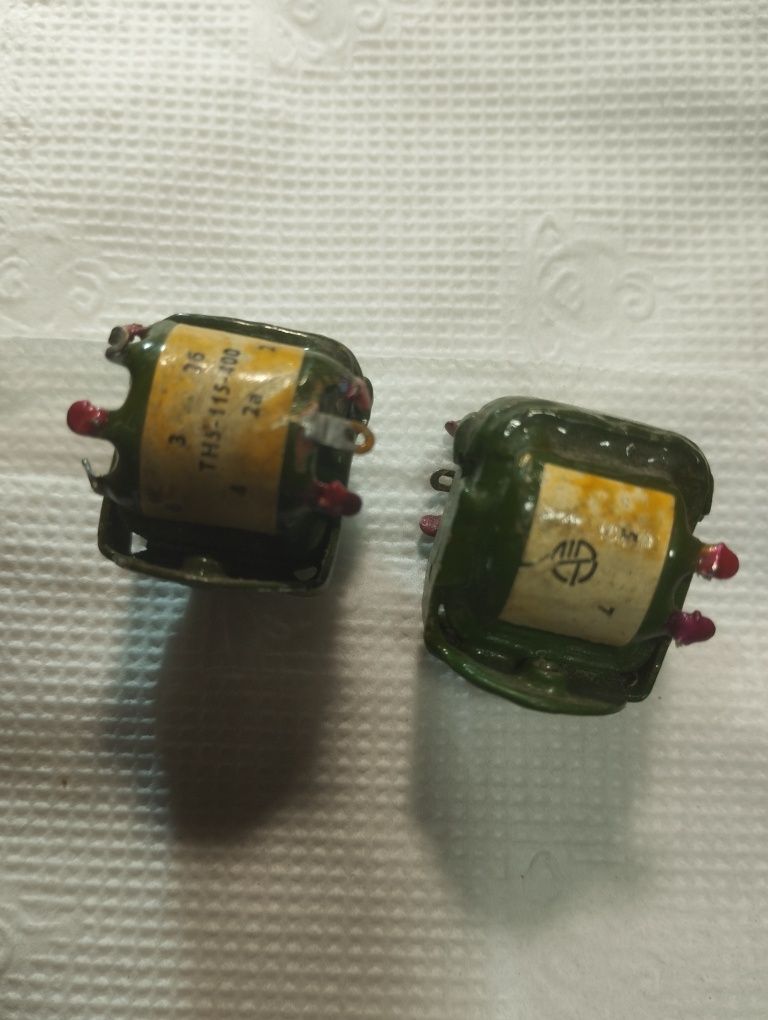

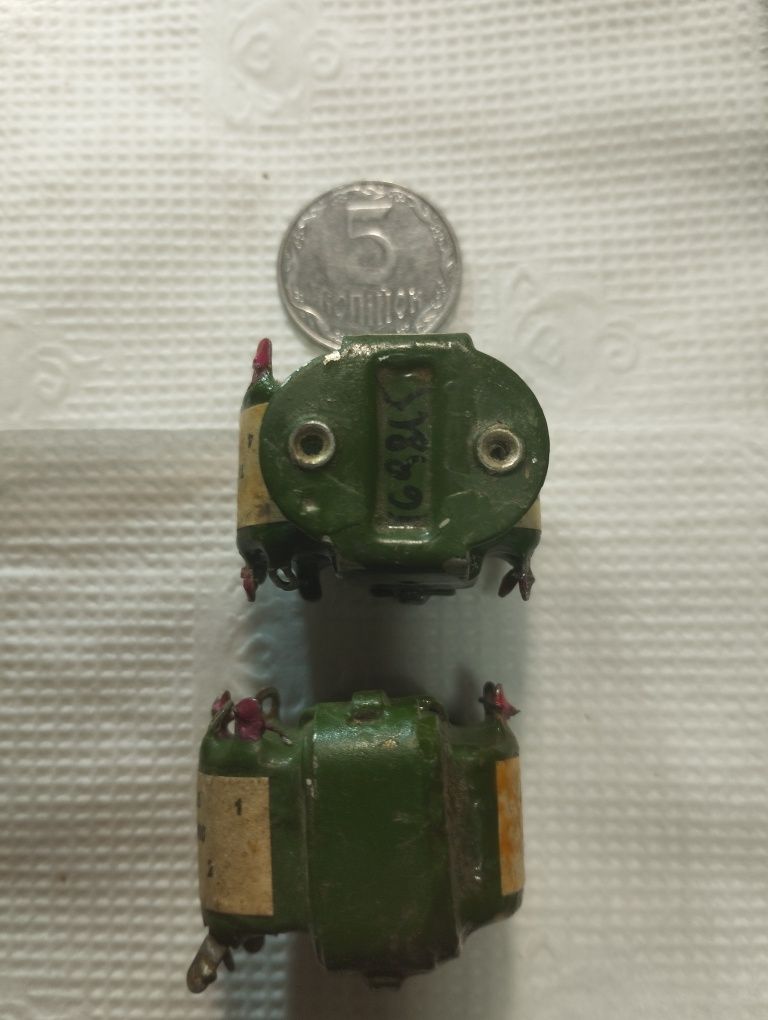

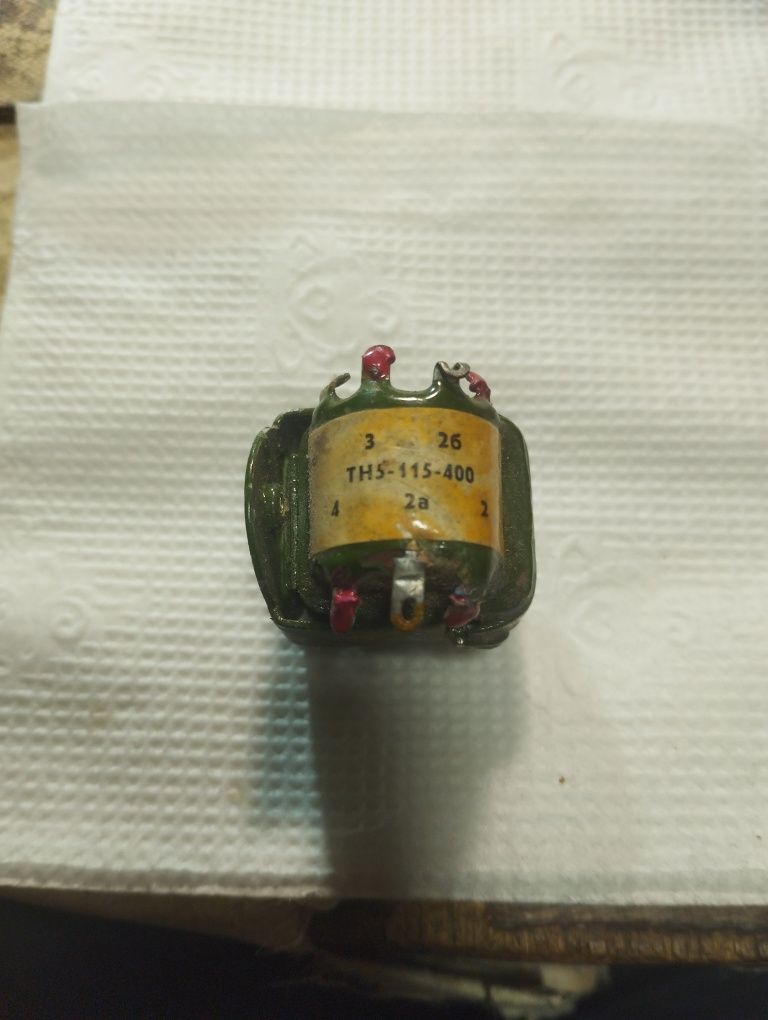

Трансформатор ТН5-115-400 накальный низковольтный унифицированный малогабаритный на напряжение питающей сети 115 В частотой 400 Гц и номинальной выходной мощностью 10,5 В*А.
Предназначен для питания накальных цепей радиоэлектронной аппаратуры промышленного и специального назначения, собранной на электровакуумных и полупроводниковых приборах.
Трансформаторы накальные типа ТН изготавливаются броневых магнитопроводах унифицированной конструкции, мощностью от 4 до 227 В*А с выходным напряжением вторичных обмоток от 1,9 до 140 В на токи нагрузки от 0,045 до 6,75 А.
Имеют несколько вторичных обмоток, рассчитанных на различные токи и напряжения, которые при последовательном и параллельном соединениях позволяют получать всевозможные сочетания токов и напряжений для питания устройств различного функционального назначения.
Конструкция трансформаторов разработана для монтажа на металлическом шасси аппаратуры или на печатных платах со смешанным монтажом и креплением винтами.
Производятся во всеклиматическом исполнении «В» и в исполнении для умеренного и холодного климата «УХЛ» по ГОСТ В 20.39.404-81.
Трансформаторы накальные типа ТН допускают эксплуатацию при температуре окружающей среды от -60 до +85 °С и относительной влажности воздуха 98 % при температуре +40 °С.
Устойчивы к воздействию синусоидальной вибрации в диапазоне частот 1-2500 Гц с ускорением 20 g и ударных нагрузок с длительностью 1-80 мс с ускорением 100 g.
Технические условия:
ОЮ0.471.000ТУ;
ОЮ0.471.000ТУ, АГ0.471.009ТУ.
Гарантийный срок хранения накальных трансформаторов ТН5-115-400 — 12 лет с даты приёмки заказчиком, а в случае перепроверки изделия — с даты перепроверки.
Минимальная наработка:
— 12000 часов — во всех режимах, допускаемых ТУ;
— 100000 часов — в облегчённом режиме.
