Колодка до тепл. реле LRD01...35 LAD7B106 7,8Є
Клемний блок до реле LRD LAD7B206 7,0Є
Реле захисту 1,2-1,8A LR2K0307 25,4Є
Реле захисту 1,8-2,6 A LR2K0308 25,4Є
Реле захисту 2,6-3,7 A LR2K0310 25,4Є
Реле захисту 3,7-5,5 A LR2K0312 25,9Є
Теплове реле перевантаження 150А КЛАС 10 LR9F5369 202,5 Є

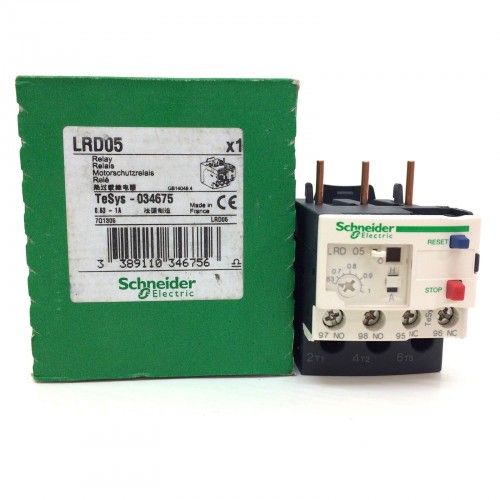

Теплове реле перевантаження 0,63-1A LRD05 27,3 Є
Теплове реле перевантаження 1-1,7A LRD06 27,3 Є
Теплове реле перевантаження 1,6-2,5A LRD07 27,3 Є
Теплове реле перенавантаження 2,5-4A LRD08 27,3 Є
Теплове реле перенавантаження 4-6A LRD10 27,3 Є
Теплове реле перенавантаження Е 4-6A LRE10 17,5 Є
Теплове реле перенавантаження 5,5-8A LRD12 27,3 Є
Теплове реле перенавантаження 7-10A LRD14 27,3 Є
Теплове реле перенавантаження 9-13A LRD16 27,3 Є
Теплове реле перевантаження 12-18A LRD21 31,8 Є
Тепловые реле перегрузки 16-24А класс 10 LRD22 31,8 Є
Тепл. реле перенавантаження 23-32A LRD32 44,2 Є
Теплове реле перевантаження 23-32A клас 10A LRD332 58,3 Є
Теплове реле перевантаження 48-65А до контакторів LC1D80-95 LRD3359 89,0 Є
Теплове реле перевантаження 63-80А до контакторів LC1D80-95 LRD3363 104,0 Є
Теплове реле перевантаження 80-104А до контакторів LC1D80-95 LRD3365 116,9 Є
Теплове реле перевантаження 25-40A клас 10A LRD340 57,7 Є
Теплове реле перевантаження 37-50A клас 10A LRD350 57,7 Є
Теплове реле перевантаження 37-50A клас 20A LRD350L 138,1 Є
Теплове реле перевантаження 37-50A клас 10A LR3D350 67,5 Є
Теплове реле перевантаження Е 30-40A LRE355 35,7 Є
Теплове реле перенавантаження 48-65A клас 10A LRD365 59,7 Є
Електронне реле перевантаження 5-60А 220-240АС (57704) LT4760M7S 58,1 Є

Основные характеристики
Серия
TeSys
Наименование продукта
TeSys LRD
Тип продукта
Дифференциальное тепловое реле перегрузки
Краткое название устройства
LRD
применение реле
Защита двигателя
Совместимость продукта
LC1D25
LC1D38
LC1D12
LC1D32
LC1D18
LC1D09
Тип сети
Переменный ток
Постоянный ток
Диапазон уставок тепловой защиты
0,63…1 А
[Ui] номинальное напряжение изоляции
Силовая цепь: 600 В в соответствии с CSA
Силовая цепь: 600 В в соответствии с UL
Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Дополнительные характеристики
Частота сети
0...400 Гц
монтажная опора
Монтаж на панель, со специальными принадлежностями
Рейка, со специальными принадлежностями
Под контактором
уставка срабатывания
1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1
[Ith] условный тепловой ток на открытом воздухе
5 А для цепь сигнализации
допустимый ток
3 А в 120 V AC-15 для цепь сигнализации
0,22 А в 125 V DC-13 для цепь сигнализации
[Ue] номинальное рабочее напряжение
690 V Переменный ток 0...400 Гц
[Up] номинальное импульсное выдерживаемое напряжение
6 кВ
Чувствительность к обрыву фазы
Ток отключения 130 % от Ir на две фазы, последняя на 0
тип управления
Красный кнопка: останов
Синий кнопка: сброс
Температурная компенсация
-20…60 °C
соединения – клеммы
Цепь управления: винтовой зажим 2 кабель(и) 1…2,5 мм² гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель(и) 1…2,5 мм² гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель(и) 1…2,5 мм² жесткий кабель без наконечника
Силовая цепь: винтовой зажим 1 кабель(и) 1,5…10 мм² гибкий без наконечника
Силовая цепь: винтовой зажим 1 кабель(и) 1…4 мм² гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 1 кабель(и) 1…6 мм² жесткий кабель без наконечника
Момент затяжки
Цепь управления: 1,7 Н-м - винтовой зажим
Силовая цепь: 1,7 Н-м - винтовой зажим
Ширина
45 мм
Глубина
70 мм
Вес
0,124 кг
Условия эксплуатации
Защитное исполнение
TH в соответствии с IEC 60068
Степень защиты IP
IP20 в соответствии с IEC 60529
рабочая температура окружающей среды
-20…60 °C без понижения в соответствии с IEC 60947-4-1
Температура окружающей среды при хранении
-60…70 °C
Огнестойкость
V1 в соответствии с UL 94
Механическая стойкость
Вибрации: 6 g (ном.) в соответствии с IEC 60068-2-6
Удары: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-7
электрическая прочность изоляции
6 кВ в 50 Гц в соответствии с IEC 60255-5
Стандарты
IEC 60947-5-1
EN 60947-4-1
EN 60947-5-1
ATEX D 94/9/CE
CSA C22.2 № 14
UL 508
IEC 60947-4-1
