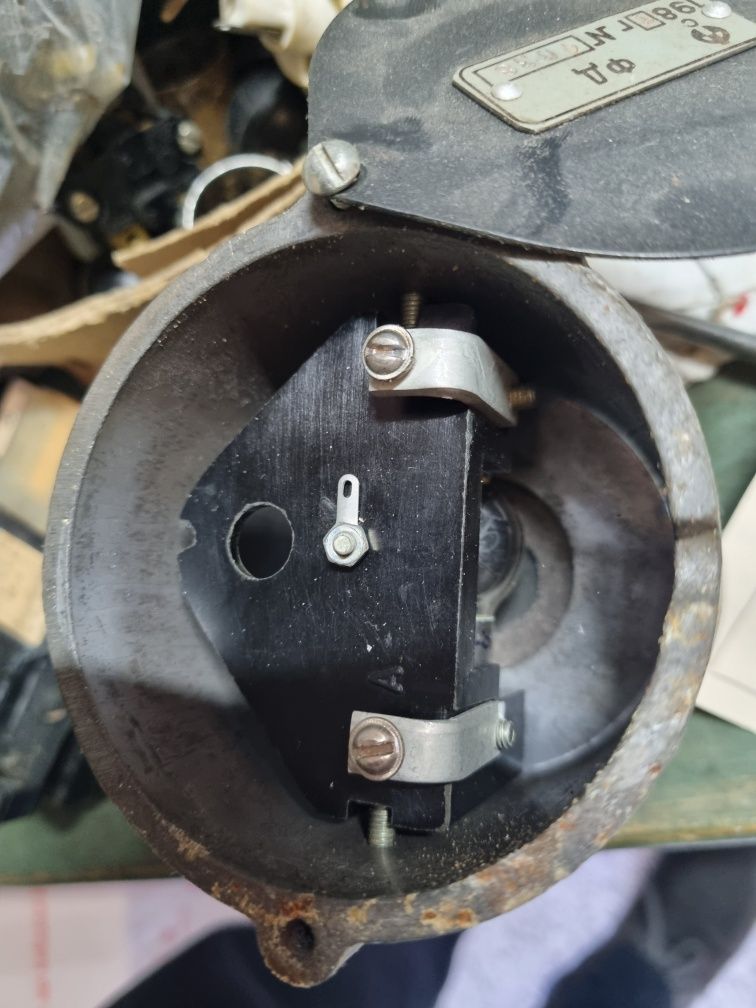

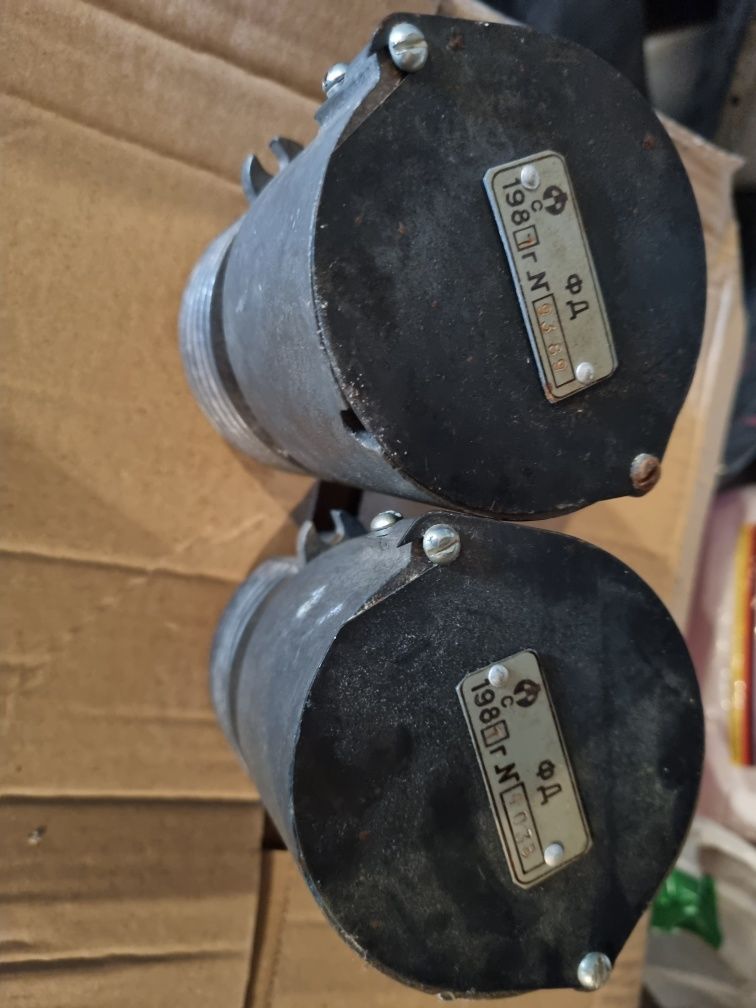

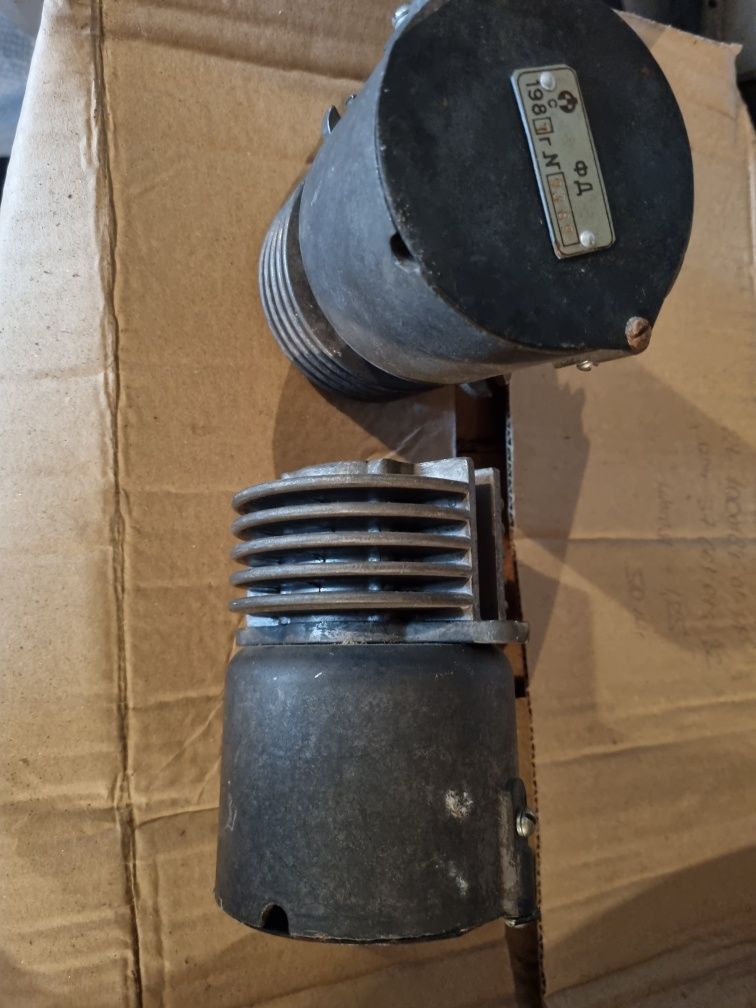

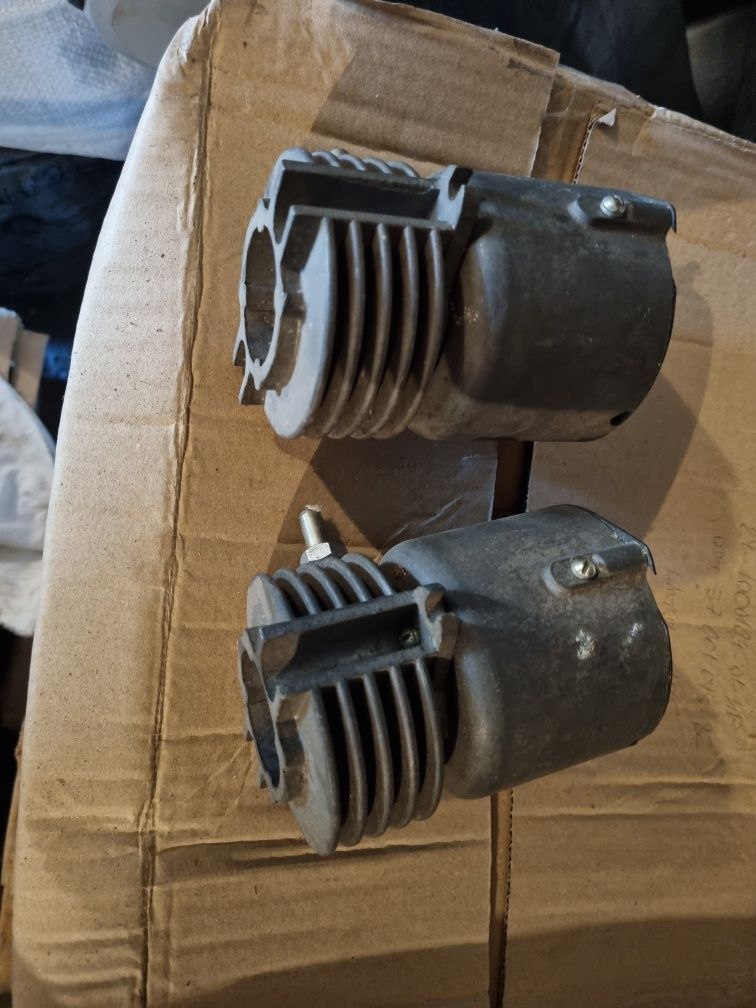

Датчики пламени ФД и ФД-1 предназначены для работы в качестве чувствительного элемента в схемах защиты и сигнализации ЗЗУ при погасании мазутного факела в топках котлов малой мощности, печах, камерах сгорания. Датчики пламени фотоэлектрические ФД и ФД-1О Описание Чувствительным элементом фотодатчиков являются: в ФД — фоторезистор ФР1-3 . Фотоэлемент защищен стеклом, которое крепится в корпусе пружинным кольцом. Для предохранения фотодатчика от чрезмерного нагрева он снабжен радиатором, а для предотвращения загрязнения стекла предусмотрен штуцер для подвода воздуха. Датчики монтируются на специальном тубусе, установленном в обмуровке котла, либо на горелочном устройстве на расстоянии 1,0...1,2 м от форсунки. При необходимости снижения чувствительности фотодатчика он может быть диафрагмирован шайбами необходимого диаметра, которые поставляются с фотодатчиком. Технические данные Исполнение общепромышленное.
