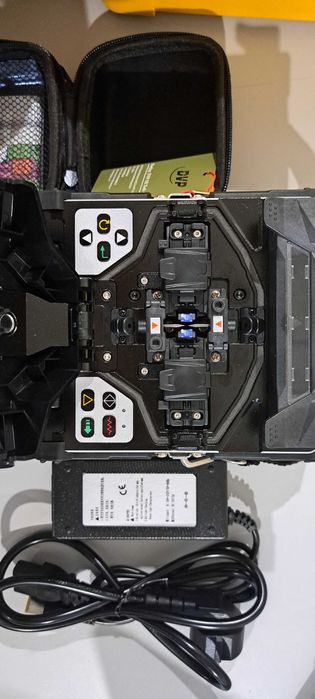

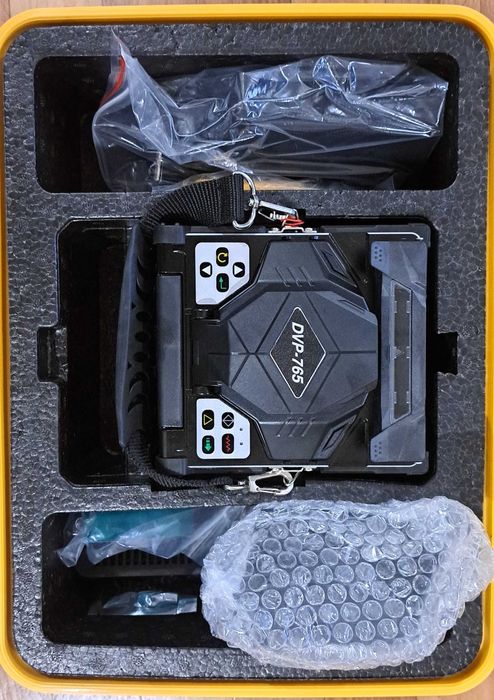

Новинка від китайського виробника зварювальних апаратів DVP, модель - DVP-765. Компанія продовжує вдосконалювати свої зварювальні апарати, як функціонально, так і якісно. Адже DVP-765 відповідає всім основним вимогам на ринку. Крім можливості зварювання всіх основних типів волокон, в тому числі і волокон зі зменшеними втратами на згинах (G.657), завдяки універсальним притискачам, дозволяє виконувати з'єднання плоских розподільних кабелів, так званих FTTH-кабелів, і патчкордових кабелів Ø3 мм.

Серед нововведень - вдосконалена пічка для термоусадки гільз. Тепер вона може усаджувати гільзи набагато швидше - аж до 20 с на усадку. І до всього, також з'явився автостарт пічки після закриття кришки.

Зварювальний апарат готовий для роботи в досить жорстких умовах, так як має гумовий кожух, що захищає корпус апарату від механічних пошкоджень, і також може працювати при низьких температурах і високій вологості. А від акумуляторної батареї, ємністю 6500 мА*год, по заяві виробника, апарат може працювати протягом 260 циклів зварювання/термоусадка без підзарядки.

Основні особливості зварювального апарат DVP-765:
Компактний і легкий
Повністю автоматичний
Автостарт пічки для термоусадки гільз
Тривалість усадки 20 с
Зварювання та термоусадка FTTH кабелів
Збереження зображення місця зварювання в пам'ять апарату (200 зображень)

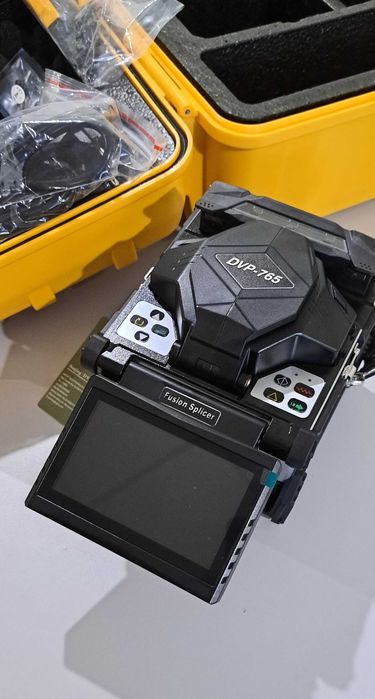

Кольоровий ЖК дисплей
Знімна акумуляторна батарея великої місткості 6500 мА * ч
260 циклів зварювання/термоусадка від одного заряду акумулятора

Характеристики

Метод вирівнювання волокон

PAS (вирівнювання по серцевині)

Типи зварюваних волокон

· Одномодові SM(ITU-TG.652);

· Многомодові MM(ITU-TG.651);

· Одномодові зі зміщеною областю дисперсії DS(ITU-T G.653);

· Одномодові зі зміщеною ненульовою дисперсією NZDS(ITU-T G.655);

· Одномодові зі зменшеними втратами на вигинах (ITU-T G.657).

Діаметр зварюваного волокна

80-150 мкм

Діаметр покриття зварюваного волокна

100 мкм - 3 мм

Довжина зачистки волокон

8-16 мм

Реальні середні втрати на зварному з'єднанні

·   0.02 дБ (SM)

·   0.01 дБ (MM)

·   0.04 дБ (DS)

·   0.04 дБ (NZDS)

·   0.02 дБ (G.657)

Типова тривалість зварювання

8 с

Оцінка втрат зварки

Проводиться по зміщенню серцевин зварюваних волокон.

Типи термоусаджуваних трубок

20 - 60 мм

Коефіцієнт відбиття від зварного з'єднання

Не менше 60 дБ

Програми зварки

6 встановлених заводських, 74 користувацьких режимів зварки

Програми термоусадки

6 встановлених заводських, 14 користувацьких режимів термоусадки

Перевірка механічної міцності місця зварки

Розтягуюче зусилля 200 г

Кратність збільшення місця сварки

300x

Перегляд місця зварки

Осі X і Y одночасно за допомогою двох телекамер на кольоровому РК дисплеї, з можливістю зміни кута нахилу дисплея.

Електроживлення

від мережі змінного струму 85-260 В (через адаптер живлення), а також від акумуляторної батареї 12 В, 6500 мА*ч

Кількість циклів зварки з термоусадкою при живленні від акумуляторної батареї

близько 260 циклів

Ресурс електродів

5000 зварок

Умови експлуатації

Відносна вологість повітря від 0 до 95%

Температура від -5°С до + 40°С

До 5000 м над рівнем моря

Розміри

152 мм х 142 мм х 145 мм

Маса

1,57/1,98 кг (з батареєю)

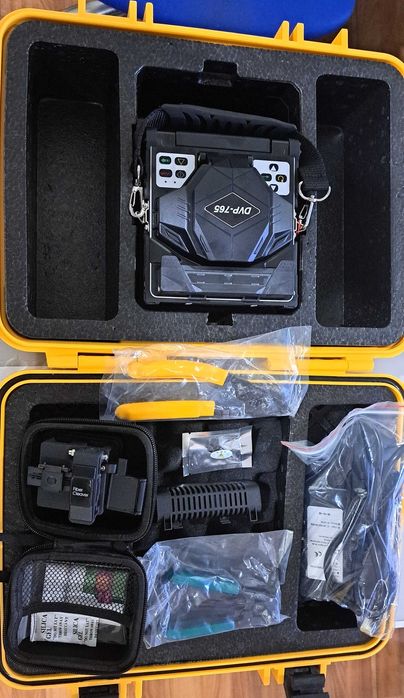

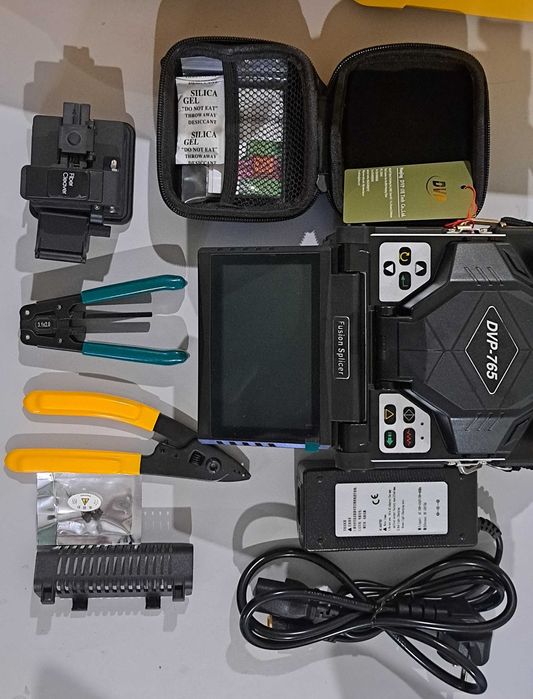

Комплектація

№ Найменування Кількість
1 Зварювальний апарат DVP-765 1 шт.
2 Мережевий адаптер живлення 1 шт.
3 Шнур живлення 1 шт.
4 Додаткова пара електродів 1 шт.
5 Сколювач 1 шт.
6 Стрипер CFS-2 1 шт.
7 FTTH-стрипер 1 шт.
8 Приймальний лоток для термоусаджувальних КДЗС 1 шт.

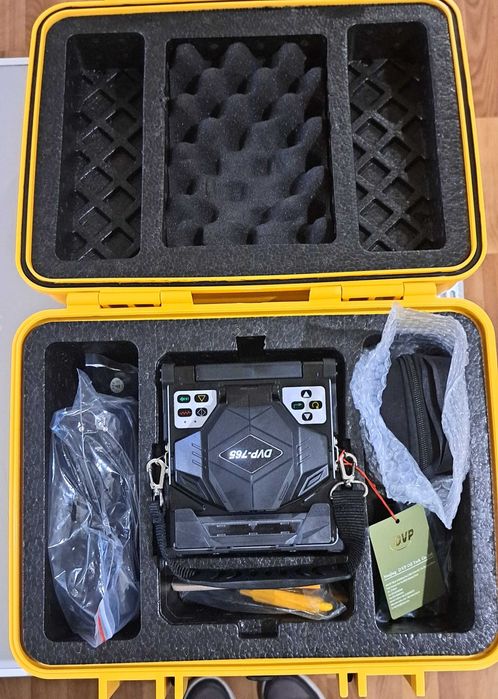

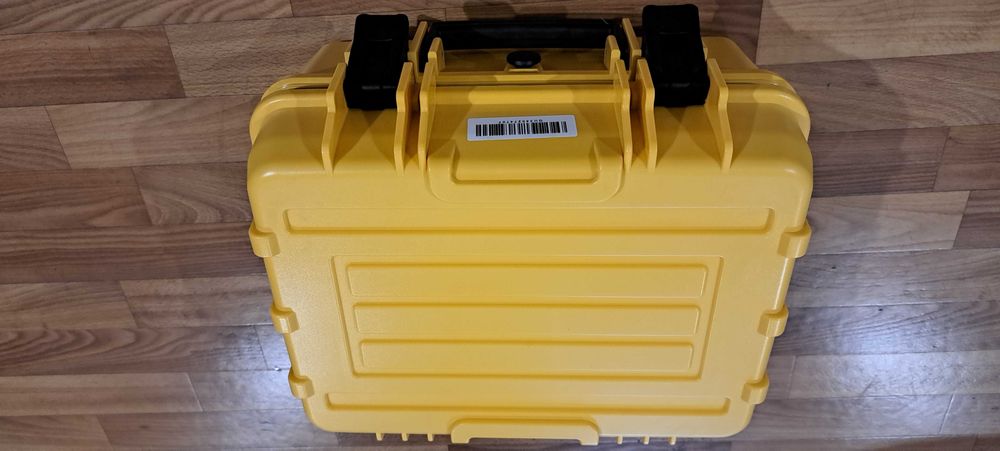

9 Жорсткий кейс для переноски 1 шт.
10 Інструкція по експлуатації (коротка, англ) 1 шт.
