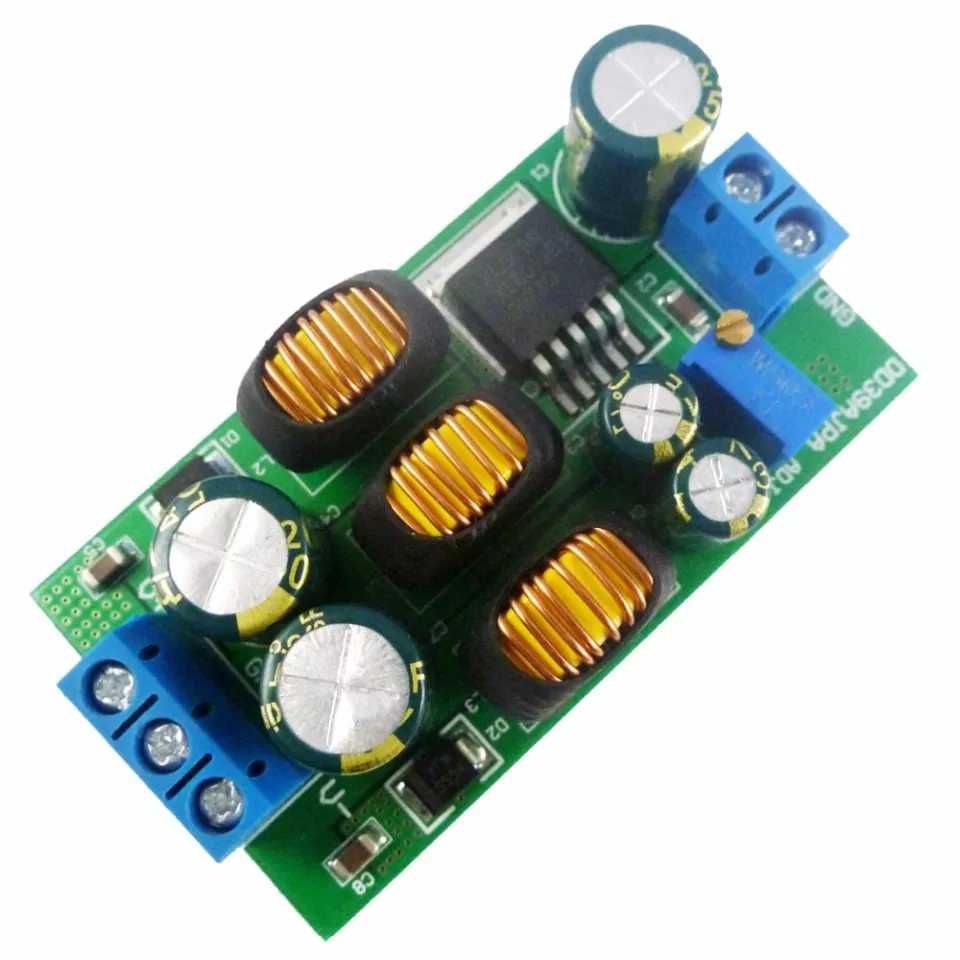

Название продукта: 20 Вт +- 5 в 6 в 9 в 10 в 12 В 15 в 24 в положительное и отрицательное двойное выходное питание постоянного тока повышающий понижающий преобразователь модуль

Описание:

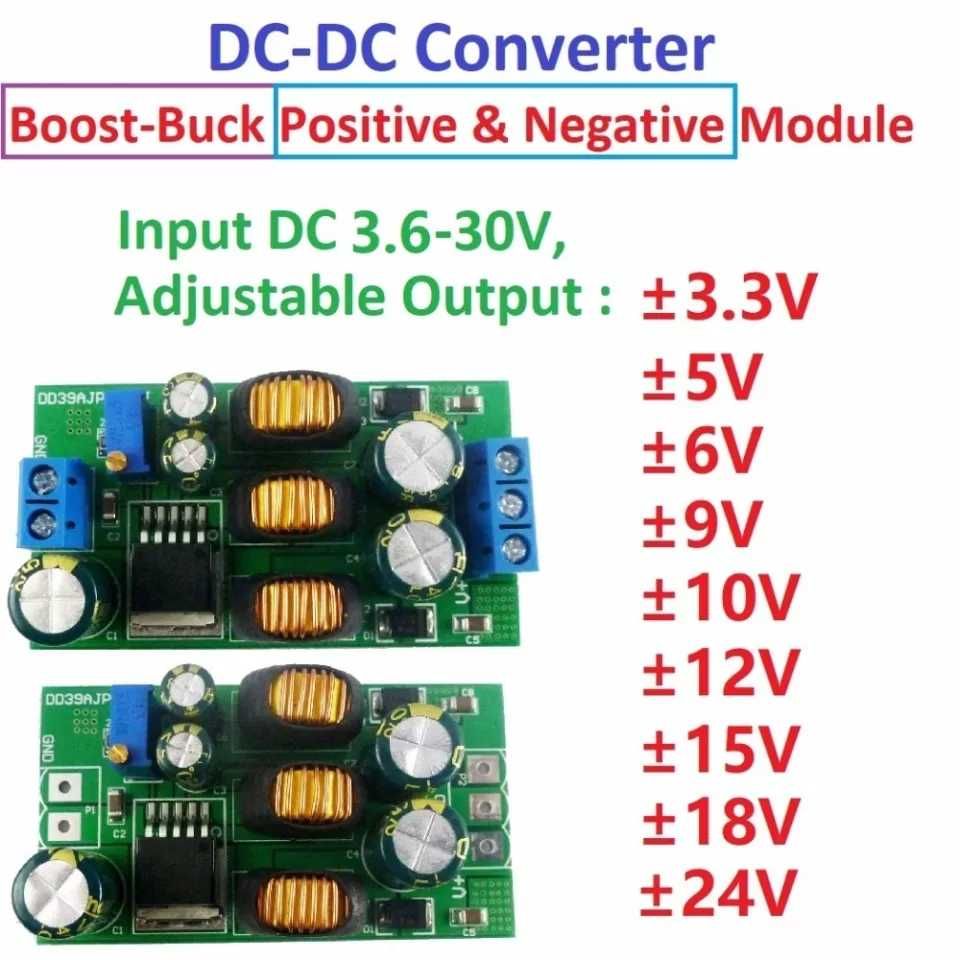

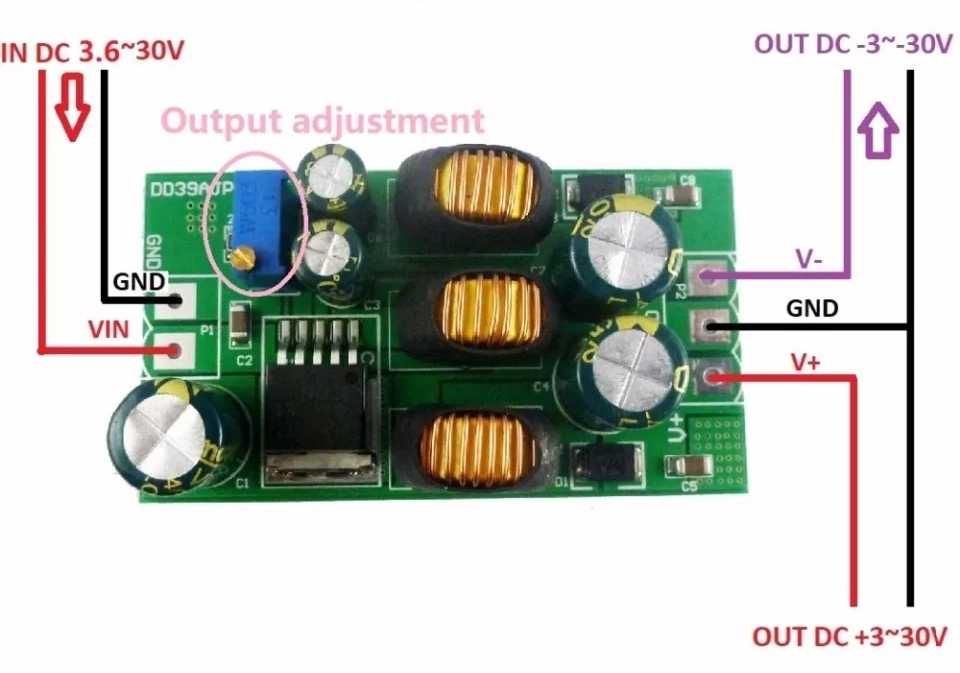

Вход напряжение 3,6 ~ 30V, выход ± 3 ~ ± 30V Регулируемый
Максимальная выходная мощность: 20 Вт (для получения подробной информации, пожалуйста, смотрите описание внизу или обратитесь к нам за информацией.)
Эффективность преобразования: 69-88%
Ток покоя: 3 мА

20 Вт DC-DC повышающий понижающий преобразователь Рабочая частота 180 кГц.
Рабочая температура окружающей среды: -40 ~ + 85 градусов Цельсия

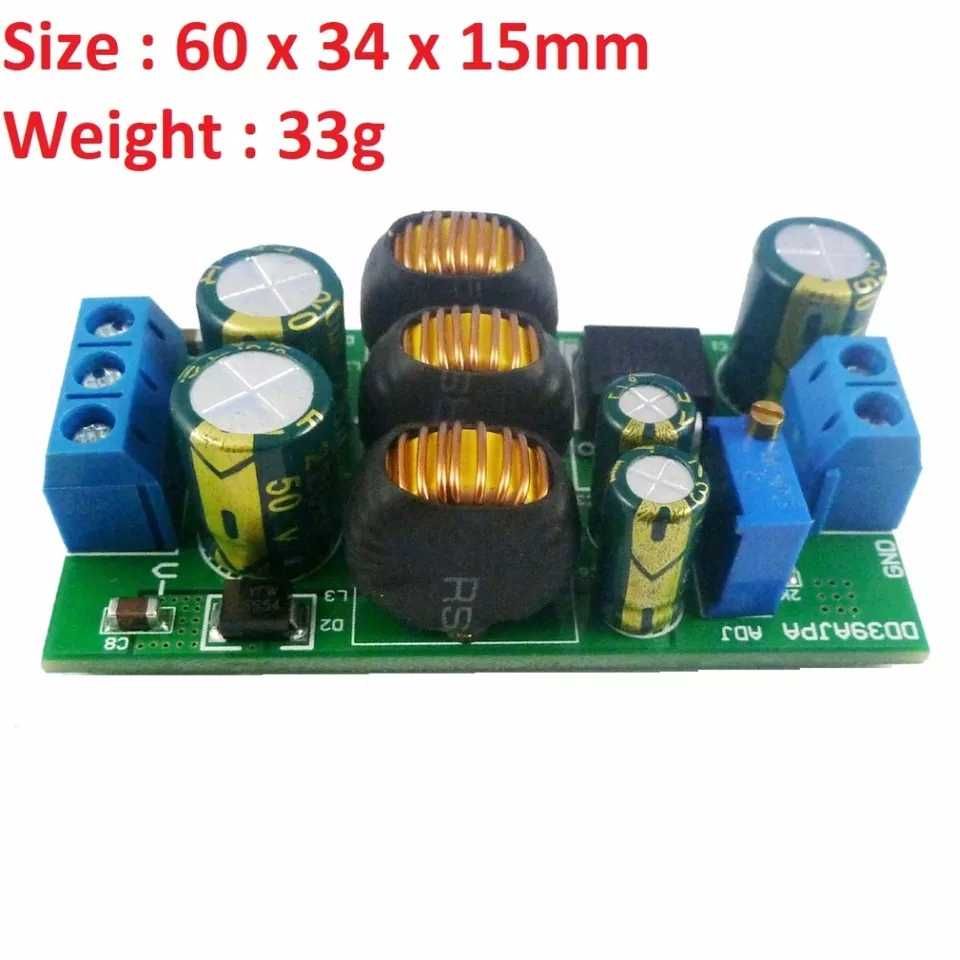

Размер: 60x34x15 мм
Вес: 33 г (с клеммой), 29 г (без клеммы)

Высокая Эффективность до 88%
Встроенная компенсация частоты
Встроенная функция мягкого пуска
Встроенная функция теплового отключения
Встроенная функция ограничения тока

Примечание:
1 для того, чтобы получить более стабильное напряжение, рекомендуется, чтобы выход превышал 15 мА
2 V-не может использоваться отдельно, или нет выхода напряжения. Но вы можете просто использовать V +
3 Начальный ток модуля 2,5-3 раза больше, чем рабочий ток.
4 увеличение 1 мкФ-10 мкФ MLCC конденсатор уменьшает ток запуска (как показано ниже)

Применение
ADC/DAC/операционный усилитель
RS232 RS485 RS422 автобус
Аудио оборудование
Низкомощный аудио источник питания
Автомобильный аудио усилитель двойной мощности
Источник питания ЖК-дисплея
Измерительное оборудование
Измерительный мультиметр

Внимание:

Это модуль преобразователя напряжения постоянного тока, необходимо отметить при использовании:
1 Входное напряжение не может быть больше максимального входного диапазона
2 выходная мощность не может быть больше максимальной нагрузки в течение длительного времени
3. Входная мощность должна быть больше, чем выходная мощность, потому что потребление энергии самого модуля

Вопрос и ответ:
В1: почему выходное напряжение меньше номинального напряжения
A1: входное питание слишком низкое. Проверьте Входное напряжение с помощью мультиметра, на этот раз входное напряжение очень низкое

В2: почему отрицательное напряжение не выводится или выход слишком низкий?
A2: отрицательное напряжение не может использоваться отдельно. При использовании отрицательного напряжения одинаковая нагрузка должна быть подключена к клемме с положительным напряжением.
