PowerBox предназначен для работы к загрузчику PCM flash. Подключение ЭБУ и адаптера J2534 происходит на столе, в таком режиме PowerBox дает возможность коммутации напряжений питания, формирования сигналов BOOT, CNF1. При использовании с адаптером Сканматик 2 ПРО прибор позволяет формировать сигналы GPT1, GPT2 необходимые для работы с модулями 53 и 71, а также с перспективными модулями.

Внимание ! Для работы PowerBox необходимо подать стабилизированное питание 12V. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу PowerBox или подключенного к нему блока управления из строя, что является НЕ гарантийным случаем. Для работы PowerBox и безопасного программирования ЭБУ рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер.

Подключение:

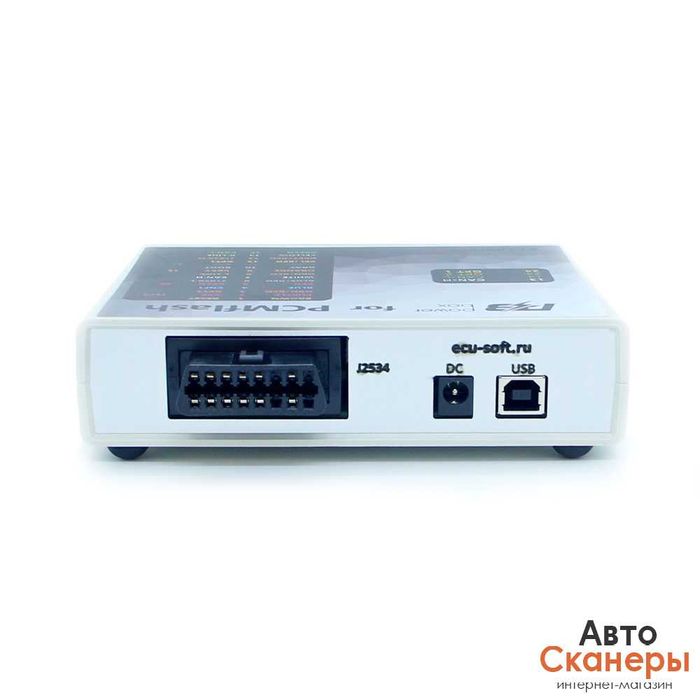

На верхней части PowerBox расположены 2 разъема:
• Разъем J2534 (OBD-II-F) разъем предназначен для подключения адаптера Сканматик 2 ПРО и прочих устройств работающих по протоколу J2534;
• DC IN 5A Max Jack разъем предназначен для подключения питания;
• Разъем USB, предназначен для подключения к компьютеру;

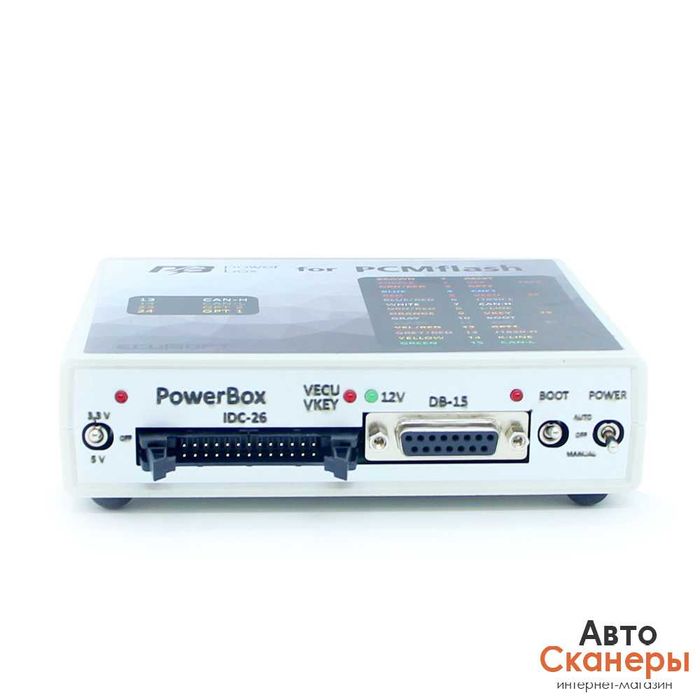

На нижней части PowerBox:
• Разъем IDC-26 для подключение напрямую к плате ЭБУ или же через специальный переходник;
• Разъем DB-15 основной разъем для подключения к ЭБУ;

Переключатель — «POWER», управление питанием. Прибор имеет три режима подачи питания на ЭБУ:
— «OFF» выключено, позволяет снять все питающие и управляющие сигналы с разъема DB-15
— «ON» включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT
— «AUTO» автоматическое управление, в данном режиме управление питанием производит загрузчик PCMflash

Переключатель «Boot SW», управление сигналом BOOT:
— «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15
— «ON» включено, подтягивает BOOT к сигнальному минусу
— «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash

Переключатель «GPT», управление сигналом CNF1 (3,3 вольта):
— «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15
— «ON» включено, подтягивает CNF1 к +3.3 вольтам
— «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash

Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:
— «RESET» — 510 Ом
— «BOOT» — 510 Ом
— «CNF1» — 220 Ом

Индикаторы:
— Светодиодный индикатор «Power IN» указывает наличие питающего напряжения
— Светодиодный индикатор «Power OUT» указывает наличие напряжения на ЭБУ
— Светодиодный индикатор «Boot ON» указывает наличие подтяжки сигнала BOOT
— Светодиодный индикатор «CNF1 ON» указывает наличие подтяжки сигнала CNF1

Дополнительно в продаже:
— Шнур DB15 (Оригинал)

Комплектация:
— PowerBox для PCM New;
