Модель MAX с адаптером

Тип картриджа

Цанговый, 220 г

Расход газа 165 г/ч

Мощность 2300 Вт

Тип газового баллона

Баллоны со сжиженным газом (пропан)

Вместимость 5л, 12л, 27л, 50л

Расход газа 145 г/ч

Мощность 2000 Вт

Размеры в раб. состояние 343x275x82 мм

Вес 1,47 кг

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ

Работа от газового картриджа 220 г

1. Распакуйте плиту и установите верхнюю часть плиты (2) в рабочее положение стабилизаторами посуды (5) вверх.

2. Если плита ранее подсоединилась к баллону с сжиженным газом пропан, убедитесь, что штуцер вывернется, а шланг отсоединен.

3. Откройте крышку картриджа.

4. Вставьте газовый картридж вверх, совместимый с фиксатором на редукторе плиты. Следите за тем, чтобы регулятор подачи газа (10) был в выключенном положении (OFF)

5. Зафиксируйте картридж, нажав рычаг (8) вниз в положение (FUEL LOCK) на передней панели плиты. Следите за тем, чтобы картридж был установлен без перекосов. Плита готова к работе.

6. Зажгите огонь, повернув регулятор подачи газа (10) влево до щелчка пьезоподжига.

7. Отрегулируйте мощность с помощью регулятора подачи газа (10)

8. После использования плиты поверните регулятор подачи газа (10) по часовой стрелке до упора в положение (OFF). Поднимите рычаг (8) в положение (UNLOCK).

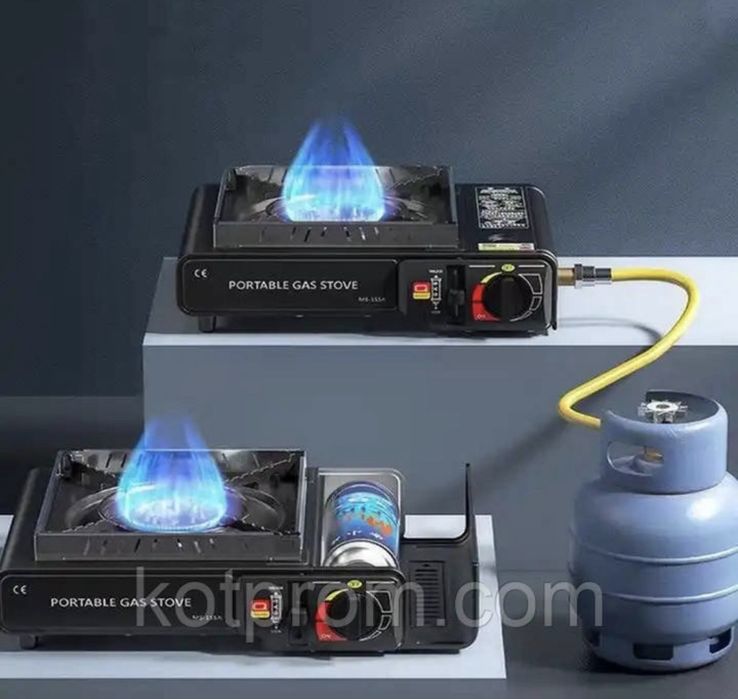

9. Если вы не планируете использовать плиту в ближайшее время, дайте плите остыть и отсоединить газовый картридж. Работа от баллона со сжиженным газом 5,12,27 и 50 л.

1. Распакуйте плиту и установите верхнюю часть плиты (2) в рабочее положение стабилизаторами посуды (5) вверх.

2. Если ранее в плиту устанавливался газовый картридж 220 г Outdoor Max MSF-1, убедитесь, что картридж нет.

3. Привинтите нарезной штуцер (11) до упора. Подсоедините к штуцеру газовый шланг и закрепите его хомутом.

4. На баллон установите редуктор и присоедините к нему второй конец газового шланга и закрепите его хомутом. Внимание! использование газовых баллонов без редуктора ЗАПРЕЩЕНО.

5. Убедитесь, что рычаг фиксации картриджа (8) находится в верхнем положении, а регулятор подачи газа (10) находится в положении (OFF).

6. Поверните вентиль на газовом баллоне против часовой стрелки, чтобы подать газ на плитку и убедитесь, что нет утечки газа.

7. Зажгите огонь, повернув регулятор подачи газа (10) влево до щелчка пьезоподжига.

8. После использования плиты поверните регулятор подачи газа (10) по часовой стрелке до упора в положение (OFF).

9. Закройте вентиль на газовом баллоне, повернув его по часовой стрелке до упора. Если вы не планируете использовать плиту в ближайшее время, дайте плите остыть и отсоединить газовый баллон.

МЕРЫ ПРЕДОСТОРОЖНЫ

1. Перед использованием внимательно ознакомьтесь с инструкцией

2. Используйте устройство только по назначению – для приготовления пищи

3. Установите плиту на твердую и ровную поверхность.

4. Не располагайте плиту ближе 20 см от стен и 60 см от потолка вашей кухни.

5. Будьте осторожны, верхняя часть плиты сильно нагревается во время работы. Не допускайте детей к плите!

6. Не используйте плиту при температуре ниже 10 °C

7. Не модифицируйте устройство

8. Хранение: если плита не используется, отсоедините газовый баллон или извлеките газовый картридж из плиты.

9. Во время транспортировки необходимо отсоединить газовый баллон или извлечь газовый картридж из плиты.

10. Использовать плиту, изменять газовые картриджи или подключать/выключать газовые баллоны можно только в хорошо проветриваемом помещении, предпочтительно далеко от источников огня. Не курите во время работы с плитой

11. Если плита неисправна или работает неправильно, а также при работе вы вдруг почувствовали запах газа, немедленно выключите плиту, дайте ей остыть, отсоедините картридж или газовый баллон и обратитесь в сервисный центр

12. Во избежание перегрева использования посуды с диаметром дна более 210 мм категорически запрещено.
