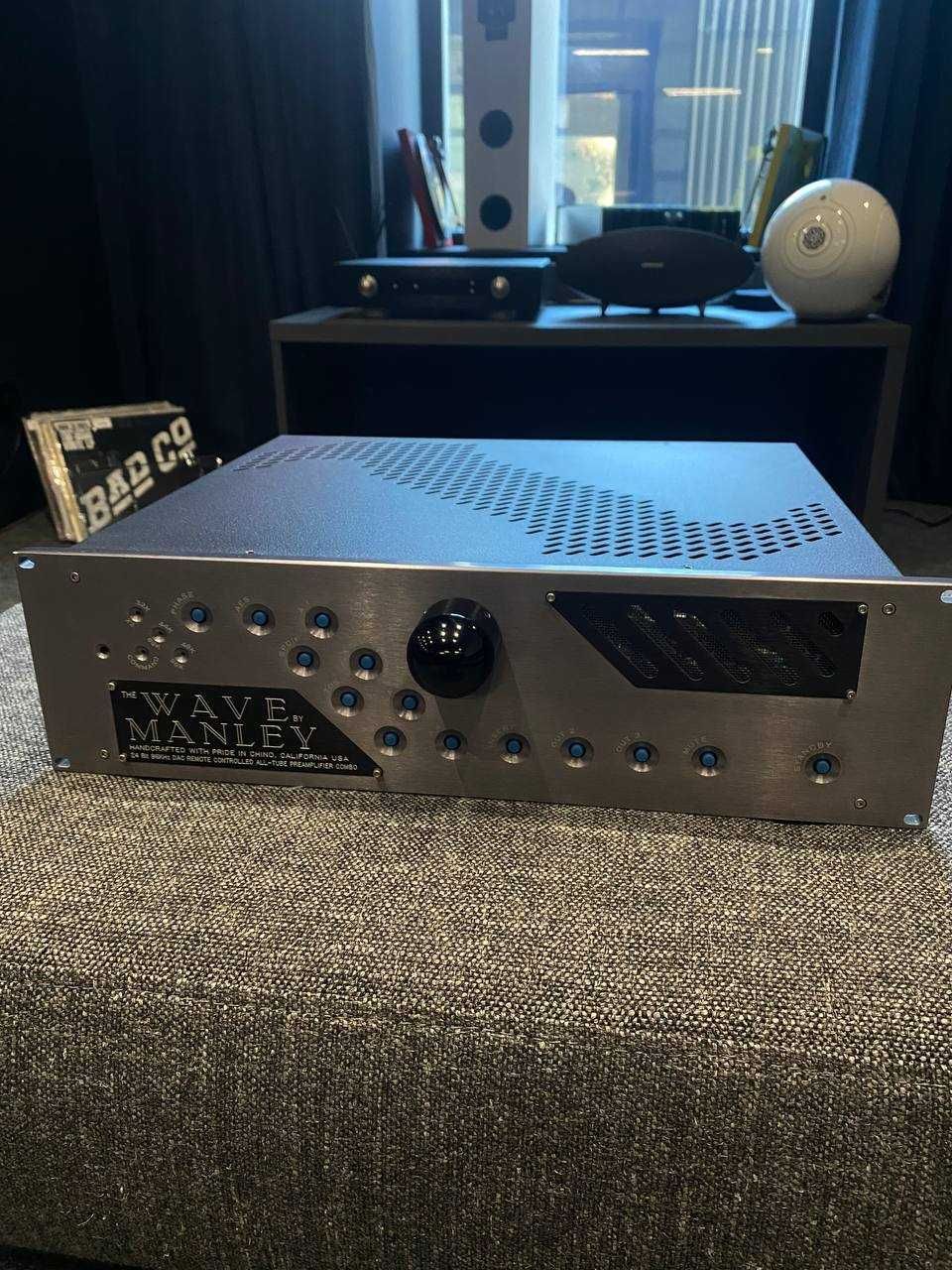

Попередній підсилювач Manley WAVE DAC Tube Preamplifer - це унікальний продукт, що поєднує в собі вбивчий цифро-аналоговий перетворювач 24/96 з повнофункціональним аудіофільським аналоговим вакуумним ламповим передпідсилювачем. Це один з небагатьох продуктів, який однаково добре підходить як для професійної студії мастерингу, так і для домашньої аудіофільської системи. Поєднання функцій і можливостей з'явилося в результаті аналізу існуючих систем, які виявилися функціональними, але їм не вистачало елегантності в потоці сигналу, зручності в експлуатації та синергії. Ми поставили собі за мету створити те, що ми хотіли б мати у власних вітальнях, те, що можна було б модернізувати відповідно до нових стандартів, і те, що було б гнучким для роботи зі змішаними балансними, небалансними, аналоговими та цифровими з'єднаннями. Своєрідний швейцарський армійський ніж...

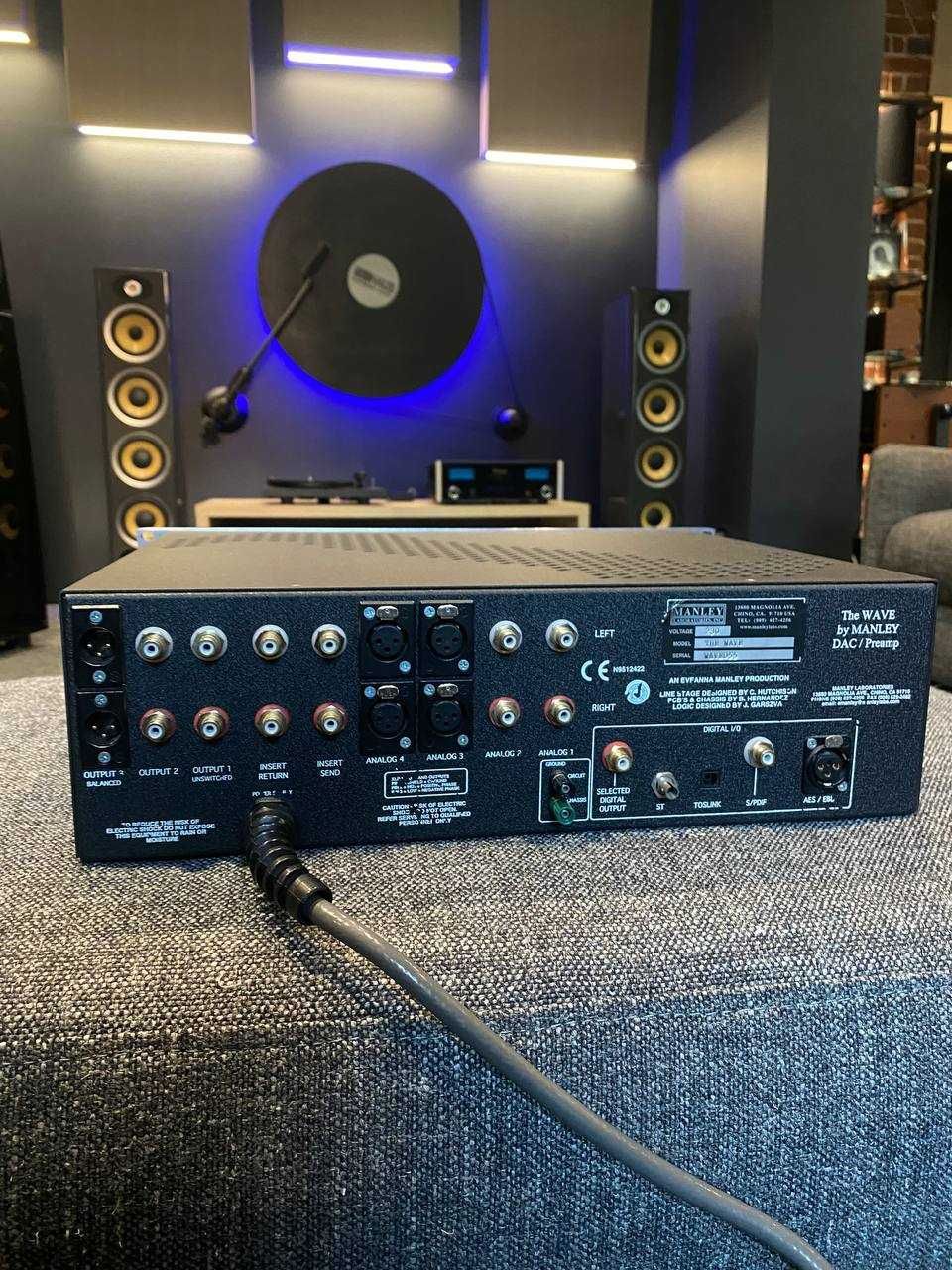

Цифрова плата, що використовувалася в пристроях першого покоління (так званих «перших хвиль»), була розроблена на основі 20-бітових ЦАПів ULTRAANALOG, вхідного модуля зменшення джиттера AES-21 і декодера HDCD Pacific Microsonics. Цей чіпсет правив у 1990-х роках у світі аудіофільської цифрової техніки. На початку 2002 року ми замовили талановитому дизайнеру Фреду Форсселлу (Fred Forssell) чудовий дизайн плати ЦАП на 24 біти, 96 кГц для другого покоління, який на момент написання цієї статті знаходиться у виробництві. WAVE приймає чотири цифрові входи в наступних форматах: AES, SPDIF, TOSLINK і ST Glass Fiber. Чотири аналогові входи поставляються в стандартній комплектації: 2 RCA + 2 XLR. Інші конфігурації можна замовити за бажанням. Щоб забезпечити додаткову гнучкість в інтеграції системи, ми включили петлю вставки (термін, запозичений зі світу студій звукозапису), можливо, більш відому в аудіофільському середовищі як стрічкова петля або петля процесора. Передбачено три виходи: виходи 2 і 3 можна перемикати; вихід 1 завжди увімкнений

WAVE DAC TUBE PREAMPLIFIER COMBO
24 Bit 96KHz Digital to Analog Converter Board
Totally DUAL MONO design
Vacuum tube output stage (2 x 12AX7EH, 2 x 7044 or 5687 JAN NOS USA)
BALANCED and UNBALANCED outputs x 3
BALANCED and UNBALANCED analog inputs x 4
Motorized ALPS quad-attenuator volume control
4 x switchable digital inputs AES, SPDIF, ST, Toslink
1 x SPDIF digital output pass-through
4 x switchable ANALOG inputs balanced & unbalanced
Tape/Processor Loop = INSERT SEND & RECEIVE on unblanced RCA jacks as standard, balanced XLR's by request
Remote Control controls the whole faceplate

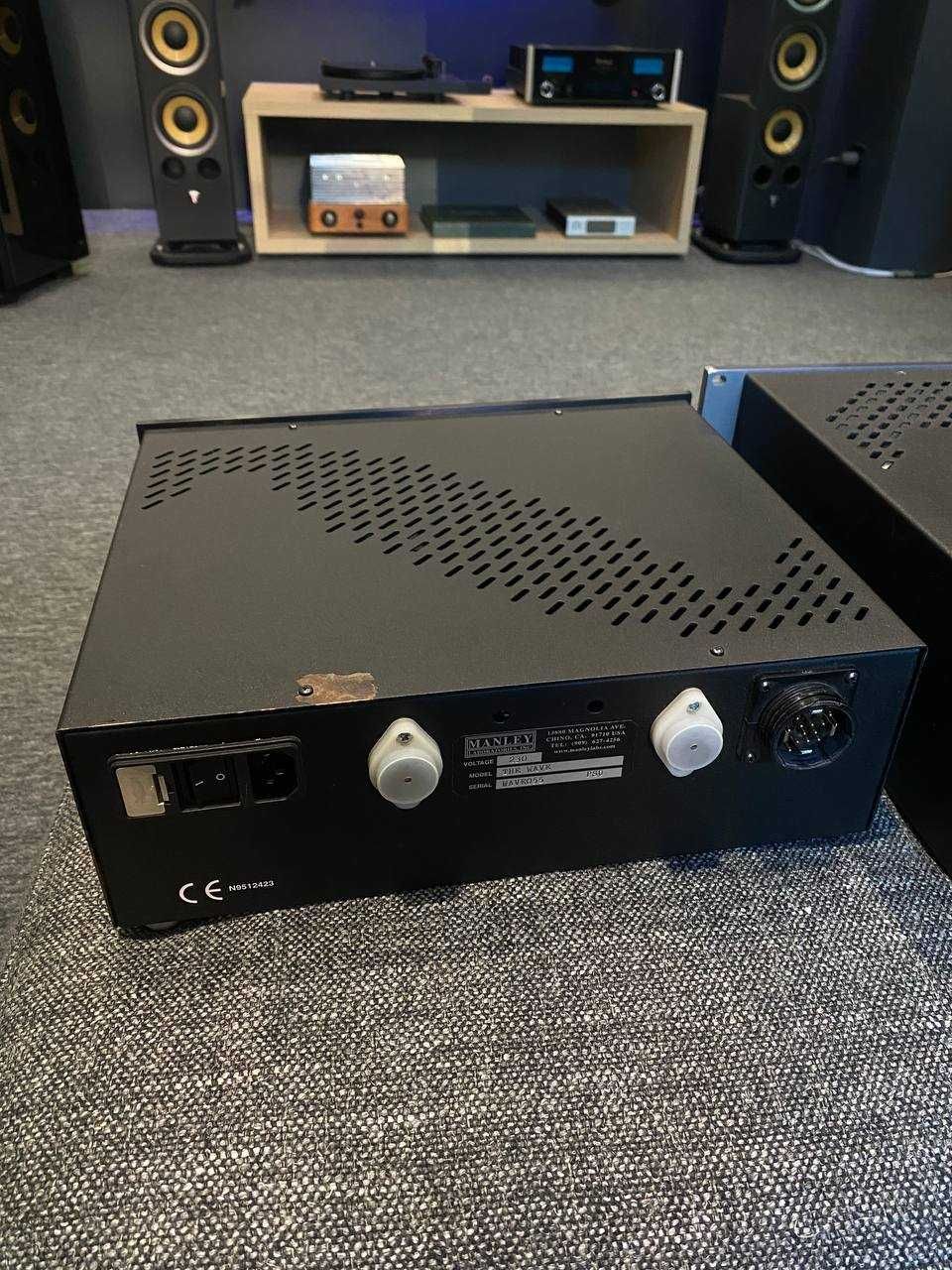

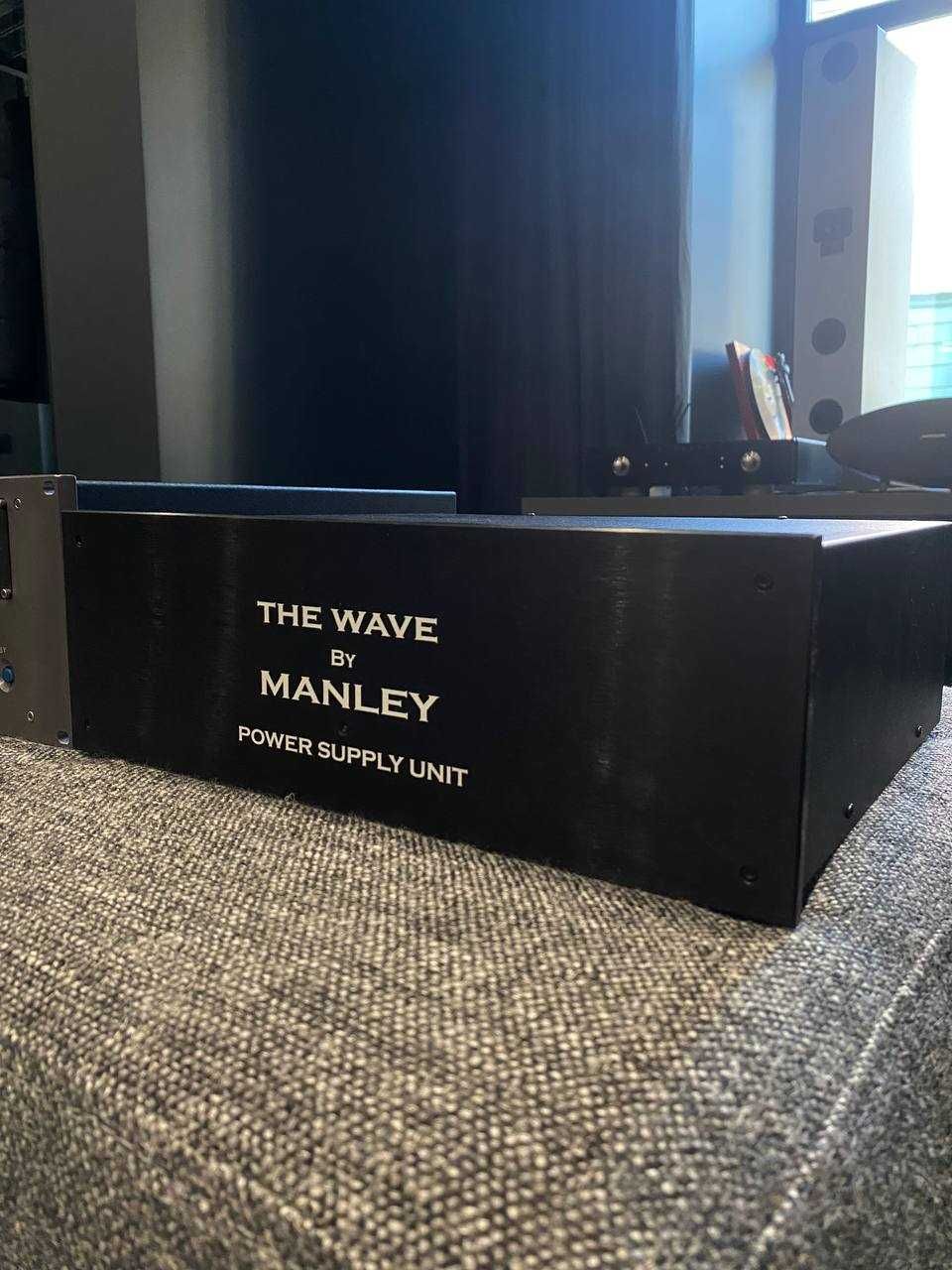

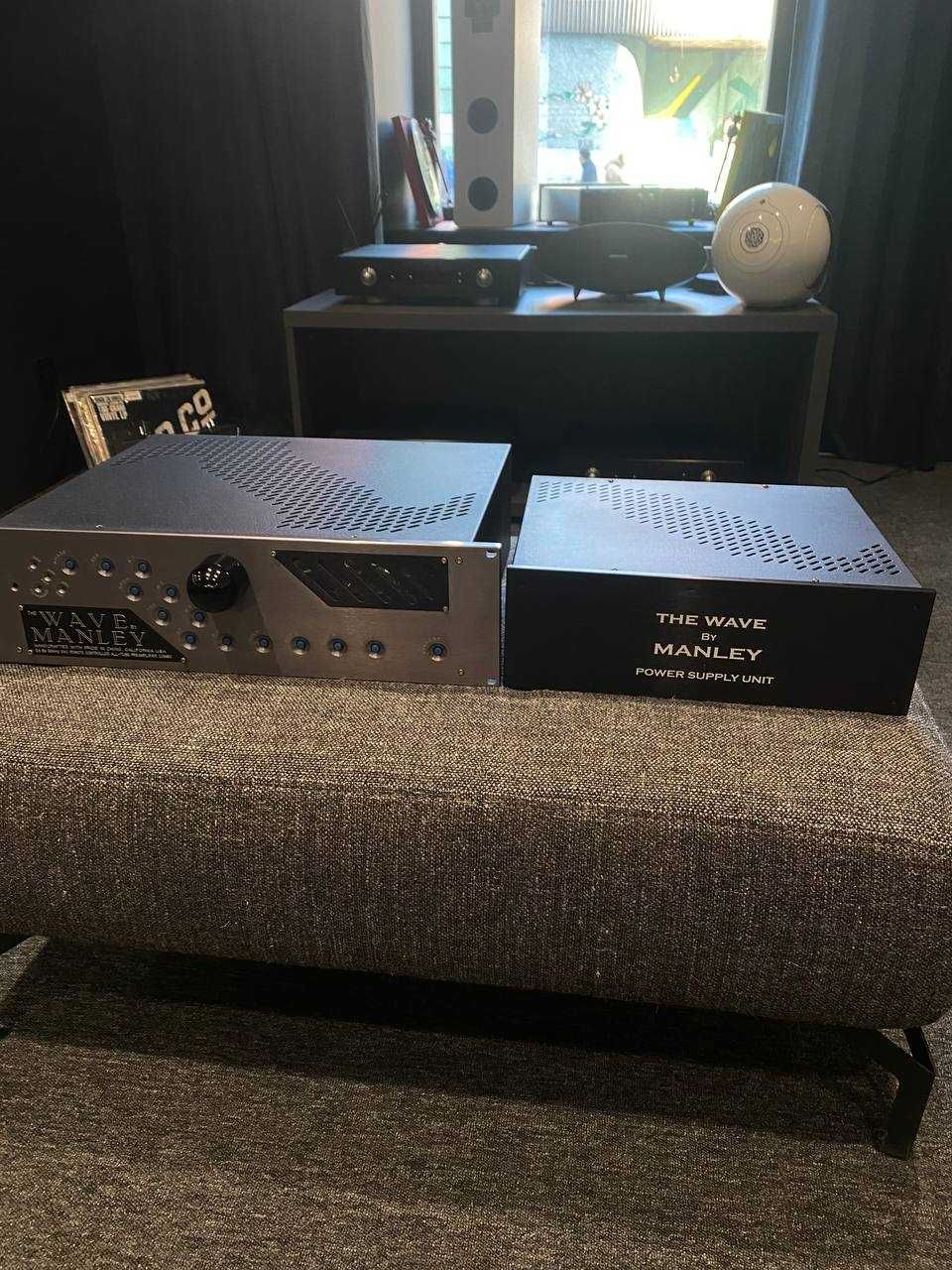

Separate outboard Power Supply Unit
Outboard Power Supply is factory set for 100V, 120V or 220-240VAC operation
for original destination country's mains voltage.
Operating Mains Voltage: 120 to 240VAC operation changeable with power transformer re-wiring via internal switch and fuse value change. 100VAC operation changeover achieved via rewiring of power transformer PCB.
Mains Voltage Frequency: 50~ 60Hz
Mains Fuse Value: 1.5A SLO-BLO for 100 or 120V operation
Mains Fuse Value: 0.75A SLO-BLO for 220V-240V operation
Power consumption: 0.8A 120V = 96 watts
Dimensions: 19" W x 5.25" H x 13" D
Unit Weight: WAVE = 23 lbs.; PSU = 15 lbs.
Shipping Weight: 49 lbs.

ANALOG SECTION
ALL-TUBE BALANCED LINE AMPLIFIER using 2 x 12AX7 plus 2 x 7044 or 5687 dual triodes
BALANCED I/O and UNBALANCED I/O
INPUT SENSITIVITY: 494mV (-3.9dBu) yields 1V out
MAXIMUM INPUT LEVEL: 9.75Vrms produces 19.86V on output at 1KHz before clipping +22dBu produces +28.18dBu on output at 1KHz before clipping
MAXIMUM GAIN: 12 dB
MAXIMUM OUTPUT: +30 dBu, 25 V rms (70V P-P) (+31dbu 1.5% THD)
+8.25 dBu digital full scale (2.0 V Rms)
FREQUENCY RESPONSE: 20 Hz to 20 kHz ±.5 dB 8 Hz to 45 kHz ±3 dB
THD+N: 0.015% 20Hz - 20KHz bandwidth
NOISE FLOOR -88 db (20 Hz - 20 kHz) (-90 A-Weight)
S/N 120 dB analog (96 db digital)
L/R Volume Control Matching .2 dB (from -50 to max)
