Понижающий преобразователь XL4015-E1 предназначен для регулирования выходного напряжения постоянного тока с 4-38В на 1,25-32В. Модуль можно применять в приборах, которые требуют уровень напряжения ниже питающей сети (зарядка литиевых аккумуляторов, питание светодиодов , роутеров и т.д.). Данным модуль является улучшенным аналогом модуля LM2596S.

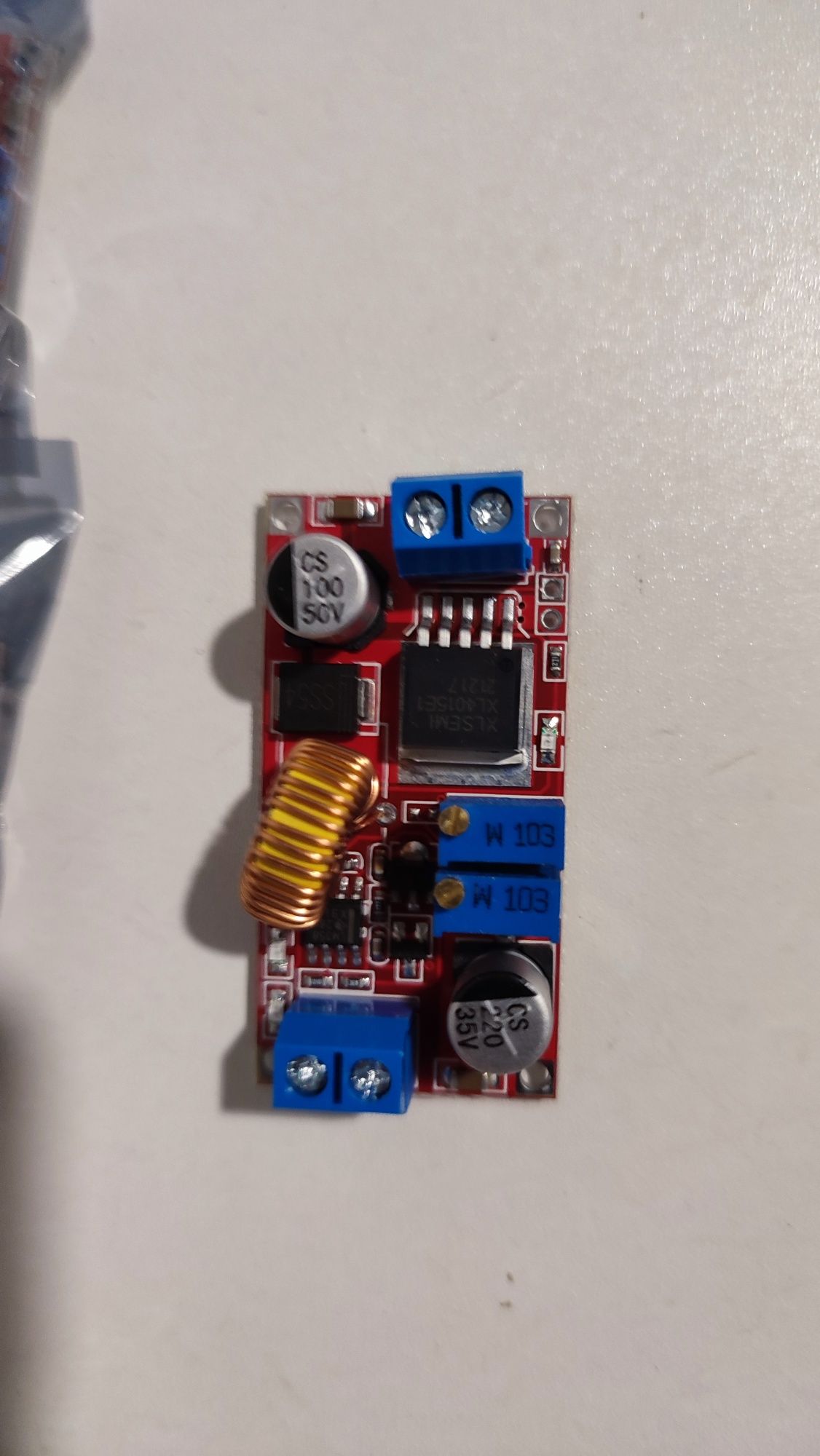

Плата модуля спроектирована на базе микросхемы XL4015. Микросхема XL4015 имеет 5 выводов и выполнена в корпусе «TO263-5L». Схема регулируемого токоограничения и компаратора, которая отвечает за индикацию окончания заряда, спроектированы на основе операционного усилителя LM358. В сравнении с его аналогом данный модуль обладает 2 подстроечными резисторами сопротивлением 10 кОм. С помощью одного потенциометра можно регулировать выходное напряжение, другой переменный резистор служит для регулирования силы тока.

Микросхема модуля имеет защиту от КЗ (короткого замыкания) и перегрева (срабатывает при температуре выше 125 °C). Также модуль обладает ограничением по току.
