Импульсный понижающий преобразователь 300W DC-DC предназначен для изменения выходного напряжения. С помощь данного модуля можно регулировать не только входное напряжение, но и силу тока. Изменение выходных параметров понижающего преобразователя осуществляется с помощью многооборотных подстроечных резисторов. Размеры преобразователя достаточно малы, поэтому его можно использовать в малогабаритных устройствах. Применять данный конвертер напряжения можно как драйвер мощных светодиодов, зарядное устройство аккумуляторов с большой емкостью и т.д. Заменив подстроечные резисторы на переменные, и добавив вольтметр с амперметром получится качественный и при этом недорогой лабораторный блок питания.

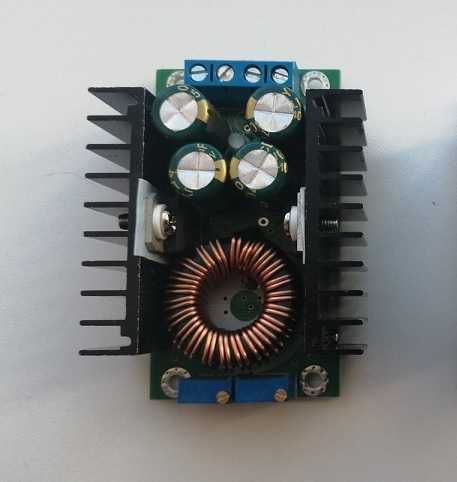

Плата модуля спроектирована на базе микросхемы XL4016, диодной сборки MBR20100CT, операционного усилителя LM358 и прочих вспомогательных компонентов. ШИМ-контроллер закреплен на корпусе радиатора. В целях безопасности они разделены изоляцией. Благодаря диодной сборки MBR20100CT на выходе платы может присутствовать довольно большой ток. Максимальная выходная сила тока составляет 10 А. При снижении силы тока на 1/10 от входного значения, загорается светодиод, который подключен к шинам входного и выходного напряжения. Потенциометр, который регулирует значения напряжения расположен справа (V-ADJ), а переменный резистор выходного тока слева (I-ADJ). Рабочая частота модуля составляет 300 кГц.

Модуль имеет защиту от короткого замыкания и перегрева. Также на плату можно установить выходной диод напряжением 45 или 100 В. Но учтите, при использовании диода 100 В будет меньшое значение КПД, чем при использовании напряжением 45 В. КПД преобразователя составляет 95%.

На плате имеется 4 вывода:

IN+: входное напряжение питания 7 - 32 В
IN-: «земля»
OUT+: выходное напряжение питания 0,8 - 28 В
OUT-: «земля»

Подается питание от внешнего источника питания постоянного тока. Диапазон входного напряжения питания преобразователя составляет от 7 до 30 В. Линейный стабилизатор платы рассчитан на напряжения до 30 В, поэтому диапазон выходного напряжения преобразователя составляет от 0,8 до 28 В.

Технические характеристики модуля:

Микросхема XL4016
Входное напряжение, В 7 ... 30
Выходное напряжение, В 0,8 ... 28
Максимальный ток нагрузки, А 10
Частота переключения, КГц 300
Максимальная выходная мощность, Вт 300
КПД, % 95
Рабочая температура, °C -40 ... 125
Размеры модуля, мм 60 х 52 х 20
