Продаються тількі дві плати БЕЗ АКУМУЛЯТОРІВ. Якщо корпус і світлодіоди то + 500грн. Плата живиться від 6S.

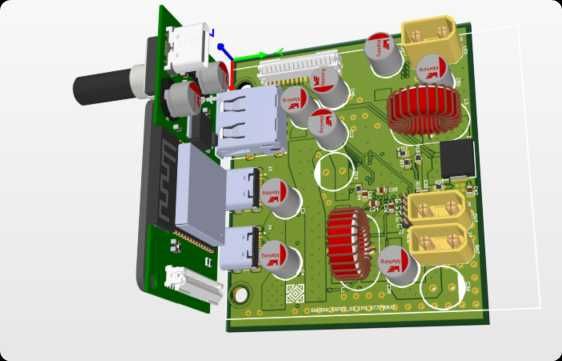

Компактний багатофункціональний пристрій на базі ESP32-S3 що поєднує в собі потужний павербанк з керованим драйвером LED підсвітки. Керування через енкодер з OLED дисплеєм. Повний моніторинг заряду, споживання та стану батареї в реальному часі.

Керування зарядом — SW6306
Підтримка протоколів швидкої зарядки:
QC 2.0 / 3.0 / 3+
PD Fix / PD PPS
FCP / SCP / AFC
VOOC / SVOOC
UFCS / PE 1.1 / PE 2.0
Моніторинг стану батареї (SOC %)
Визначення підключеного пристрою
Контроль вхідної та вихідної потужності до 100 Вт
Два порти USB-A + два порти USB-C
Автоматичне пробудження при підключенні пристрою

Драйвер LED — LM3409
PWM керування яскравістю через пін EN
Частота ШИМ 1 кГц
Плавне регулювання від 0 до 100%
Підтримка LED стрічок до 4А

Вимірювання — INA226
Точне вимірювання напруги, струму та потужності
Шунт 5 мОм — точність до ±0.1%
Діапазон вимірювання струму до 5А
Оновлення показників кожні 500 мс
Відображення на дисплеї в реальному часі:
Напруга (В)
Струм (А)
Потужність (Вт)

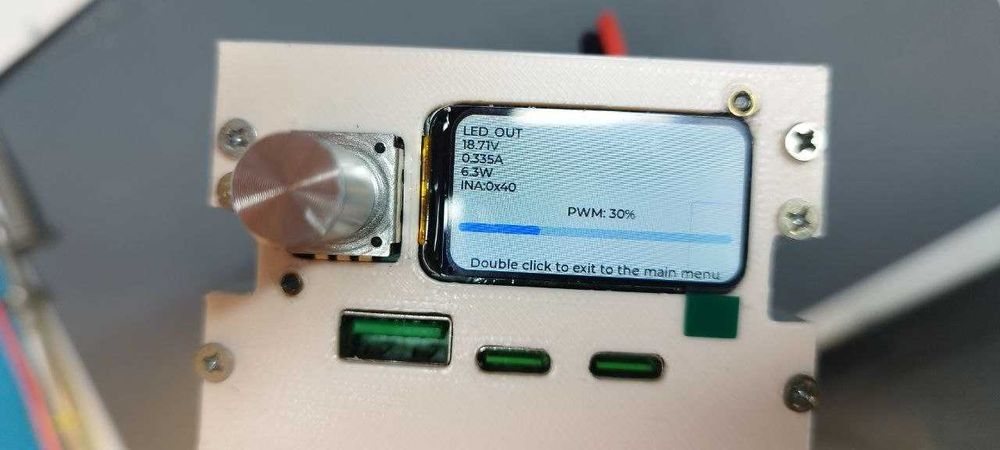

Дисплей
TFT IPS 1.47" — яскравий кольоровий екран
Роздільна здатність 172×320 пікселів
Бібліотека LVGL — сучасний графічний інтерфейс
Автоматичне вимкнення підсвітки через 10 секунд без активності
Дві сторінки інтерфейсу:
Головна — стан батареї, USB порти, протокол зарядки
LED — керування яскравістю, моніторинг навантаження

Керування — Енкодер
Обертання — регулювання яскравості LED
Одне натискання — перемикання кроку (1% / 10%)
Подвійне натискання — повернення на головну сторінку
Довге натискання — вимкнення LED та повернення на головну
Потрійне натискання — блокування підсвітки (stay-on режим)
Пробудження з режиму сну по натисканню

Енергозбереження
Автоматичний Light Sleep режим ESP32-S3
Умови входу в сон (всі мають виконуватись одночасно):
Немає підключених пристроїв до павербанка
Акумулятор не заряджається
ШИМ на LED драйвер = 0%
Відсутня активність 5 секунд після вимкнення екрана
Пробудження по:
Натисканню кнопки енкодера
Підключенню або відключенню пристрою
Після пробудження — автоматичне повернення на головну сторінку
