Є у наявності. Ціна за шт. 97грн.
Якщо потрібно більше, при оформленні замовлення ви можете вибрати кількість, скільки вам потрібно. Доставку можете вибирати будь-яку, яка вам зручно.

Якщо бажаєте з економити та купити дешевше переходьте на офіційний наш сайт
energo-shop.com/sksc-plata-zariadky-ip2312-rev.2/

де ви зможете оформити замовлення за ціною, нижчою ніж на ОЛХ.
На нашому офіційному сайті ціни залишаються незмінними.

Модуль заряду, плата на базі чіпа IP2312U від виробника SKSC для заряджання Li-Ion та Li-pol акумуляторів
Максимальний струм заряду 3А. Шляхом заміни резистора можна встановити струм заряду 2 – 1,5 або 1 Ампер.

Відрізняється від схожих плат більш стабільними параметрами та характеристиками завдяки чипу IP2312U, (на самій мікросхемі маркування без індексу U) тоді як у схожих платах з меншою вартістю використовується мікросхема IP2312 без індексу "U"​​​​​​​

Напруга заряду 4,2 Вольт за замовчуванням
Шляхом заміни резисторів можна встановити напругу заряду 4,35 або 4,4 Вольт.

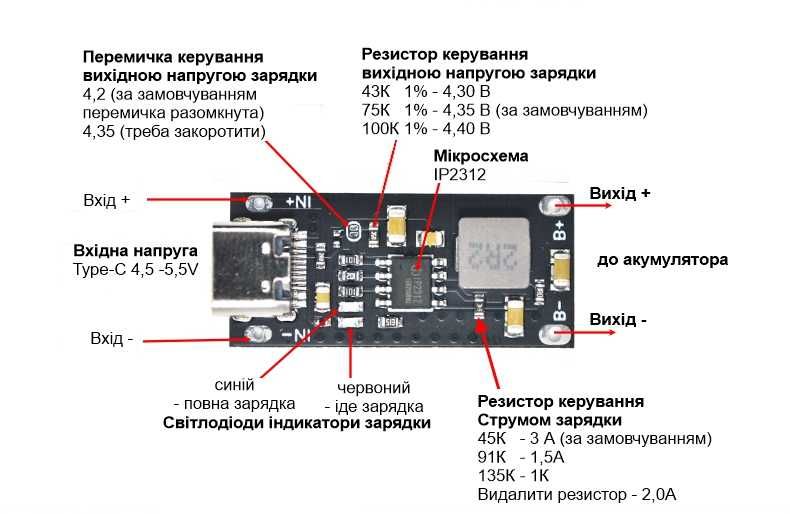

Які резистори потрібно міняти дивіться малюнок

Роз'єм підключення USB Type-C напруга 4,5 - 5,5 В

Дозволяє заряджати критично розряджені акумулятори з просадженою напругою нижче 3 вольт, при цьому вмикається режим передзаряду струмом 100 мА.

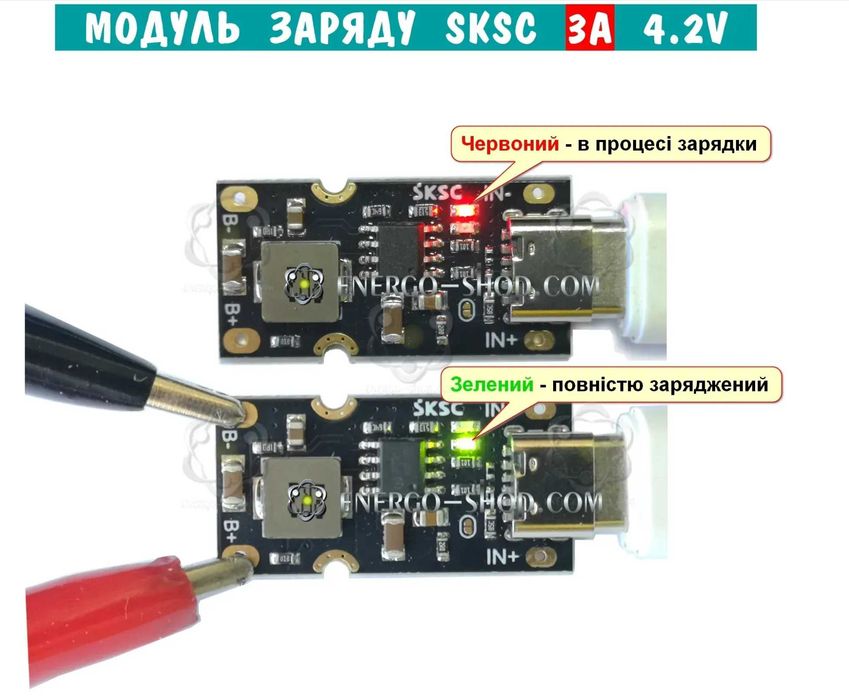

На платі є індикація стану заряду.

Червоний - заряджається.
Зелений - акумулятор заряджений.

Споживання в сплячому режимі

При напрузі на виході 3В – 28мкА
При напрузі на виході 3.7В – 30мкА
При напрузі на виході 4.2В – 33мкА
За 1 рік така плата розрядить акумулятор лише на 265 мА*год.



Пульсації на виході 20мВ

За замовчуванням плата налаштована на зарядний струм 3А напругою 4,2 В
Без акумулятора на холостому ходу на виході плати напруга 4.27В
Заряд припиняється при 4.23В (Але при відключенні від зарядки, напруга на акумуляторі дорівнює 4,2 В)

Є термозахист, який спрацьовує при 135 градусах. При охолодженні до 115 градусів заряд продовжиться.
Можна підключити зовнішній терморезистор для виведення його на акумулятор. Підключається на 4 пін мікросхеми та на мінус.

Захисту від зворотного підключення акумуляора немає. Тобто підключайте уважно акумулятор дотримуючись полярності плюс до плюсу, мінус до мінуса.

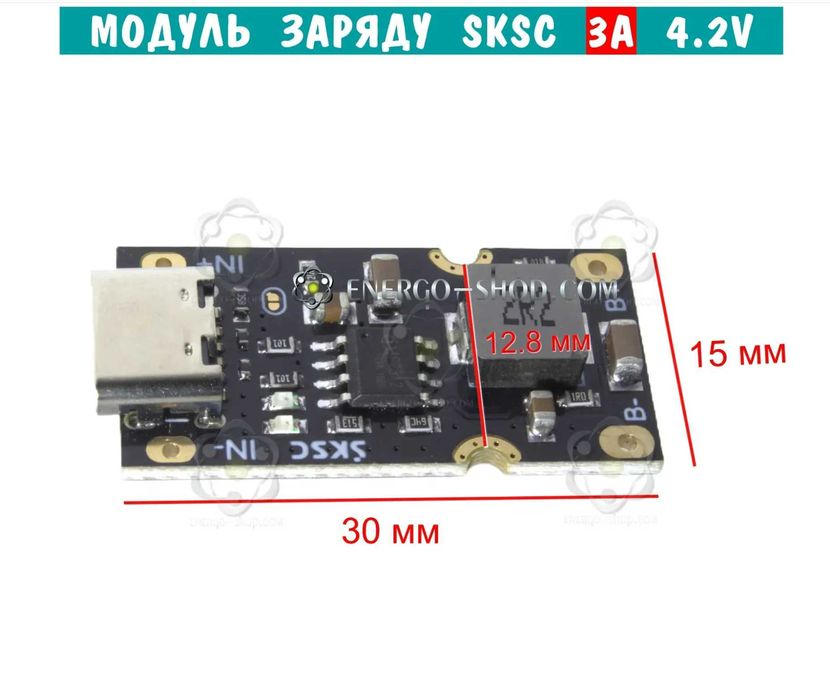

Розмір плати
30 х 15 мм, висота 5 мм.

Прохання звернути увагу, що модуль не видасть 3 А зарядного струму всього на одній банці акумулятора 18650 розрядженому до 3,7 В
При напрузі на акумуляторі 3,7 В струм заряду буде 1 А

Це така специфіка заряджання літій іонних акумуляторів.
Чим вище напруга на акумуляторі тим менше струм заряду.

Якщо заряджати наприклад дві паралельно з'єднані банки, розряджені до 3,7В то струм заряду вже буде більше, приблизно 1,2А і так далі, чим більше ємність акумулятора тим більше струм заряду.

Реальні виміри показали таке:
На одній банці 18650 ємністю 2200мАч
розрядженої до
3,0 В видає струм заряду 2,3 А
3,25 Видає струм заряду 2 А
3,6 В видає струм заряду 1,2 А
3,7 Видає струм заряду 1,0 А
3,9 В видає струм заряду 0,6А
4,1 У струм заряду буде вже 0,2А

Щоб отримати струм заряду 3 А потрібно заряджати більш ємний акумулятор. Наприклад 10 паралельно з'єднаних банок 18650 або більше.

Ще струм заряду залежить від внутрішнього опору акумулятора, чим старіший акумулятор (убитіший) тим струм заряду буде мінімальний. (це визначається за внутрішнім опором акумулятора, чим більше цей опір тим акумулятор більш зношений)
