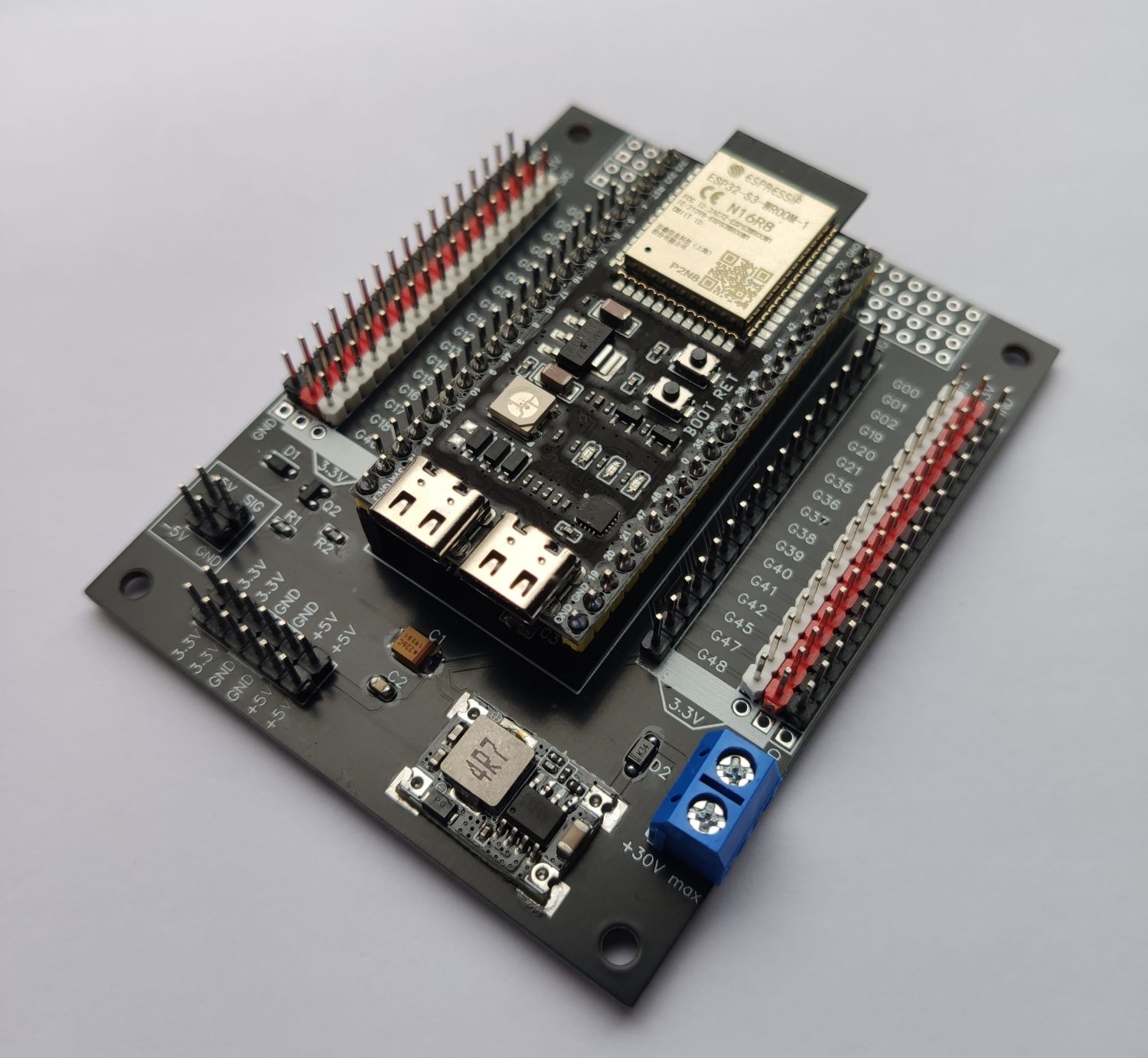

Плата розширення для ESP32-S3-DevKitC-1

Також є варіант купити дешевше: я можу не паяти штирі та роз'єм живлення на платі, а просто додати їх до комплекту тоді ціна 190грн.

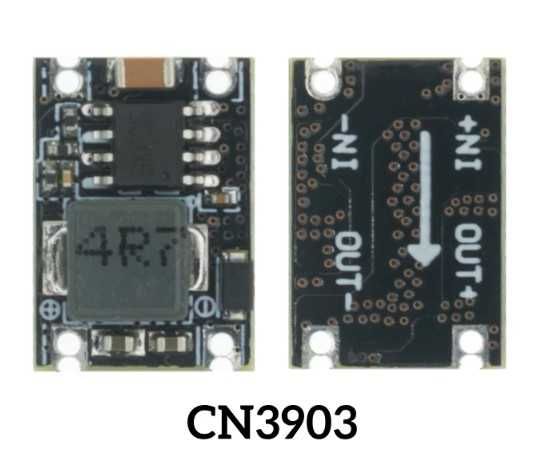

Також, у наявності DC-DC понижаючий перетворювач CN3903 (Vin = 5-30V Vout = 5V 3A) - 30грн/шт. (см. фото). Мінімальна кількість замовлення - 20шт.

Вентилятор, який я для зразка використав на фото: 40х40 - 120грн.

Характеристики плата розширення для ESP32-S3-DevKitC-1:

- Живлення через роз'єм: 7-28V
- Максимально можливий струм лінії 3,3V: 1А
- Максимально можливий струм лінії 5V: 3А
- Плата має окремі штирі для підключення індуктивного навантаження з напругою 5V і струмом до 2A.
- У верхній частині плати маються перфоровані двосторонні отвори для макетування.

Для керуванням індуктивним навантаженням (наприклад, ввімкнення-вимкнення вентилятора на фото), у програмі треба додати наприклад:

#define FAN_PIN 46 // призначаємо пін керування вентилятором "SIG"

pinMode(FAN_PIN, OUTPUT);
digitalWrite(FAN_PIN, HIGH); // ввімкнення вентилятора
digitalWrite(FAN_PIN, LOW); // вимкнення вентилятора
