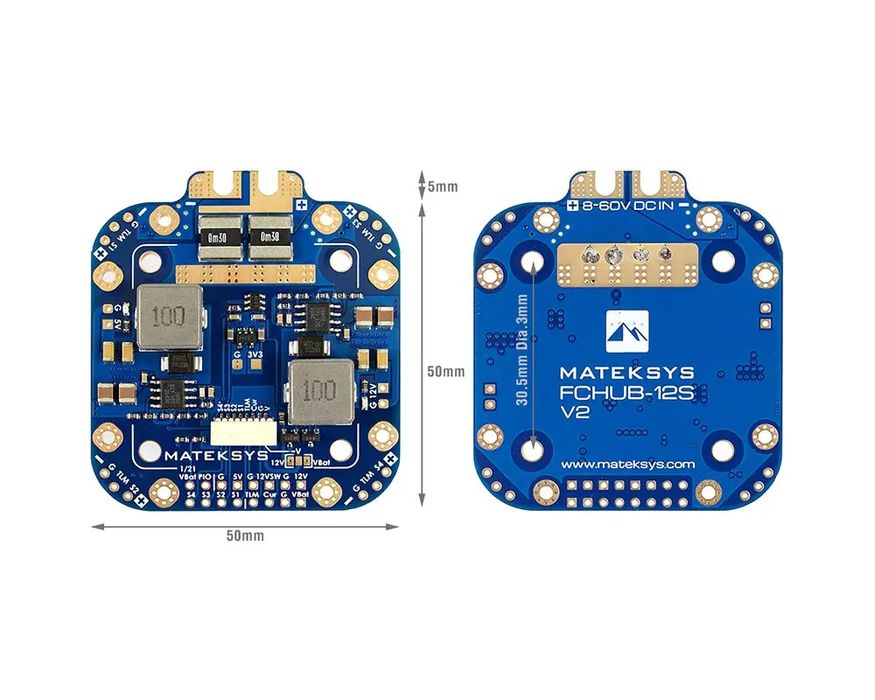

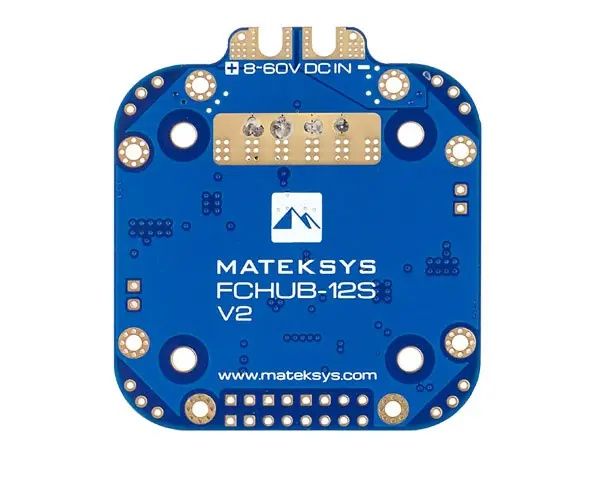

Плата розподілу живлення Matek PDB FCHUB-12S V2 for Xclass
Плата розподілу живлення FCHUB-12S&V2 для великих квадрокоптерів XCLASS розміром від 800мм до 1200мм.

FCHUB-12S&V2 має велику кількість корисних функцій, таких як широкий діапазон вхідної напруги до 60V, BEC виходи на 5V і 12V, точний вимірювач струму до 440А. Ця PDB може витримувати напругу до 12S LiPo і має загальний безперервний номінальний струм 280А та імпульсний 440А.

Так само, як і інші розподільчі плати серії Matek FCHUB V2, ця плата призначена для з’єднання без паяння з контролерами серії STD через стрічковий шлейф FFC. Якщо ви збираєтеся використовувати сторонні контролери, можна використовувати виходи 5V або 12V цієї плати для живлення будь-якого іншого пристрою.

Характеристики PDB:

Діапазон вхідної напруги: 8 ~ 60V (3 ~ 12S LiPo)
Робочий струм: 4 x 70A (макс. 4 x 110A)
Датчик струму: 440А, 3.3V ADC, шкала 75
2 світлодіодні індикатори для 5V, 12V
Монтажні отвори: 30.5 х 30.5мм, М3
Розміри: 55 х 50 х 6мм
Вага: 21г

З’єднання з польотним контролером:

Вихід шлейфу для контролера Matek F405-STD / F722-STD
Вихід VTX для відеопередавача
Виходи T5 та R5 для виходів TX5 та RX5 на F405-STD / F722-STD
Характеристики BEC 5V:

Напруга: 5V +/- 0.1 постійного струму
вхідна напруга >= 12V)
Безперервний струм: 4А (макс. 5А)
Вхідна напруга 12V
Вихідна напруга = Вхідна напруга
Можливий звуковий сигнал при подачі напруги 12V
Припустиме коротке замикання (2 секунди)
Захист від перевантаження по струму та самовідновлення.

Переключається вихід 12V (SW12V):

12V ON/OFF можна перемикати через вихід PINIO
Підтримка постійного струму 2А
Може використовуватись для живлення VTX, LED та ін.
BEC 3.3V

Лінійний регулятор
Безперервний струм: 500mА
Комплектація:

Плата розподілу харчування
SH1.0_8pin cable 5cm
SH1.0_8pin – 2 шт
