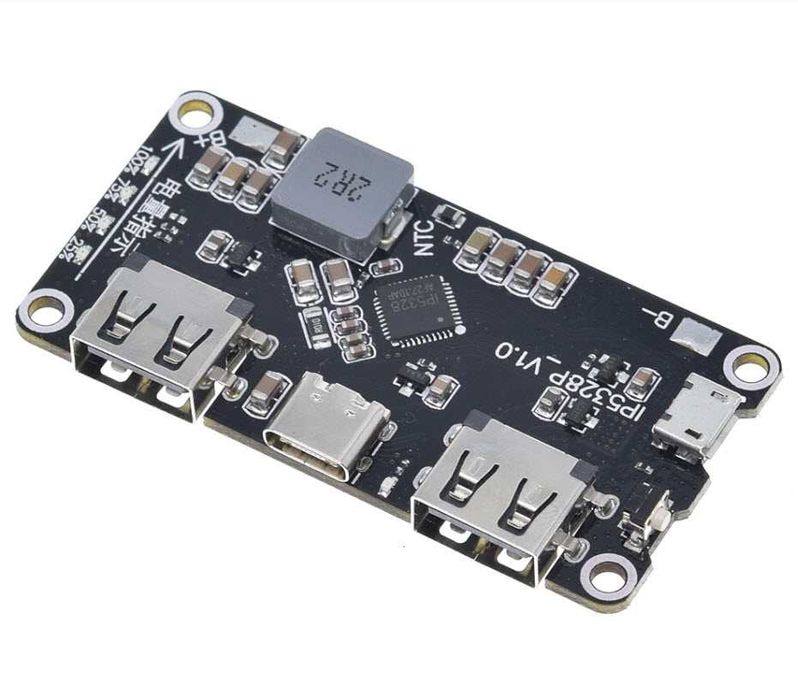

Плата Power Bank 18 Вт на чипе IP5328P с поддержкой быстрой зарядки

Плата Power Bank 18 Вт на чипе IP5328P поддерживает разные протоколы двусторонней быстрой зарядки

Поддерживает широкий диапазон напряжения от 5 В до 12 В и имеет нагрузку 5 В – 3,1 А, 7 В – 2,4 А, 9 В – 2,0 А и 12 В – 1,5 А

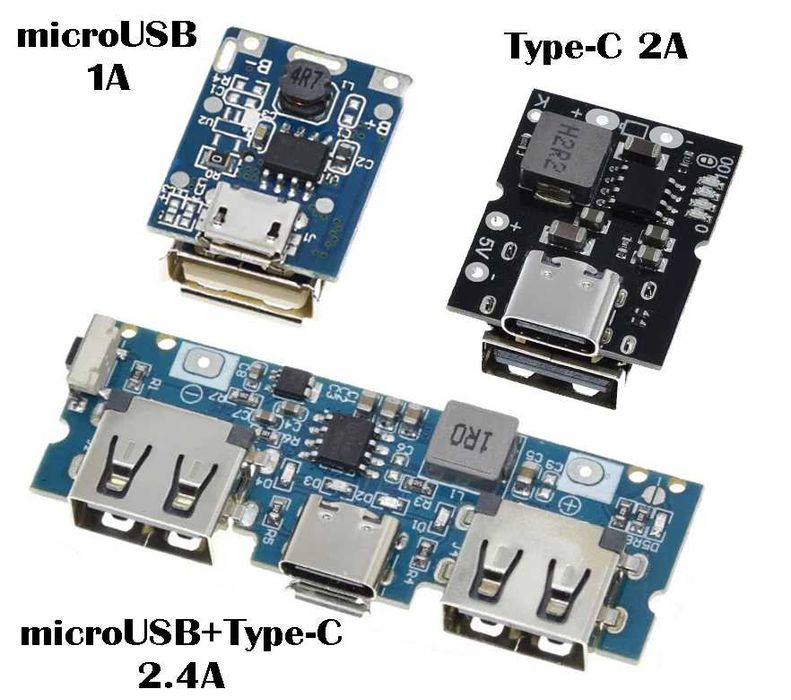

В наличии платы TP4056 для зарядки Li ion аккумуляторов, корпуса PowerBank, платы DC-DC, BMS платы и многое другое Вы можете посмотреть нажав "Другие объвления автора"

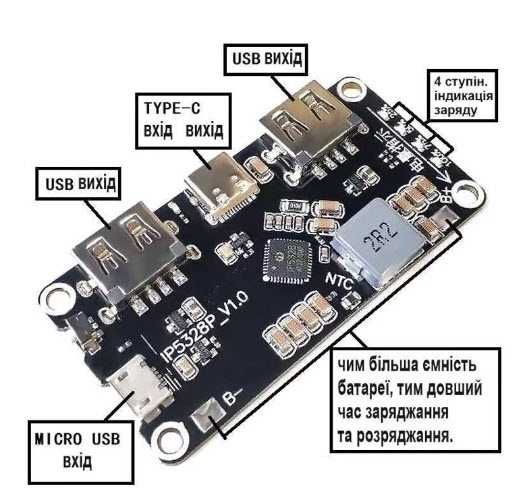

Всего 4 порта зарядки: 2 выходных порта USB-A, 1 порт USB-C, 1 порт Micro USB, все 4 порта поддерживают быструю зарядку, из которых 2 порта USB-A поддерживают QC3.0, FCP, AFC, MTK, выход быстрого зарядка SFCP, мощность до 18 Вт, поддержка протокола Apple, Samsung, BC1.2.
Порт USB-C поддерживает двухстороннюю быструю зарядку USB PD и совместим со входом для быстрой зарядки FCP, AFC, SFCP и выходом для быстрой зарядки QC3.0, FCP, AFC, MTK, SFCP. MicroUSB поддерживает ввод быстрой зарядки FCP, AFC, SFCP

Выходной интерфейс: USBA+USBA+TYPE-C поддерживает вывод быстрой зарядки Входной интерфейс: Micro USB + TYPE-C поддерживает вход для быстрой зарядки Тип батареи: батарея 3,7 В (Li-Pol или Li-ion батарея 18650), одноэлементное параллельное соединение, неограниченная емкость, чем больше емкость, тем дольше время зарядки и разрядки. преобразование: КПД 95% КПД по мощности зависит от напряжения Кнопка: Продолжительность нажатия кнопки свыше 60 мс, но менее 2 с, это считается коротким нажатием.Короткое нажатие включает индикатор батареи и активирует выходное напряжение для зарядки телефона или других гаджетов.Длинное нажатие в течение 10 секунд перезагружает плату. телефон подключен к сети, немедленно выходит из режима ожидания, включает усиление 5 В для зарядки мобильного телефона функции: блокировка и активация низкого заряда батареи. Когда плата IP5328P подсоединяется к батарее впервые, независимо от напряжения батареи, микросхема находится в заблокированном состоянии, индикатор на плате мигает 4 раза, чтобы указать состояние аккумулятора; в состоянии без подзарядки, если напряжение батареи слишком низкое, произойдет отключение и перейдет в заблокированное состояние. В это время действие кнопки не может активировать выход Boost, самое низкое положение индикатора батареи будет мигать 4 раза, указывая на это. В заблокированном состоянии необходимо подключить зарядное устройство к плате Поверь банк, чтобы активировать функцию чипа. Зарядное устройство IP5328P имеет систему управления зарядкой литиевой батареи постоянным током и постоянным напряжением, поддерживающим структуру синхронного переключателя. Различные спецификации зарядного напряжения.когда напряжение батареи менее 3 В, ток зарядки 250 мА; когда напряжение батареи больше 3 В, максимальный зарядный ток составляет 5,0 А; IP5328P использует технологию импульсной зарядки с частотой переключения 500 кГц. При зарядке с обычным входом 5 В максимальная входная мощность составляет 10 Вт, при зарядке с помощью входа быстрой зарядки максимальная входная мощность составляет 18 Вт. Максимальный зарядный ток клеммы аккумулятора может достигать 5,0 А, а эффективность зарядки составляет до 94%, что может сократить время зарядки на 3/4. 5.2. разрядка, а выходной порт разрядки будет закрыт в состоянии зарядки, чтобы предотвратить повреждение заряженного устройства входным высоким напряжением. – 3,1 А, 7 В – 2,4 А, 9 В – 2,0 А и 12 В – 1,5 А.. Частота переключения составляет 375 кГц. Есть встроенная функция плавного пуска для предотвращения сбоев, вызванных чрезмерным пусковым током во время запуска, интегрированные функции защиты от перегрузки по току, короткого замыкания, перенапряжения, перегрева и другие функции защиты для обеспечения стабильной и надежной работы системы.

Параметры модуля.

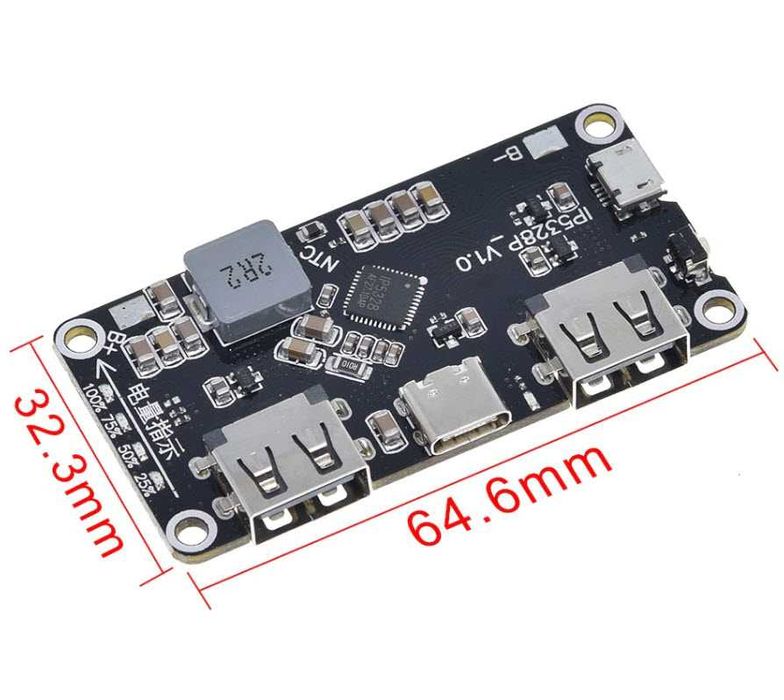

Размер платы: 64,5 мм*32,5 мм
Диаметр крепежных отверстий 3 мм
Размер по осям крепежных отверстий ширина 26,5 мм длина 59 мм
