Зверніть увагу: Всі плати перевіряються перед відправкою.
Я не несу жодної відповідальності за ваші дії в ході установки плати і за успішність ваших дій, та не надаю жодної гарантії на плату.

Також я не надаю консультацій по питаннях застосування даної плати в повербанках інших виробників та/або саморобках - на це просто немає часу. Вибачте і дякую за розуміння.

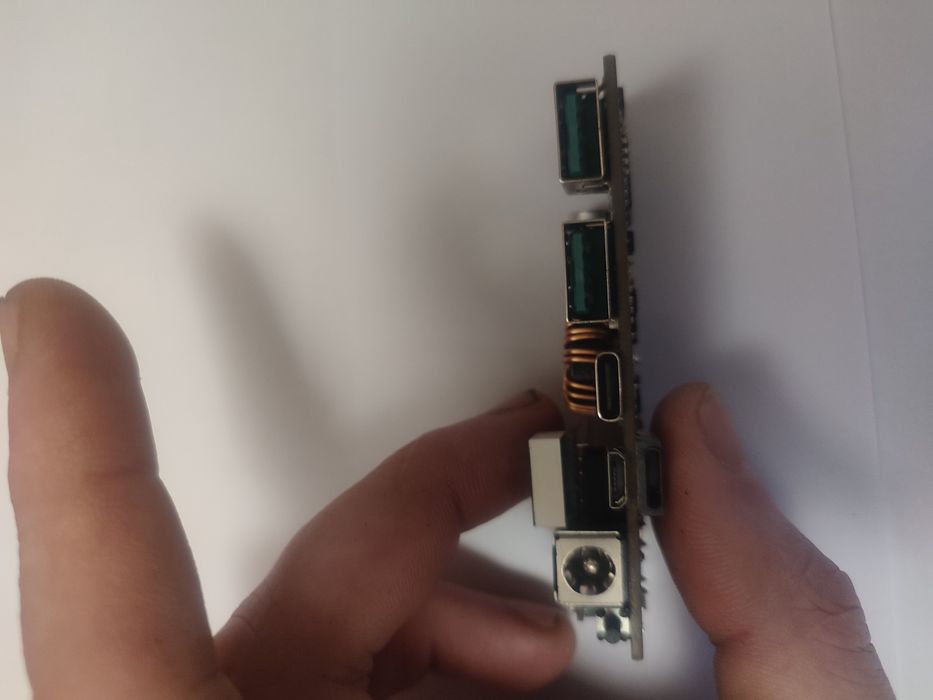

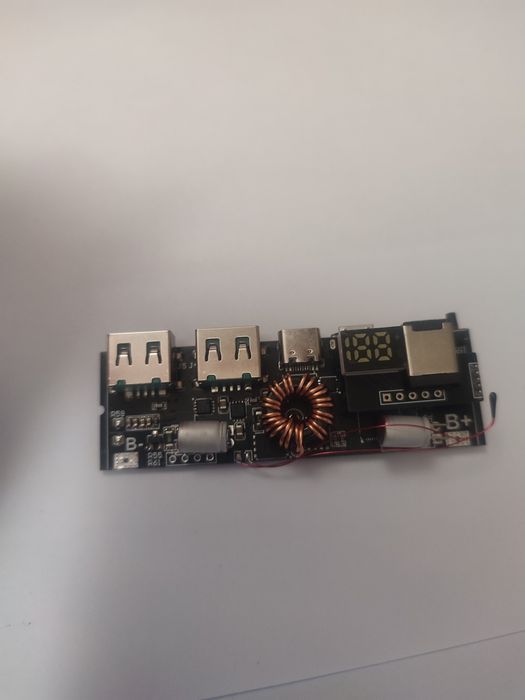

Версія 2.32, універсальний dc-dc перетворювач, плата повербанка, може бути налаштована на 5s 4s 3s, також на необхідну вхідну вихідну потужність.

Модуль призначений для використання в проектах DIY, електротранспорті, портативних пристроях тощо.

Основні функції та характеристики:

· Підтримує 2–7 послідовно з’єднаних елементів (2S–7S).
· Має MPPT-функцію для зарядки від сонячних панель.
· Автоматичне перемикання між підвищенням і зниженням напруги (Buck-Boost).
· Висока ефективність (до 95%).
· Підтримує протоколи швидкої зарядки (Huawei, OPPO тощо).
· Захист від перегріву, перезарядки, короткого замикання, переструму.
· Низька пульсація виходу (6–9 mV).
· Великий електролітичний конденсатор для фільтрації.
· Може керуватися як через резистори (складний режим), так і через DIP-перемикачі (простий режим).

---

Type-C підтримує вхідну та вихідну двонаправлену швидку зарядку.
Вхід підтримує напругу 5В/9В/12В/15В/20В.
Вихід PPS підтримує 3,3 В-21 В/3 А.
Вихід PD3.0/PD2.0 підтримує 5V3A/9V3A/12V3A/15V3A/20V5A.
Вихід QC2.0 підтримує 5V3A/9V3A/12V3A.
QC3.0 підтримує вихідну напругу 5-12 В, 200 мВ/крок.
Вихід AFC підтримує 5V3A/9V2A/12V2A.
Вхід підтримує напругу 5В/9В/12В.
Вихід FCP підтримує 5V3A/9V2A/12V1.5A.
Вхід підтримує напругу 5В/9В/12В.
Вихід SCP підтримує 5V4.5A, 10V2.2A.
Вхід підтримує 5.5V3A.
Підтримка портів Type-A1/Type-A2/Type-C для зовнішньої розрядки одночасно.
Максимум 5В при 3А, використовуйте один порт для швидкої зарядки.

---

Варіації налаштувань через DIP-перемикачі:

Це 10-позиційний DIP-перемикач. Кожна позиція відповідає певній функції.
ON = увімкнено, OFF = вимкнено.

1. Встановлення вихідної потужності (Output Power):

· Switch 1 = ON → 100 Вт
· Switch 2 = ON → 65 Вт
· Якщо обидва OFF → потужність задається через резистор R20

2. Встановлення вхідної потужності (Input Power):

· Switch 3 = ON → 100 Вт
· Switch 4 = ON → 65 Вт
· Якщо обидва OFF → потужність задається через резистор R21

3. Встановлення напруги:

· Switch 5 = OFF → напруга задається через резистор R16
· Якщо Switch 5 = ON стандартна напруга

4. Кількість елементів на основній платі (Main Board Cell Count):

· Switch 6 = ON → 5S
· Switch 7 = ON → 4S
· Switch 8 = ON → 3S
· Усі OFF → 2S
· Для 6S або 7S → усі OFF + замінити резистор R27

5. Кількість елементів на платі захисту (Protection Board Cell Count):

· Switch 9 = ON → 3S
· Switch 10 = ON → 4S
· Усі OFF → 5S

УВАГА: Switch 9 і Switch 10 не можна включати одночасно.

---

Типові конфігурації (приклади):

· 65W вихід, 65W вхід, 3S акумулятор:
· Switch 2 = ON, Switch 4 = ON, Switch 8 = ON, Switch 9 = ON
· 100W вихід, 100W вхід, 4S:
· Switch 1 = ON, Switch 3 = ON, Switch 7 = ON, Switch 10
Захисти за температурою (NTC)
