140W Модуль плата power bank, lifepo4 liion, на ip2366, зарядний пристрій Tupe-C PD-3.1

Модуль не тільки розряджає акумулятор, але і заряджає через той же порт Type-C потужністю 140 Вт

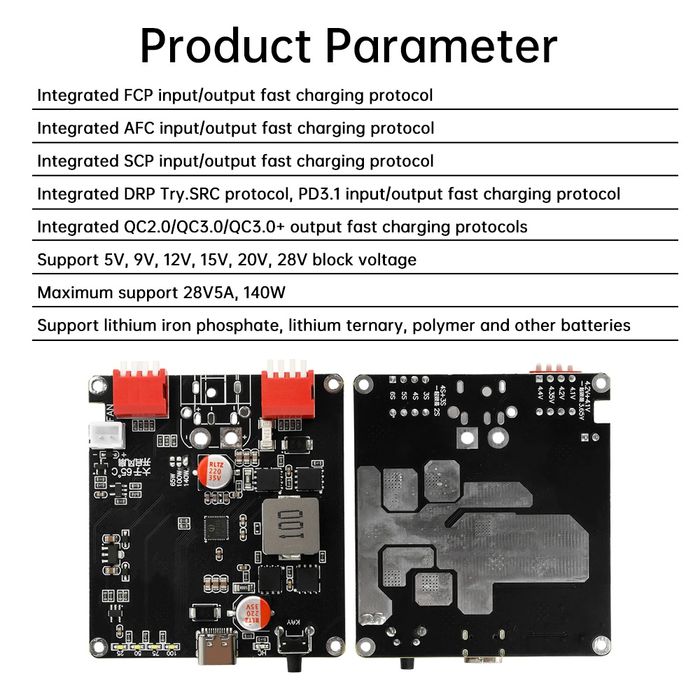

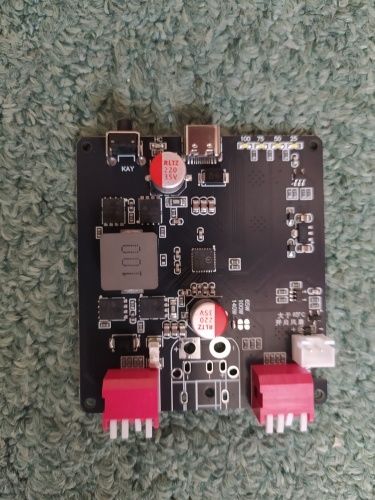

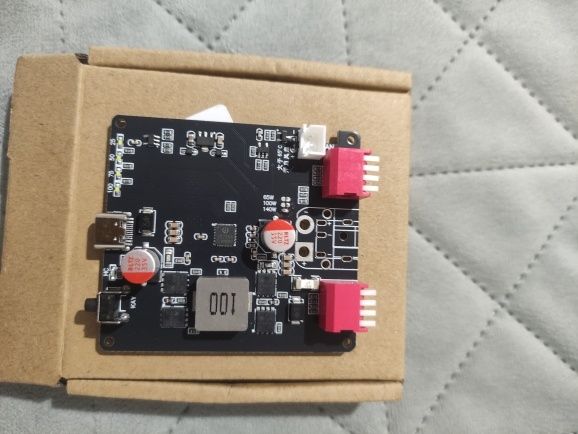

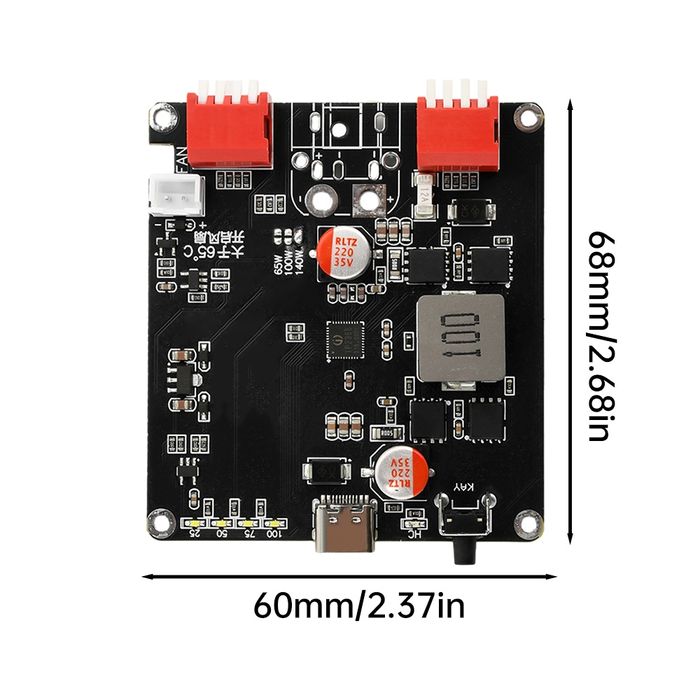

Плата на 140 Вт, побудована на мікросхемі IP2366. Універсальний модуль для побудови потужних Павербанків на літієвих акумуляторних збірках 2-6s.

Підтримує більшість протоколів швидкої зарядки
Протоколи швидкої зарядки: PD3.1, QC3.0, SCP, AFC, FCP.
Вихідна напруга: 5V, 9V, 12V, 15V, 20V, 28V.

Є порт для вентилятора. Плата майже не гріється до 100 Вт.

Налаштування та використання

Перший запуск:
Перемкніть тумблер живлення в положення ON.
Підключіть акумулятор (дотримуючись полярності, підтримуються лише 2S-6S).
Підключіть зарядний пристрій через Type-C порт для активації плати.

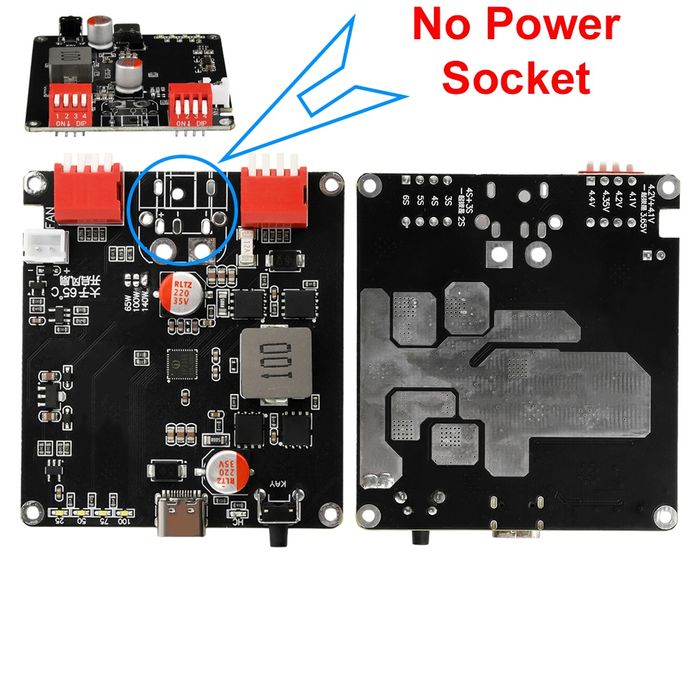

Вибір конфігурації акумулятора:
Вибір кількості комірок (S):
6S — увімкнути перемикач 1.
5S — увімкнути перемикач 2.
4S — увімкнути перемикач 3.
3S — увімкнути перемикач 4.
Для 2S — необхідно увімкнути 3 та 4 одночасно.
Вибір напруги заряду:
4.4V — увімкнути перемикач 1.
4.35V — увімкнути перемикач 2.
4.2V — увімкнути перемикач 3.
4.1V — увімкнути перемикач 4.
3.65V (LiFePO4) — увімкнути 3 та 4 одночасно.
