Опис

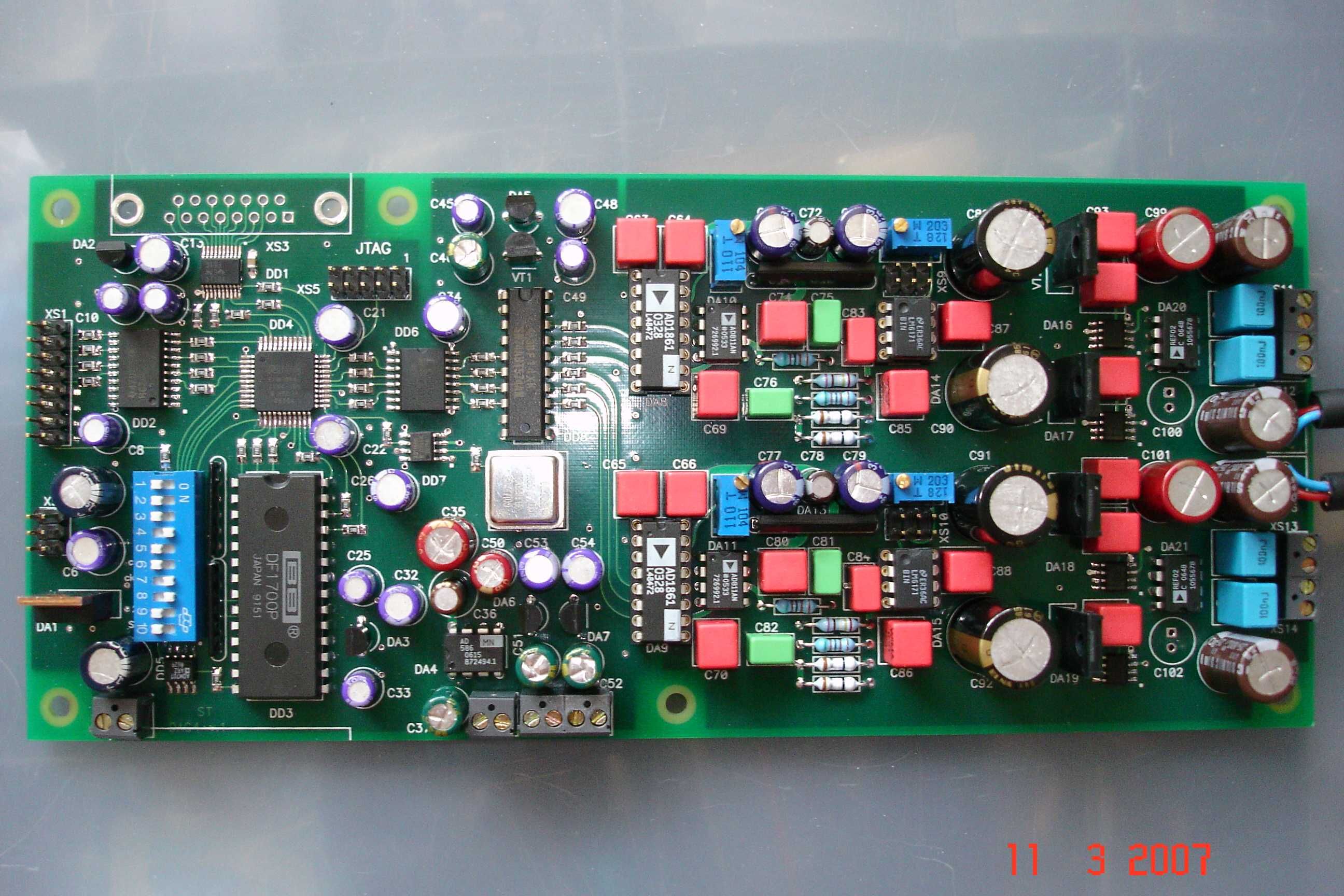

Предлагаю к продаже плату для сборки высококачественного ЦАПа на мультибитных микросхемах.
Особенности данной разработки:

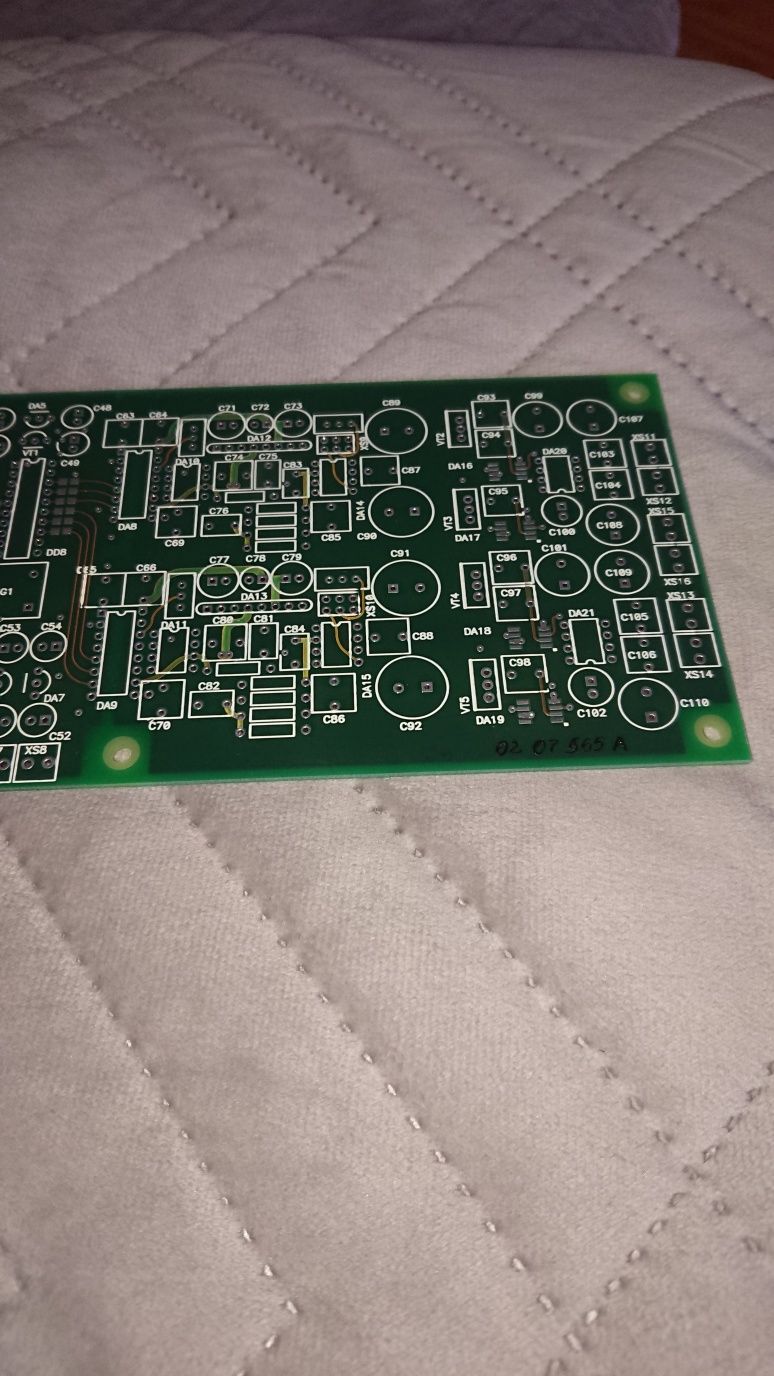

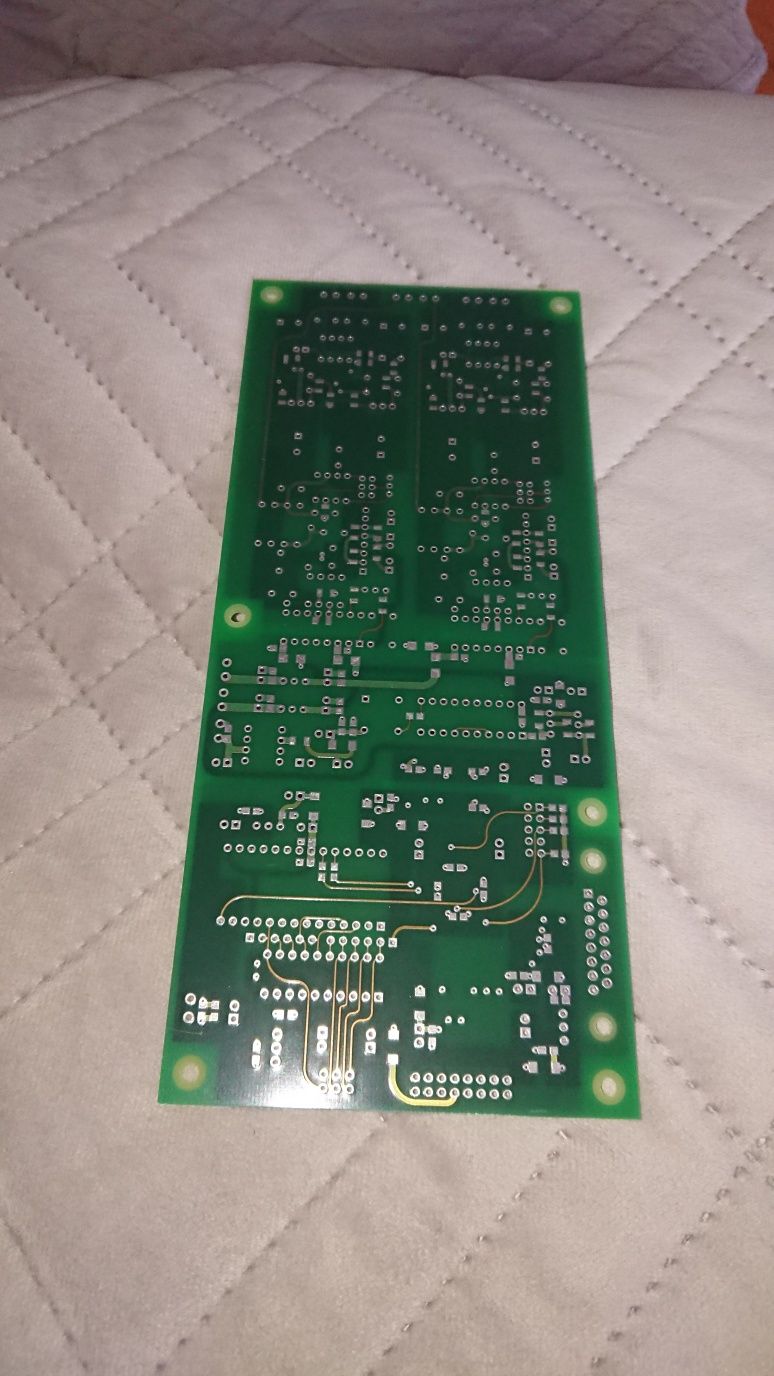

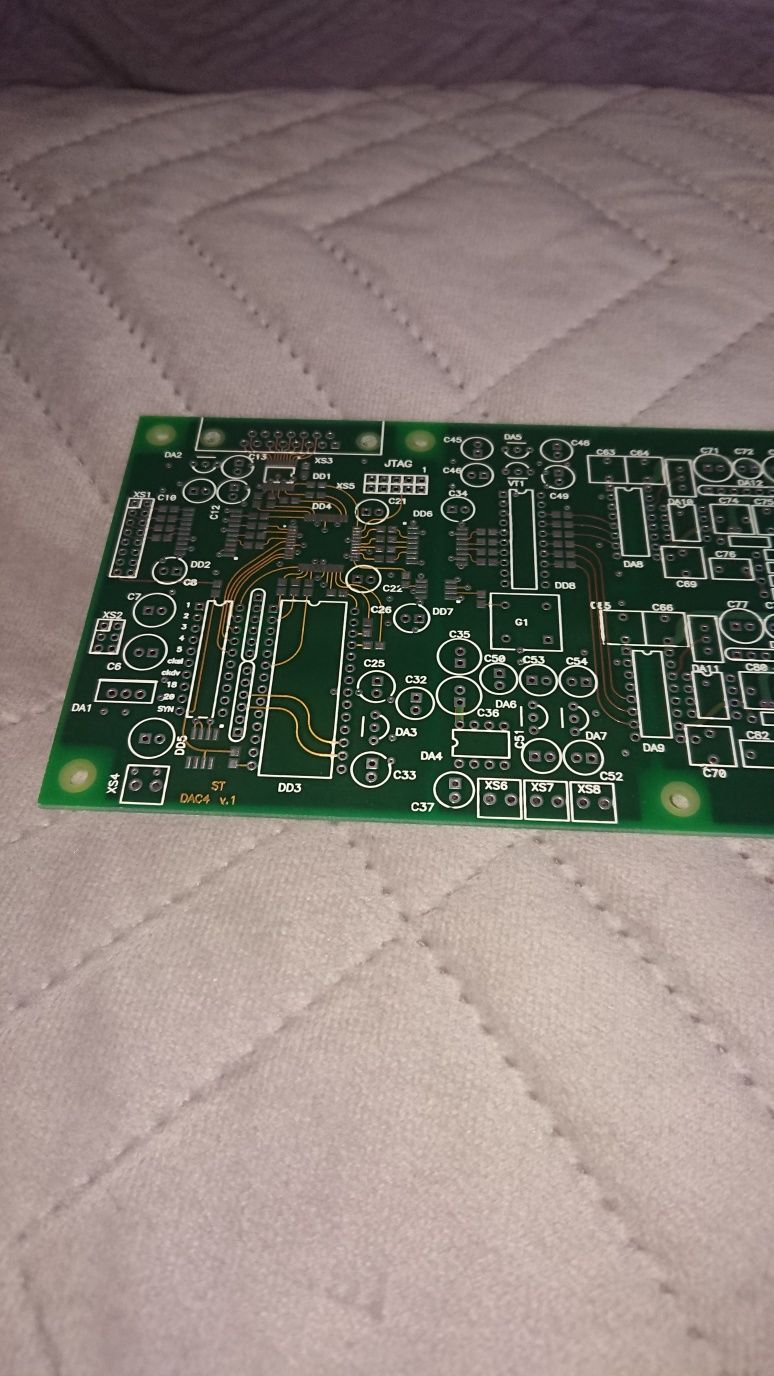

4-х слойная печатная плата с тщательной трассировкой сигнальных дорожек и питающих шин.
Плата поддерживает микросхемы ЦАП как с 12 вольтовым питанием аналоговой части (AD1856, AD1860, PCM56, PCM61) так и с 5 вольтовым (AD1851, AD1861). Микросхемы ЦАП AD1851, AD1861 не требуют отрицательного напряжения питания для цифровой части.
ЦАП является источником мастерклока (тактового сигнала) для источника цифрового аудио потока, что с учетом наличия в данном цапе пересинхронизации всех сигналов управления микросхемами цап решает проблему пресловутого джиттера на корню, как результат высокое разрешение, отличная микро/макродинамика, четкое построение сцены.
ЦАП имеет только I2S входы, один в формате кмоп/тт, второй в формате LVDS. Для синхронизации источника I2S сигнала есть, естественно, выход мастерклока. Частота на этом выходе может устанавливаться 64/128/192********/512*Fs где Fs - 44100Гц. Для тактирования используется один генератор, то есть цап имеет сетку кратную 44,1 или 48 кгц в зависимости от кратности установленного генератора. Для обеспечения работы обеих сеток устанавливается модуль на два генератора или используется внешний модуль клока на две сетки.

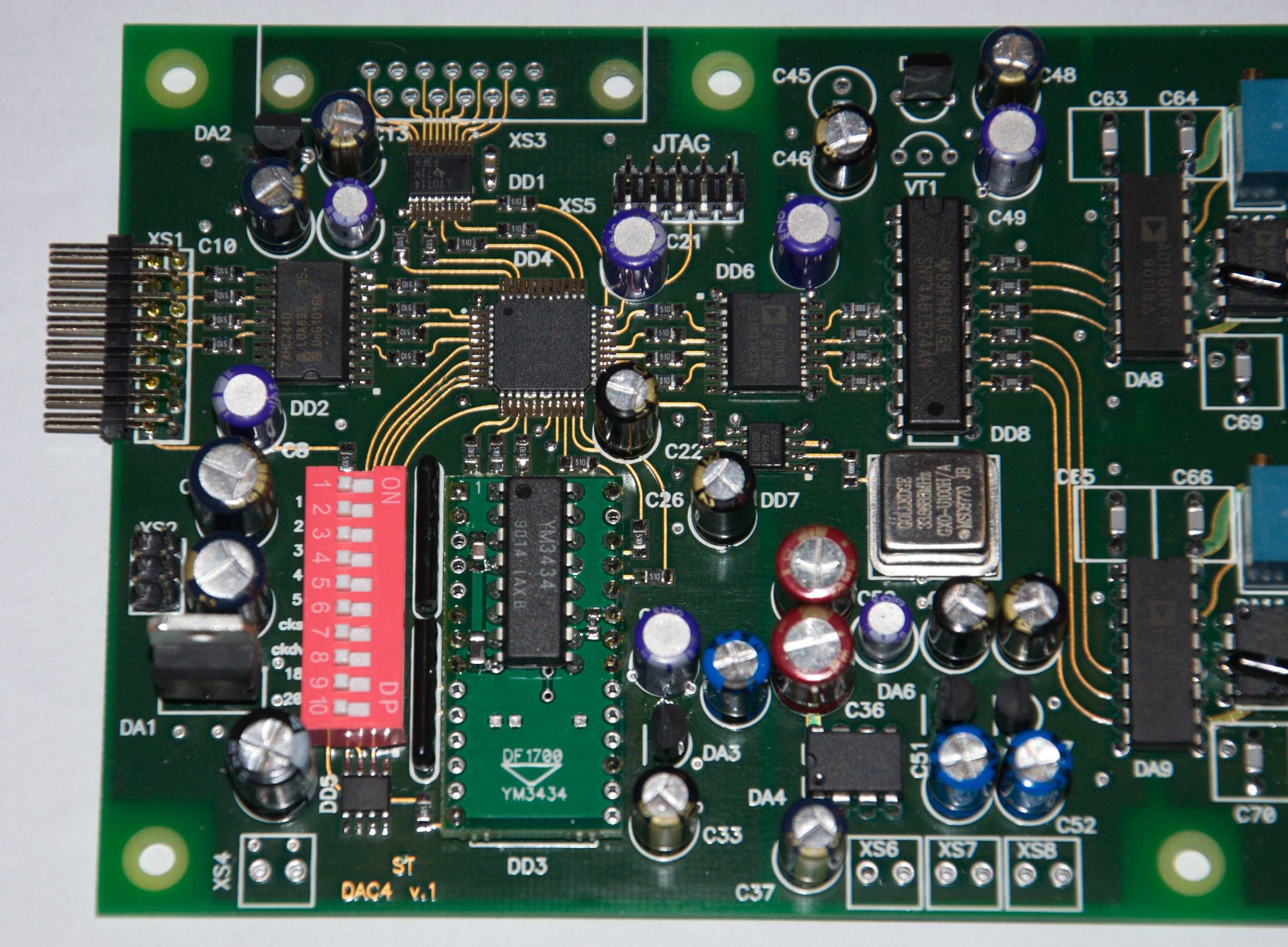

На борту есть ПЛИС (программируемая логическая интегральная схема) на нее возложены функции формирования тактовых импульсов, коммутации входов I2S, преобразования формата шины I2S и д.р., можно добавить кастомные функции, например режим 1х.
Плата поставляется без ПЛИС, с запрограммированной ПЛИС +20$, можно запрограммировать ПЛИС заказчика.
Для цифровой обработки в плате использован цифровой фильтр DF1700P или SM5813. Есть переходники под использование цифрового фильтра YAMAHA YM3434/3414. Данные цифровые фильтры накладывают ограничение по разрядности входного слова аудиоданных - 16бит, и частоте дискретизации до 48кГц, хотя по данным некоторых DIYеров эти цифровые фильтры без проблем работают и на 96кГц. Также в плату можно установить SM5842 - топовый цифровой фильтр от NPC который имеет задокументированную поддержку по входу 24бита до 48КГц включительно (по факту работает и на 96 КГц).
Цифровая и аналоговая части цапа имею полную гальваническую развязку и соответственно аналоговую и цифровую земли которые не соединяются.
Все стабилизаторы питания находятся на плате ЦАПа, в т.ч. разделенный поканально дискретный стабилизатор для питания аналоговой части.
Выходной каскад цапа собран по классической схеме - преобразователь ток - напряжение на оу (не встроенном в микросхему цап) рекомендуются - AD846, LM6171, AD845, LT1468 (не полный перечень), выходной ФНЧ/буфер с линейной ГВЗ в звуковой полосе также на оу (AD845, LT1363 и др).
Для работы цапа необходим источник первичного питания и источник цифрового аудио в формате I2S.
Плата может быть укомплектована платой преобразователя SPDIF, TOSLINK (с поддержкой до 24 бита/96кгц включительно), заведение клока в транспорт не требуется.
Данная плата является оптимальным решением для встраивания внутрь ПКД.
Все детали необходимые для сборки есть в наличии, возможна поставка платы как с полным набором деталей для сборки так и частичным.
Стоимость указанна только за плату ЦАПа. В комплекте пакет документации.
Консультации по сборке и запуску.
Особенности данной разработки:
4-х слойная печатная плата с тщательной трассировкой сигнальных дорожек и питающих шин.
Плата поддерживает микросхемы ЦАП как с 12 вольтовым питанием аналоговой части (AD1856, AD1860, PCM56, PCM61) так и с 5 вольтовым (AD1851, AD1861). Микросхемы ЦАП AD1851, AD1861 не требуют отрицательного напряжения питания для цифровой части.
ЦАП является источником мастерклока (тактового сигнала) для источника цифрового аудио потока, что с учетом наличия в данном цапе пересинхронизации всех сигналов управления микросхемами цап решает проблему пресловутого джиттера на корню, как результат высокое разрешение, отличная микро/макродинамика, четкое построение сцены.
ЦАП имеет только I2S входы, один в формате кмоп/тт, второй в формате LVDS. Для синхронизации источника I2S сигнала есть, естественно, выход мастерклока. Частота на этом выходе может устанавливаться 64/128/192********/512*Fs где Fs - 44100Гц. Для тактирования используется один генератор, то есть цап имеет сетку кратную 44,1 или 48 кгц в зависимости от кратности установленного генератора. Для обеспечения работы обеих сеток устанавливается модуль на два генератора или используется внешний модуль клока на две сетки.
На борту есть ПЛИС (программируемая логическая интегральная схема) на нее возложены функции формирования тактовых импульсов, коммутации входов I2S, преобразования формата шины I2S и д.р., можно добавить кастомные функции, например режим 1х.
Плата поставляется без ПЛИС, с запрограммированной ПЛИС +20$, можно запрограммировать ПЛИС заказчика.
Для цифровой обработки в плате использован цифровой фильтр DF1700P или SM5813. Есть переходники под использование цифрового фильтра YAMAHA YM3434/3414. Данные цифровые фильтры накладывают ограничение по разрядности входного слова аудиоданных - 16бит, и частоте дискретизации до 48кГц, хотя по данным некоторых DIYеров эти цифровые фильтры без проблем работают и на 96кГц. Также в плату можно установить SM5842 - топовый цифровой фильтр от NPC который имеет задокументированную поддержку по входу 24бита до 48КГц включительно (по факту работает и на 96 КГц).
Цифровая и аналоговая части цапа имею полную гальваническую развязку и соответственно аналоговую и цифровую земли которые не соединяются.
Все стабилизаторы питания находятся на плате ЦАПа, в т.ч. разделенный поканально дискретный стабилизатор для питания аналоговой части.
Выходной каскад цапа собран по классической схеме - преобразователь ток - напряжение на оу (не встроенном в микросхему цап) рекомендуются - AD846, LM6171, AD845, LT1468 (не полный перечень), выходной ФНЧ/буфер с линейной ГВЗ в звуковой полосе также на оу (AD845, LT1363 и др).
Для работы цапа необходим источник первичного питания и источник цифрового аудио в формате I2S.
Плата может быть укомплектована платой преобразователя SPDIF, TOSLINK (с поддержкой до 24 бита/96кгц включительно), заведение клока в транспорт не требуется.
Данная плата является оптимальным решением для встраивания внутрь ПКД.
Все детали необходимые для сборки есть в наличии, возможна поставка платы как с полным набором деталей для сборки так и частичным.
Стоимость указанна только за плату ЦАПа. В комплекте пакет документации.
Консультации по сборке и запуску.
