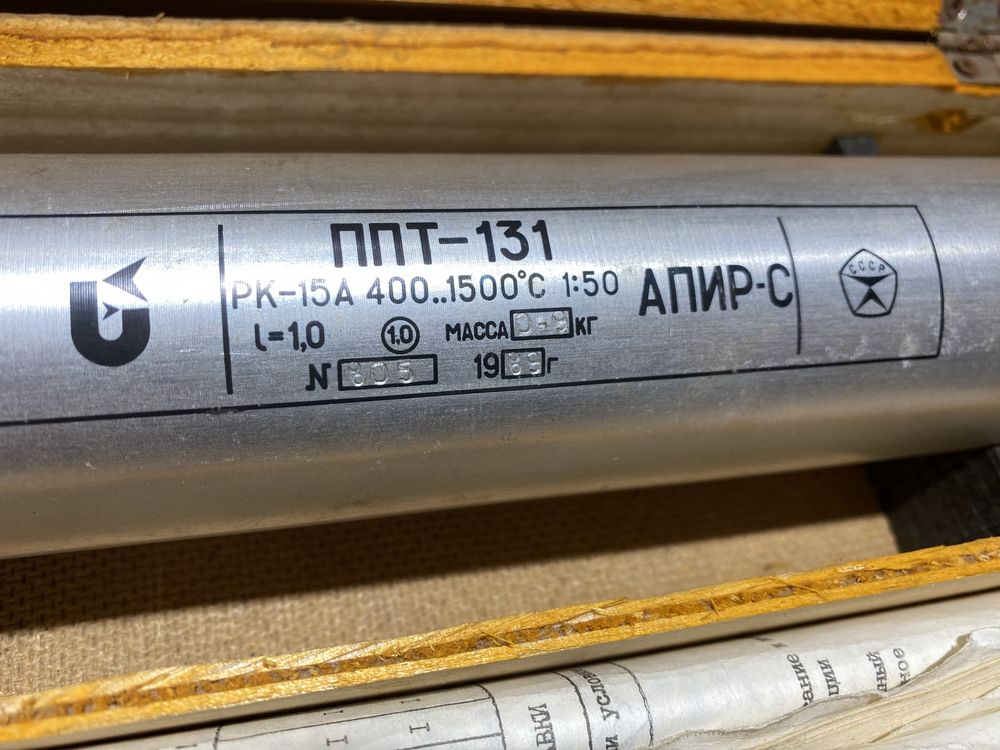

Перетворювач зразковий ППТ-131.

Перетворювач ППТ-131 та Перетворювач ПЧД-131 – перетворювачі для дистанційного процесу точного обчислення температурного значення піротехнічним методом.

ППТ – це піротехнічний первинний перетворювач (ППП) повного випромінювання, який використовується для вимірювання радіаційної температури нагрітого тіла. У приладах даного типу застосовується хромель-капелєвий термоперетворювач.

Пристрої серії ППТ призначені для дистанційних вимірювань температури промислових об'єктів за їх повним або частковим випромінюванням теплової та яскравої енергії. Прилади даного типу знайшли своє застосування на тих підприємствах, де прямий контактний вимір утруднено або неможливо (наприклад, в металургії, на підприємствах хімічної промисловості, при виробництві виробів зі скла).

Конструкція

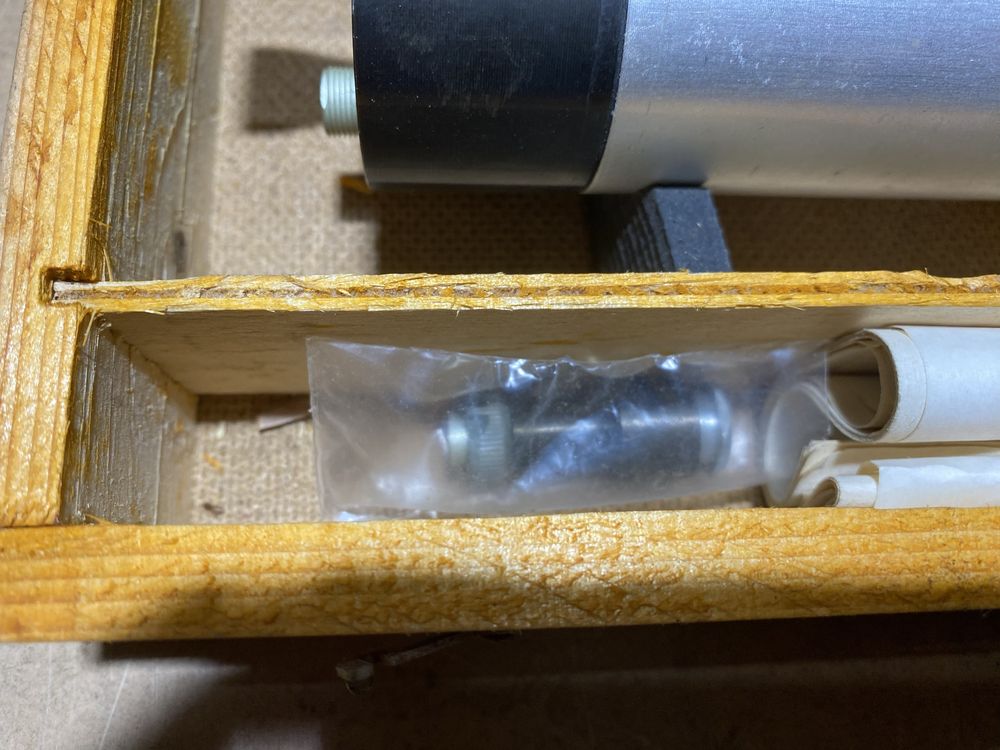

Піротехнічні перетворювачі даного типу виробляються в металевих корпусах циліндричної форми, всередині яких розміщується чутливий елемент та фокусуючий пристрій.

Чутливий елемент перетворює енергію від нагрітого об'єкта, на який спрямований перетворювач ППТ, електричний сигнал. Далі е.р.с. від ППП подається на вторинний перетворювач (наприклад, ПВ-6), де відбувається посилення сигналу, його обробка та виведення на цифровий індикатор результатів вимірювання температури.

Фокусуючий пристрій ППП необхідний напряму енергії від об'єкта вимірювання на чутливий датчик перетворювача. Для підключення до вимірювальної схеми передбачений роз'єм. Так як прилад застосовується на досить запорошених об'єктах підприємств, для захисту ППП від її впливу застосовується кришка зі склом.

Працює спільно з приладом АПІР-С. Джерело: https://metrologprom.com.ua/uk/p/1549026783-preobrazovatel-obrazcovyy-ppt-131obrazcovyy/
