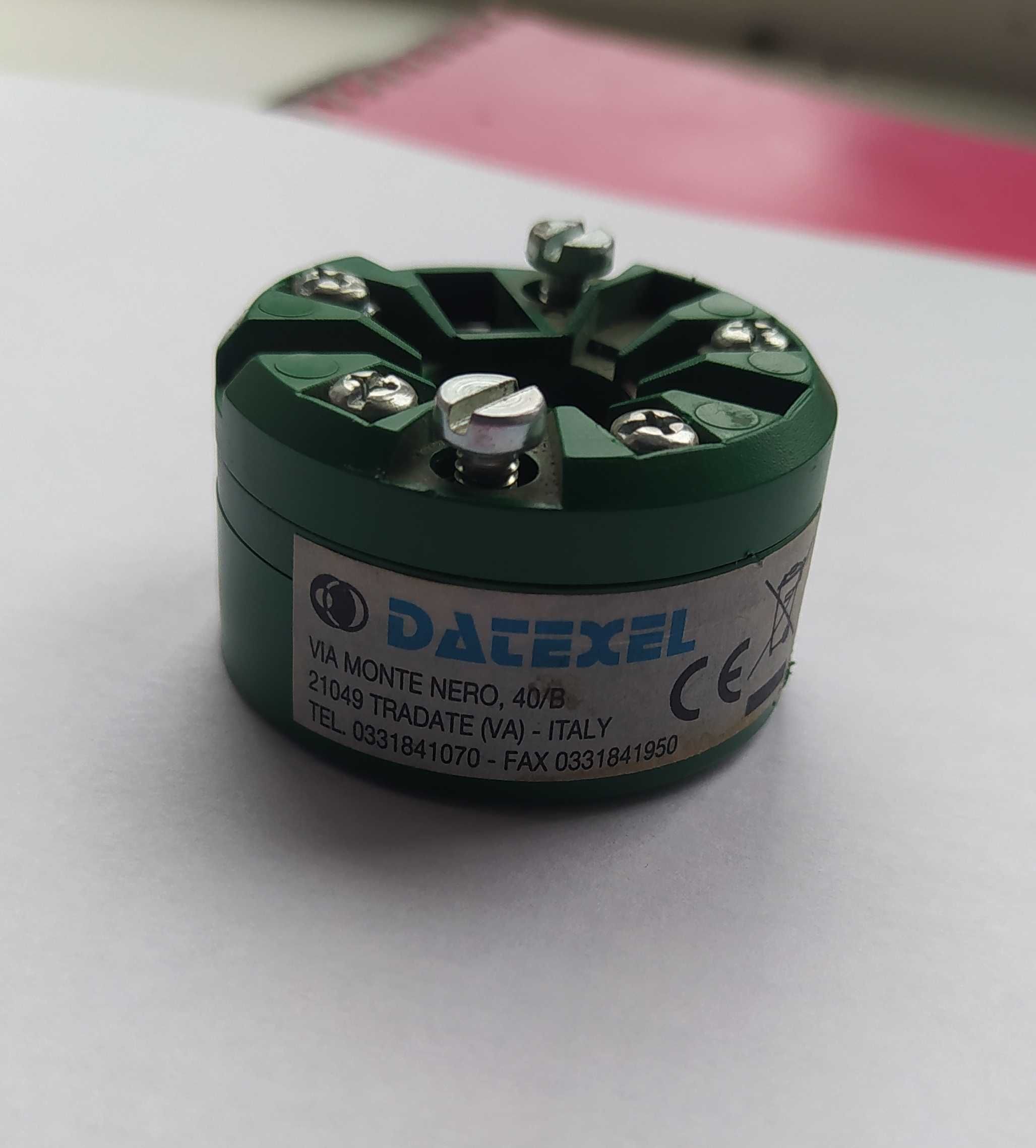

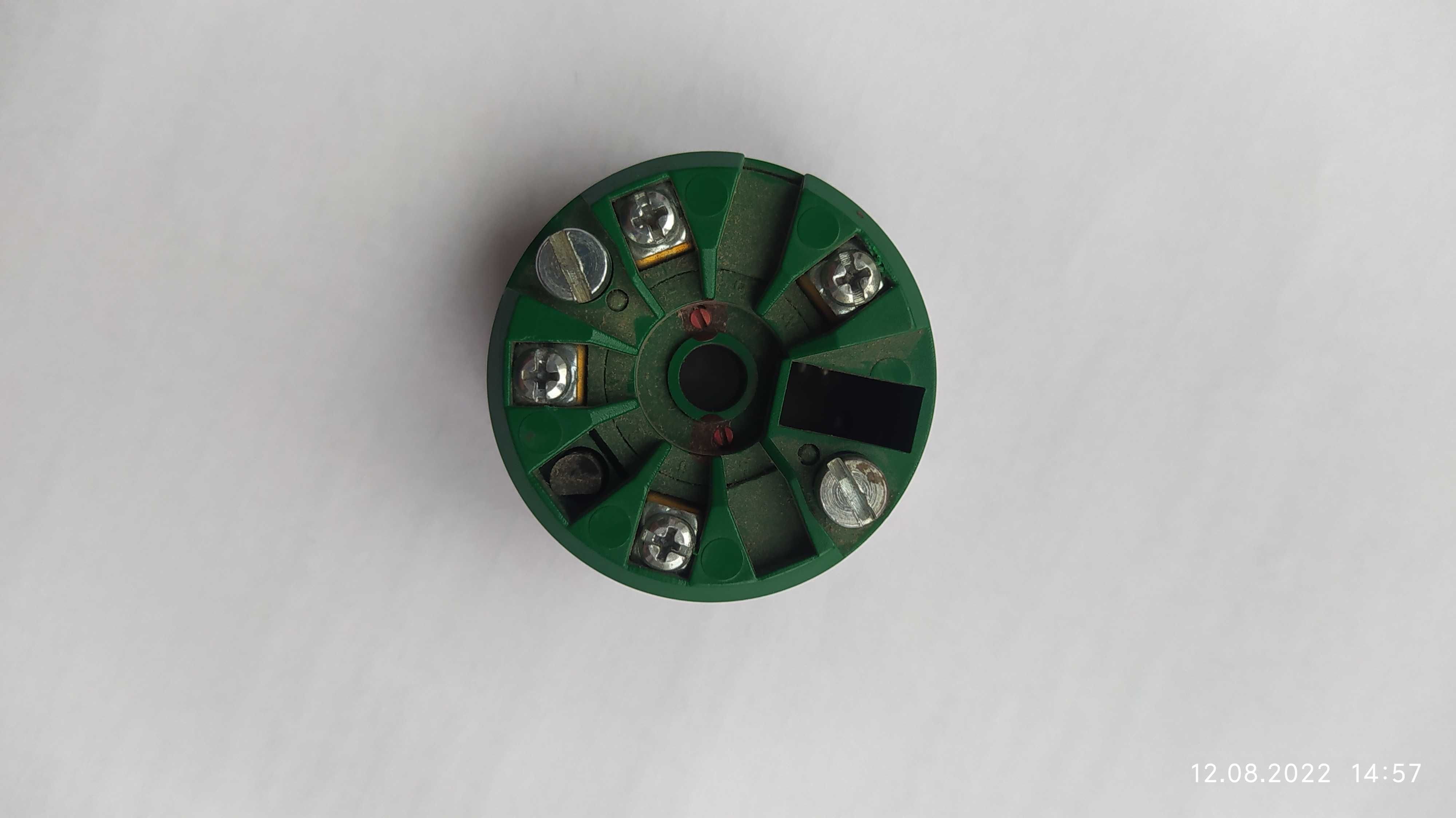

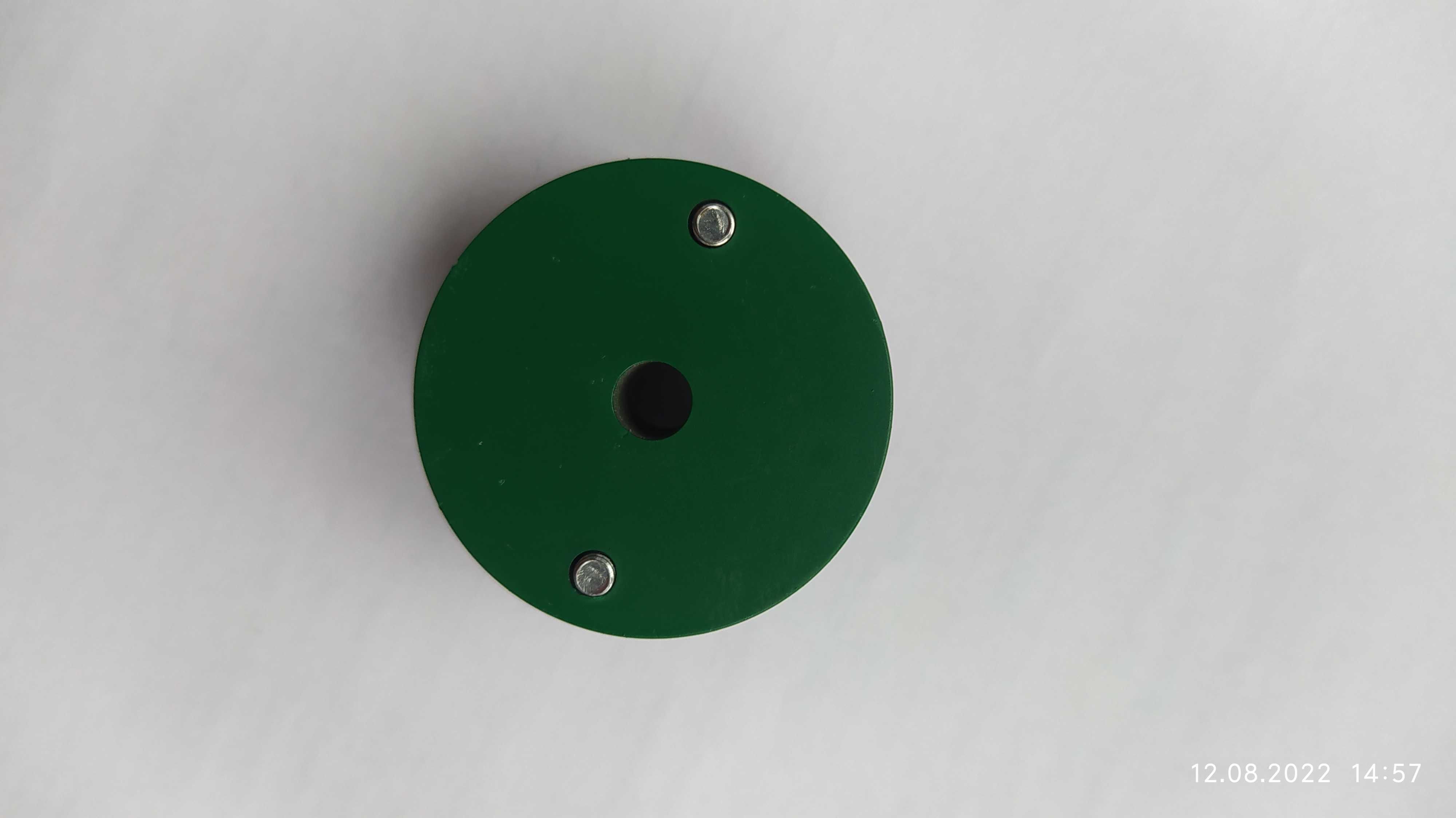

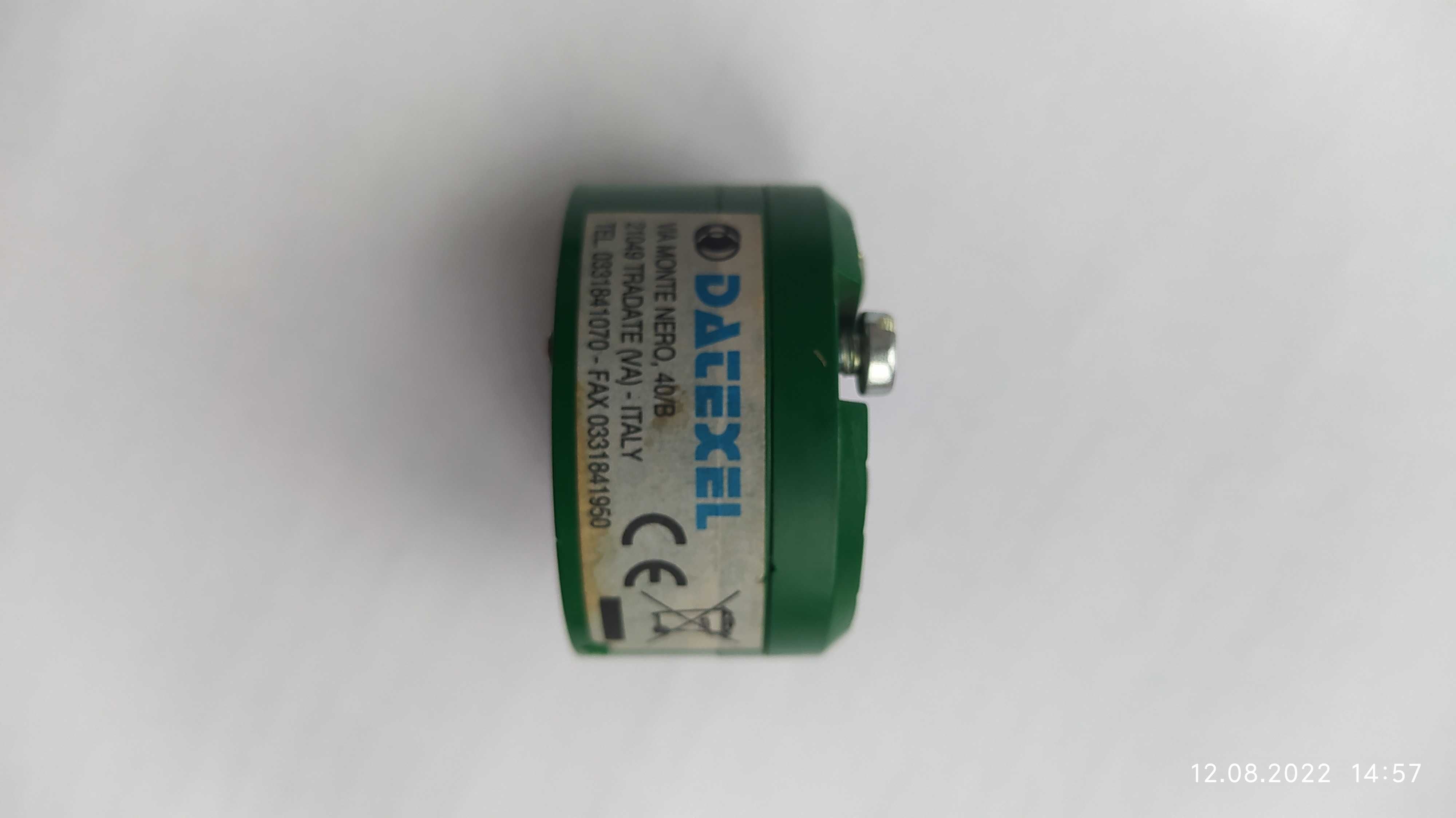

Передавач з фіксованим діапазоном для термопари DETEXEL DAT1030/S1

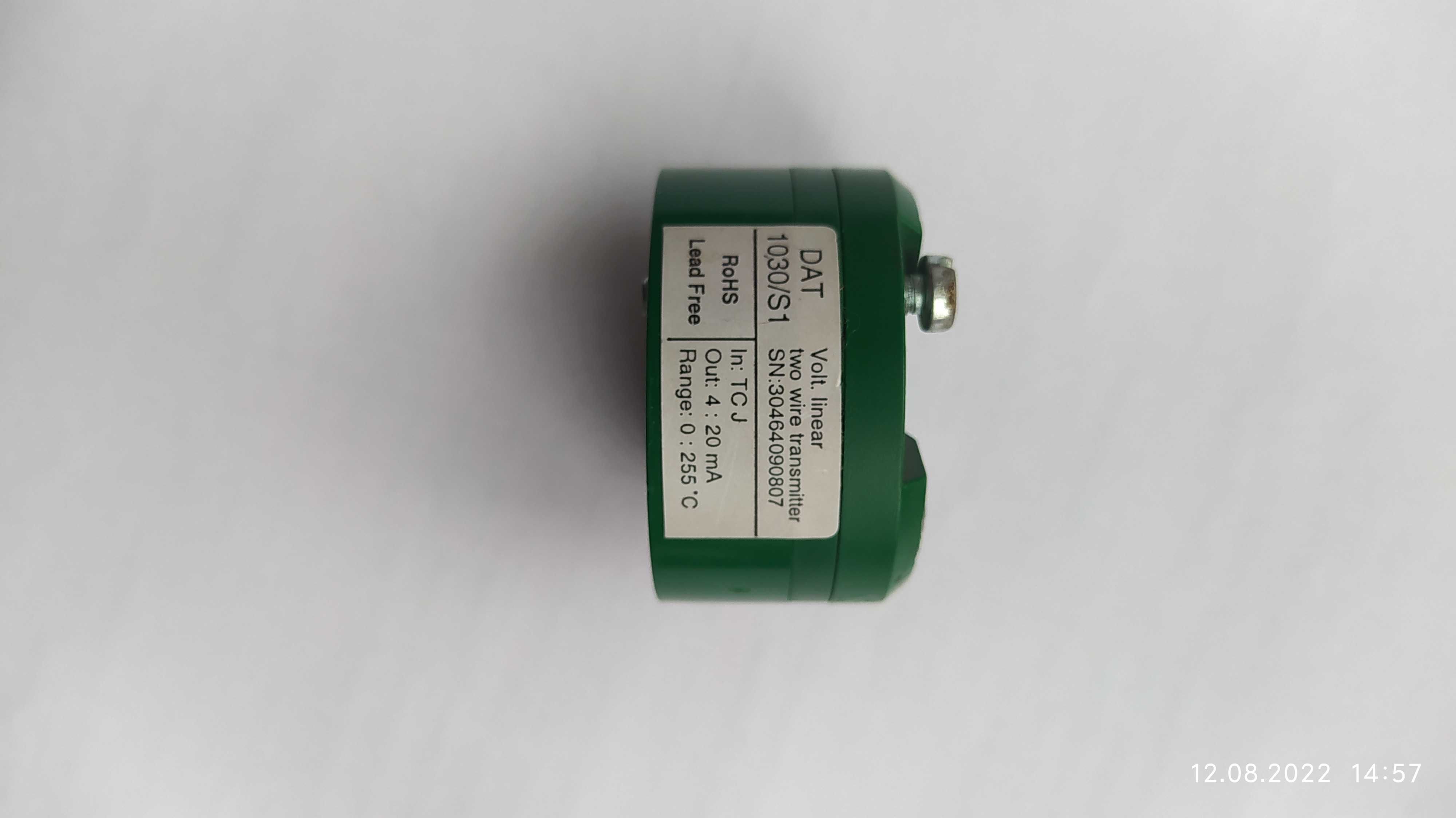

DATEXEL 2-Wire Temperature Transmitter In:TC J Out:4-20mA Range:0:255deg

Передавач DAT1030 призначений для забезпечення виходу 4 ÷ 20 мА на струмового петлі, лінійно і пропорційно величині напруги, що генерується термопарою, підключеної до її входу. DAT1030 не виконує лінеаризацію вхідного сигналу; ця функція дозволяє використовувати передавач з системами збору даних з програмним забезпеченням внутрішньої лінеаризації. Потенціометри ZERO і SPAN дозволяють налаштувати початкову і повне значення шкали. DAT1030 відповідає Директиві 2004/108 / EC щодо електромагнітної сумісності. Він розміщений в самозатухаючому пластиковому корпусі для монтажу на DIN B.

ФУНКЦІЇ
- Вхід для термопари типу J
- Значення Span й Zero, регульовані потенціометром
- 4 ÷ 20 мА "лінійний вихід напруги на струмовій петлі
- Висока точність
- Відповідність вимогам EMC - знак CE
- Підходить для монтажу на DIN B

Вхід
Датчик: тип термопари J
Вплив опору лінії: 0,2 мкВ / Вт

Вихід
Сигнал: 4 ÷ 20 мА на струмовій петлі
Максимальний вихідний сигнал: 35 мА
Час відгуку: (від 10 до 90% від f.s.) 300 мс
Час прогріву: 3 хвилини

Напруга живлення: 12 ÷ 32 В постійного струму
Робоча температура: -20 ÷ 70 ° C
Температура зберігання: -40 ÷ 85 ° C
Відносна вологість: 0 ÷ 90%
Вага близько: 35 г

Повна інформація: www.elorion.com.tr/uploads/urun-belgeyukle-dosyalar/172.pdf
