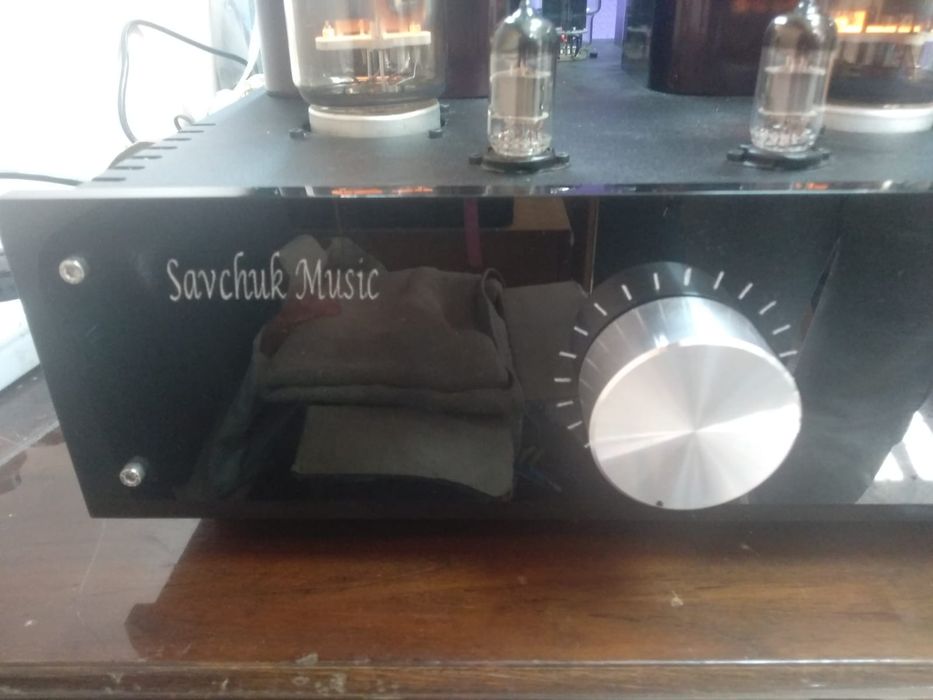

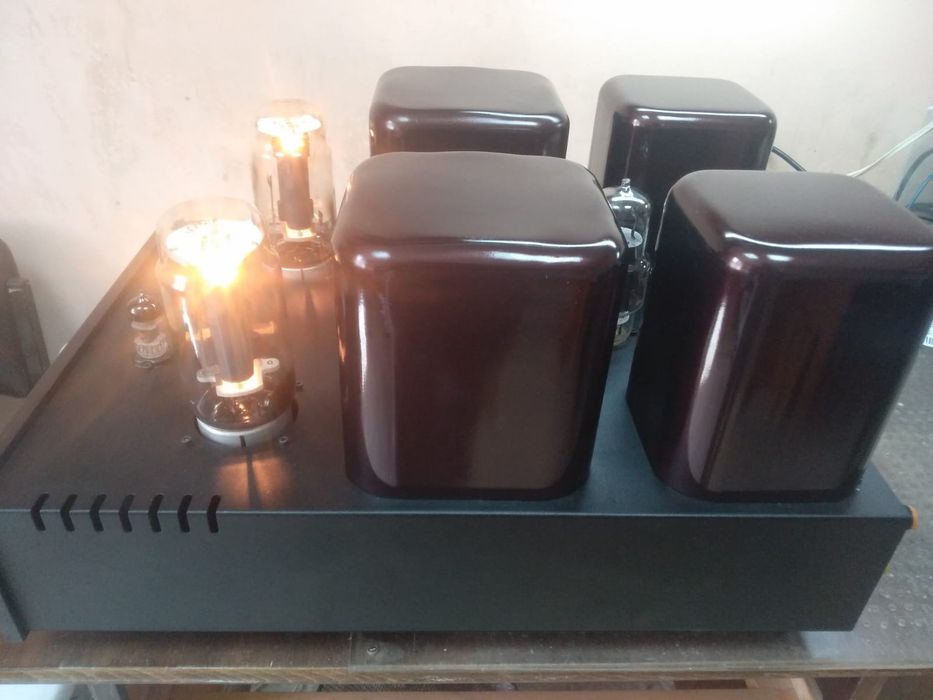

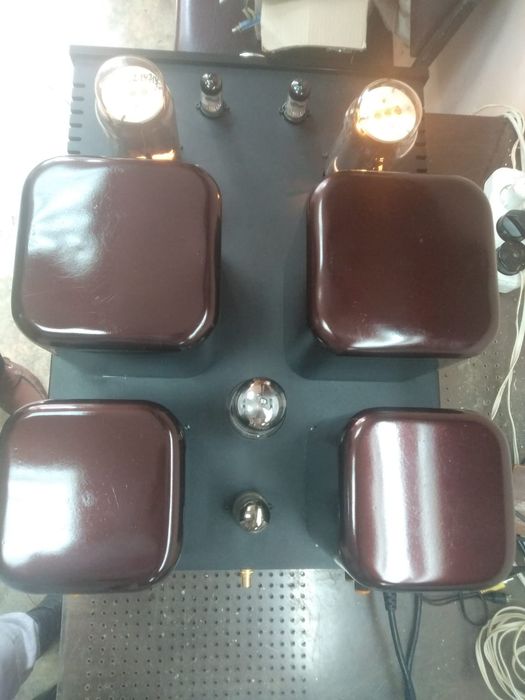

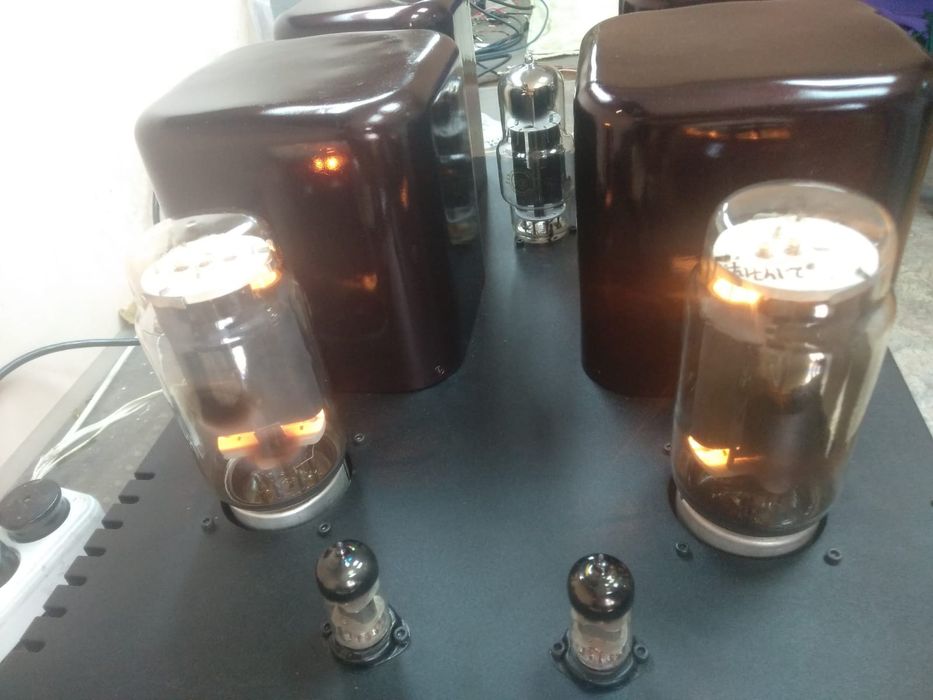

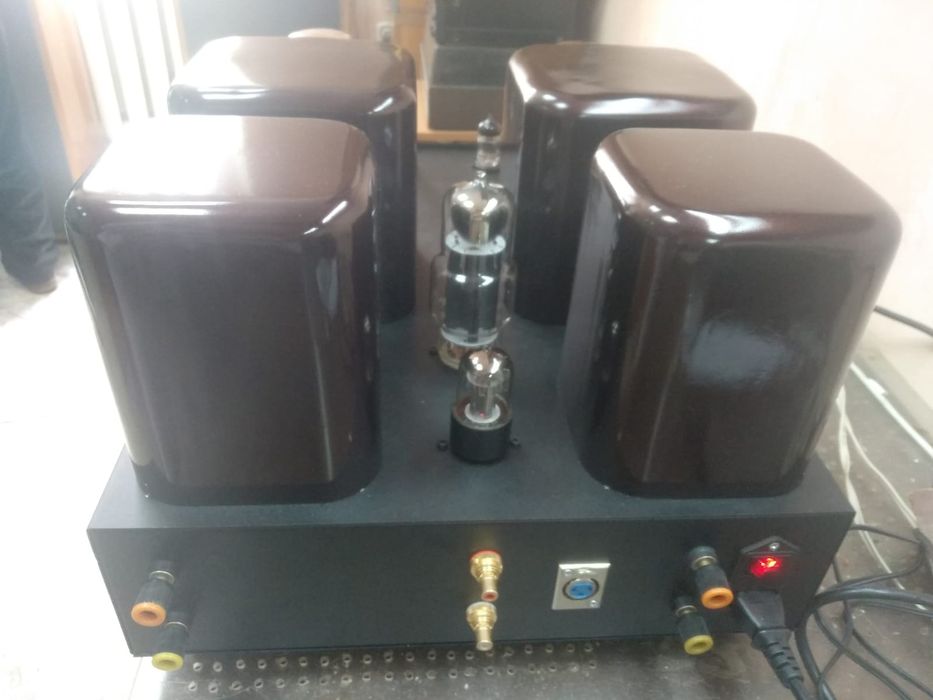

Підсилювач однотактний на ГМ-70.
Нововиготовлений.

1. Вихідна потужність порядка 25 Ват.
2. Діапазон виробляємих частот 15 Гц - 30 кГц.
3. Чутливість порядку 0,5 - 1,5 В.
4. Опір навантаження від 4 до 12 Ом.
5. Вага - приблизно 39 кг.

Вхідний каскад:
1. Можливе застосування таких радіоламп : D3A, 6ж52п, 6ж11п, 6э6п, 6п15п та ін.
В даному випадку застосовані 6ж11п.
2. Перехідні міжкаскадні трансформатори, намотані дротом ПЛШО. Намотка біфілярна. Коефіцієнт трансформації 1 : 1.
3. Ланцюги проходження сигналу вживався дріт Kimber.. Вхідні RSA,, USA.
4. Регулятор гучності дротовий.
5. Дріт від RSA до регулятора гучності - Biag.

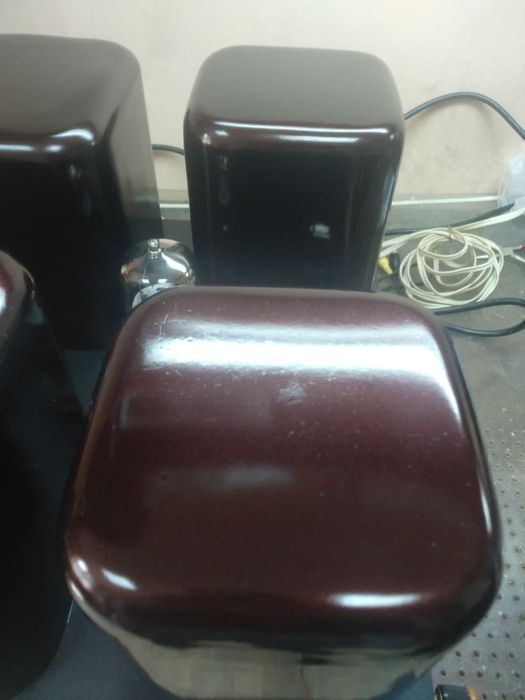

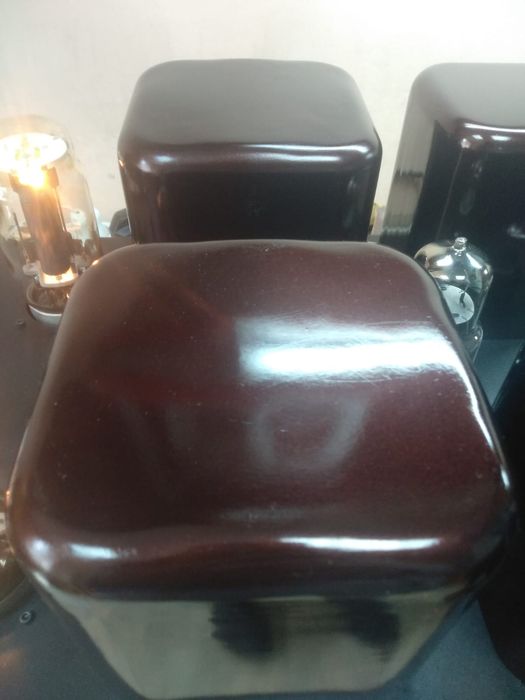

Вихідні трансформатори 27 квадратів.
Залізо ШЛ 44 х 63.
Для намотки використовувався дріт провід ПЕВТВ і ПЕЛШО.

В живленні застосований кеномост на кенотроні 5ц8с, живлення попереднього каскаду вживано також кеномост на 6ц5с.

Конденсатори в живленні вихідного каскаду: застосовані конденсатори типу EPСOS, а також плівка та металобумажні.

Телефонуйте, або пишіть за більш детальною інформацією.
