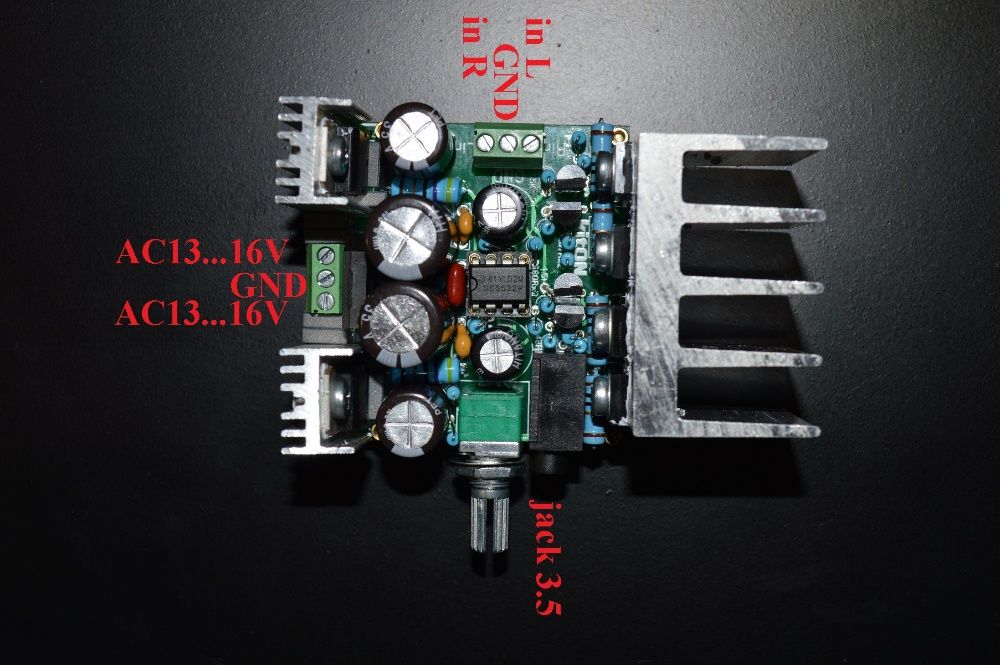

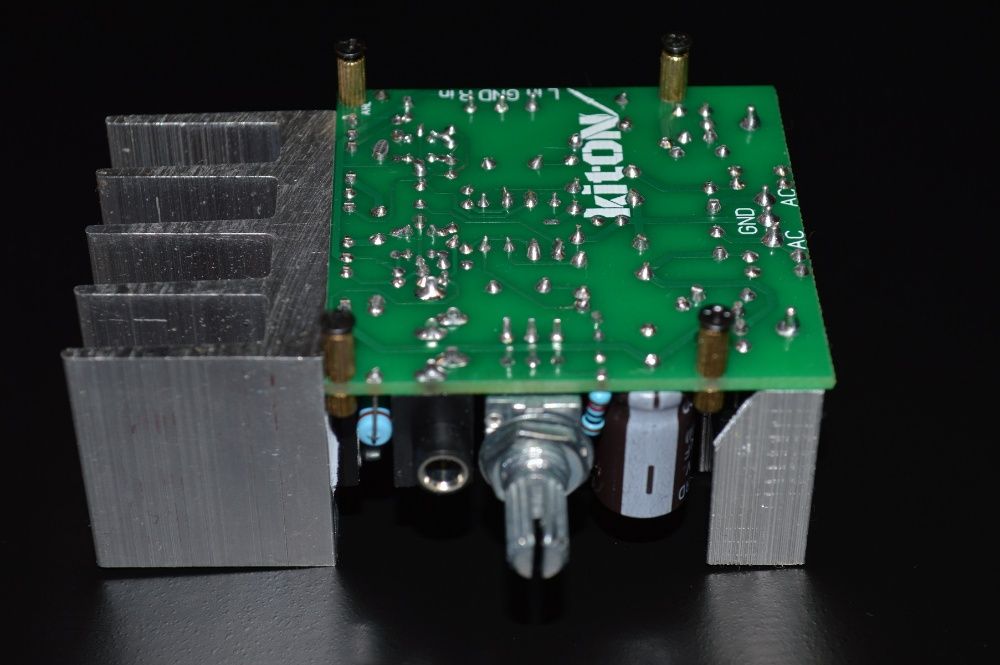

Підсилювач для навушників в класі А міні.
Підсилювач зібраний за схемою Lehmann Audio Black Cube, але на відміну від оригіналу, трасування доріжок скорочене більш ніж в 3 рази, що не може позитивно не позначитися на роботі пристрою. Також на відміну від оригіналу, розділові конденсатори на вході не використовуються, замість них, для опорного "0" у ланцюг НЗЗ в ОП, включений якісний не полярний електролітичний конденсатор. Доступно декілька варіантів комплектуючих:

Транзистори.
- Вихідні транзистори BD140 / BD139 Philips, вантажні в сірому корпусі з мідними ногами.
- Вихідні транзистори BD140 / BD139 (Fairchild Semiconductor) вони ж в минулому «ON», а ще раніше «MOTOROLLA»
- Вихідні транзистори BD140 / BD139 (ST)
- драйверні транзистори BC546 / BC556 Philips, вантажні зі срібною «мордою»
- драйверні транзистори BC546 / BC556 (Fairchild Semiconductor) вони ж в минулому «ON», а ще раніше «MOTOROLLA»
- драйверні транзистори BC546 / BC556 (Китай)

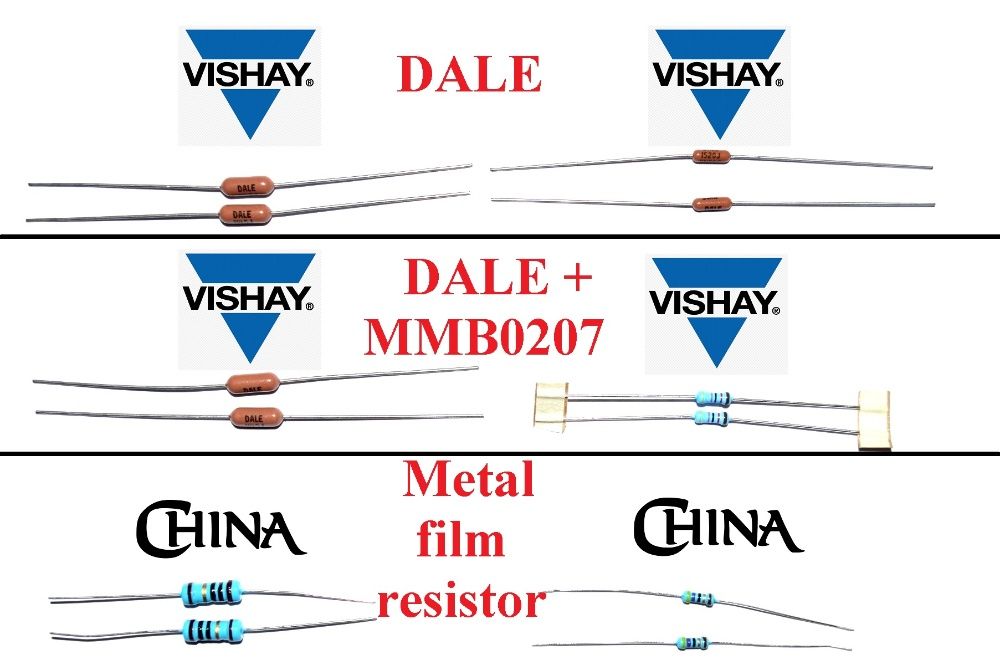

Резистори
Метало плівкові резистори Vishay DALE
Метало плівкові резистори Vishay Beyschlag mbb0207
Метало плівкові резистори China

Рекомендується використовувати спільно з модулем захисту навушників

Модуль підсилювача комплектується ОУ
NE5532 або TL072 на вибір.
За додаткову плату може укомплектувати:
LME49860
OPA2134
Напруга живлення змінна 2х13 ... 16В

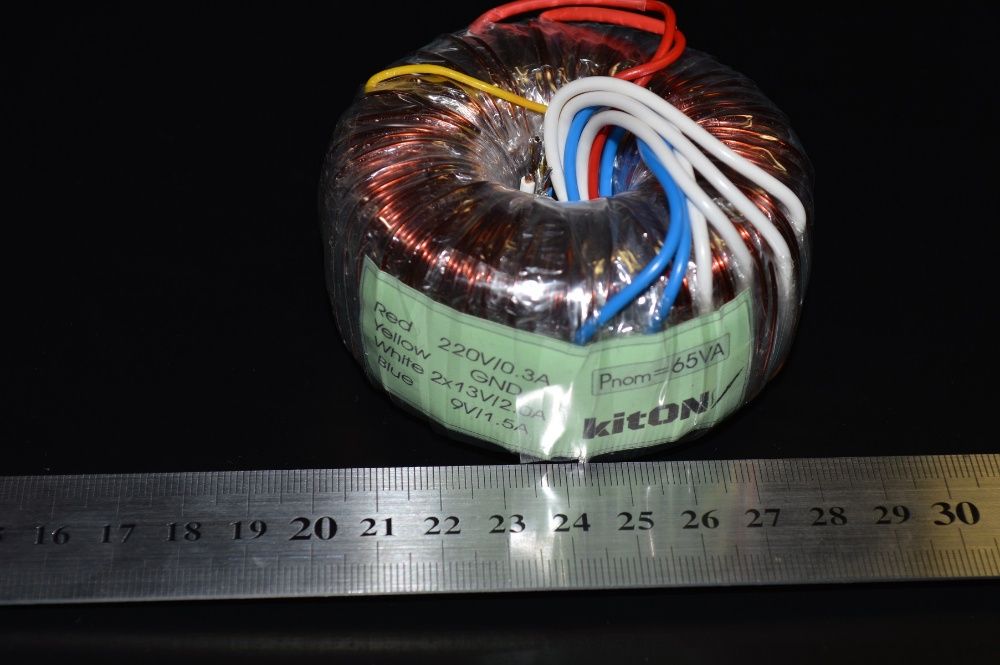

В наявності тороїдальні трансформатори для живлення даного підсилювача.

Інтегрувати захист - 410 (гривень)

Вимірювання
Напруга живлення змінна 18В..0..18В
Навантаження 68 Ом
Максимальна потужність, Вт 0,5
Потужність при тестуванні, Вт 0,04
Нерівномірність АЧХ (в диапазоні 40 Гц - 15 кГц), дБ +0.06, -0.07
Рівень шуму, дБ (А) -103,3
Динамічний діапазон, дБ (А) 103,2
Гармонійні спотворення, % 0,0079
Гармонійні спотворення + шум, дБ(A) -79,4
Інтермодуляційні спотворення + шум, % 0,0073
Взаємопроникнення каналів, дБ -69,0
Інтермодуляції на 10 кГц, % 0,0074

Загальні характеристики
Вага, кг 0,092
Вбудований захист Ні
Вихідні транзистори BD139/BD140
Кількість каналів stereo
Клас підсилювача A
Коефіцієнт підсилення 18
Напруга живлення, мінімальна (двухполярна/постійна) DC 17V
Напруга живлення, мінімальна (змінна/2 плеча по) AC 13V
Напруга живлення, максимальна (двухполярна/постійна) DC 20V
Напруга живлення, максимальна (змінна/2 плеча по) AC 16V

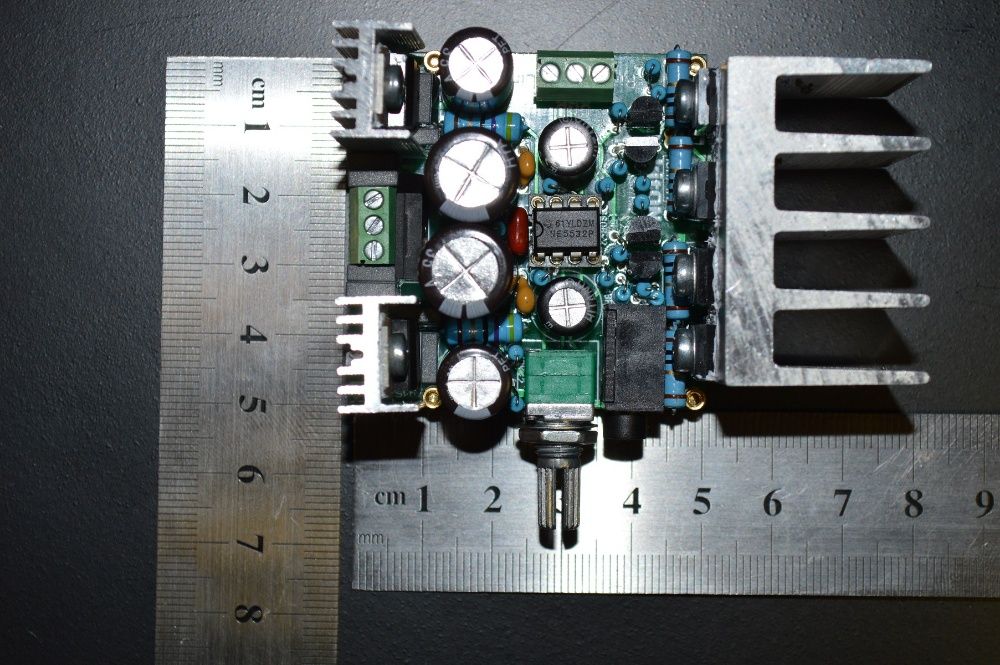

Розмір модуля ДхШхВ, мм 50x77x40
