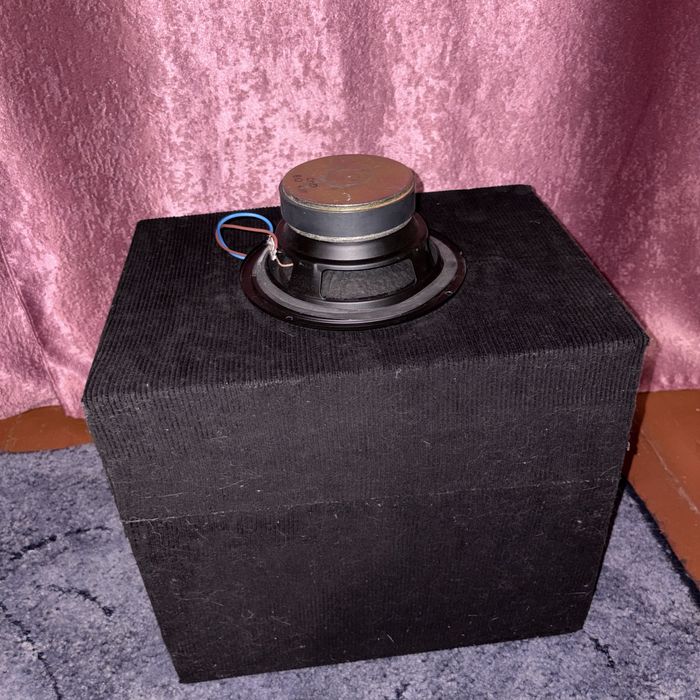

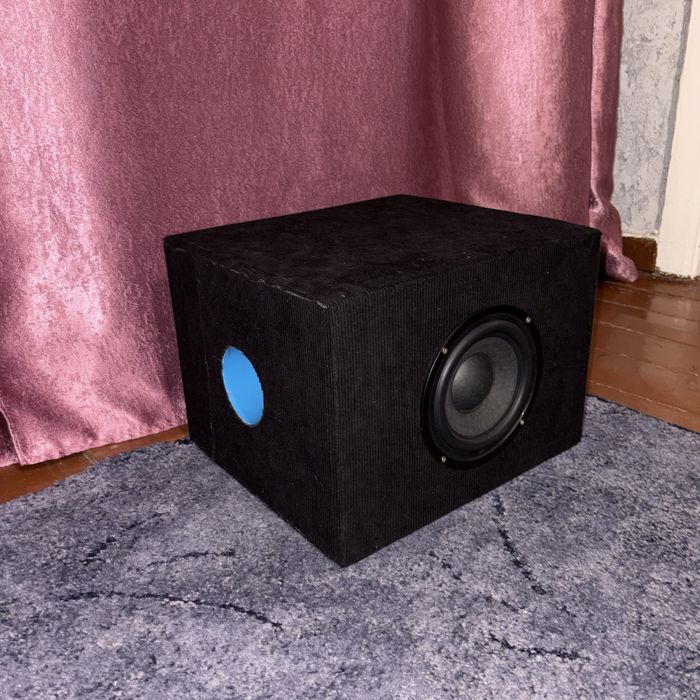

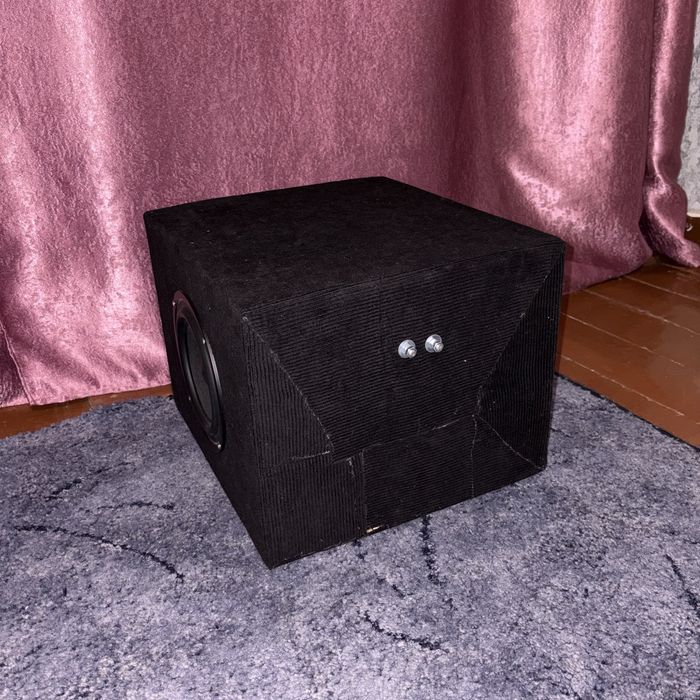

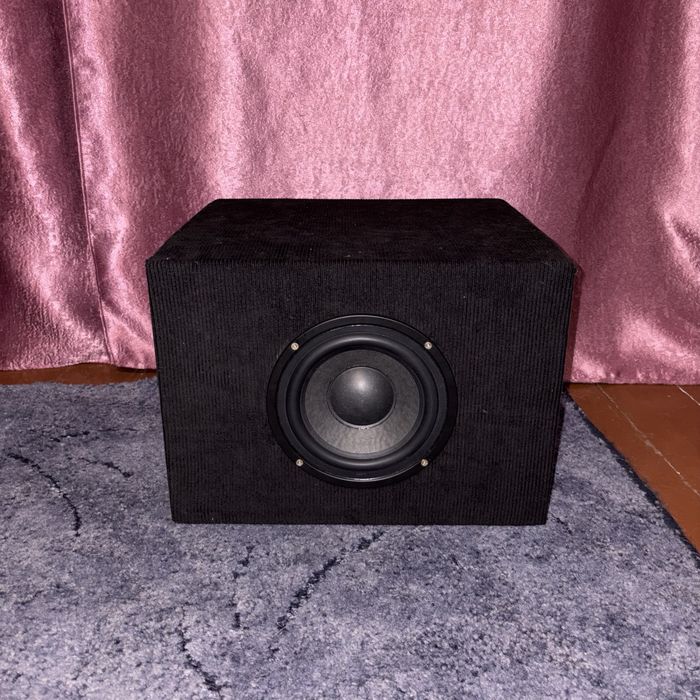

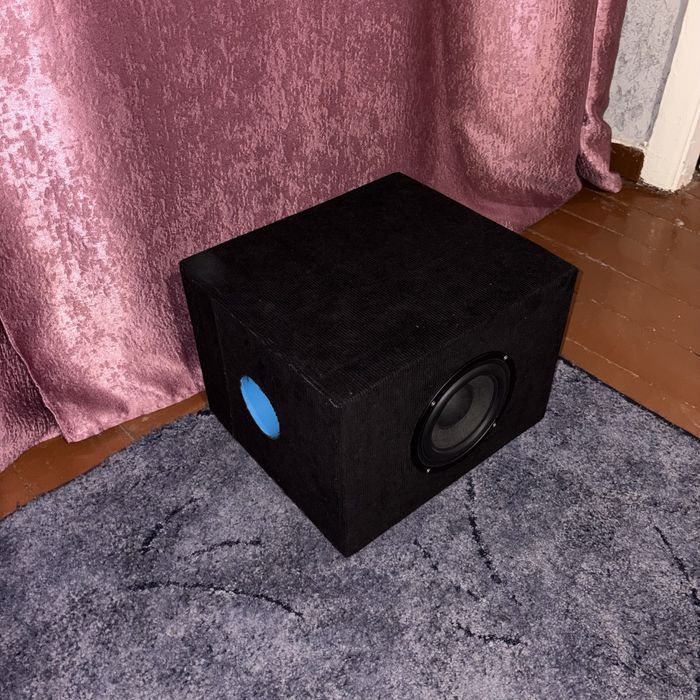

Продаю пасивний сабвуфер власної розробки. Корпус та фазоінвертор спроєктовані на основі точних вимірювань параметрів динаміка для максимальної віддачі низьких частот без спотворень. Ідеально підійде як басове доповнення до наявної акустики (комп'ютерних колонок), для гаража, майстерні або невеликої кімнати. Частота налаштування 49 Гц. Динамік 6 дюймів, 7,2 Ом, 40 Ват. Розміри короба: 37 х 33 х 27 см. Об’єм – 22,7 літра.

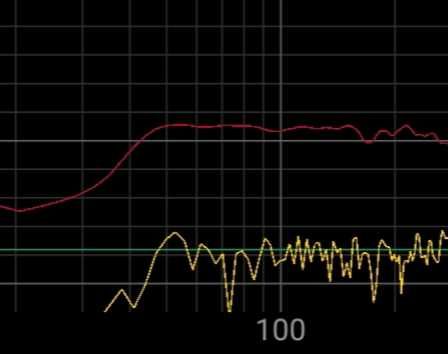

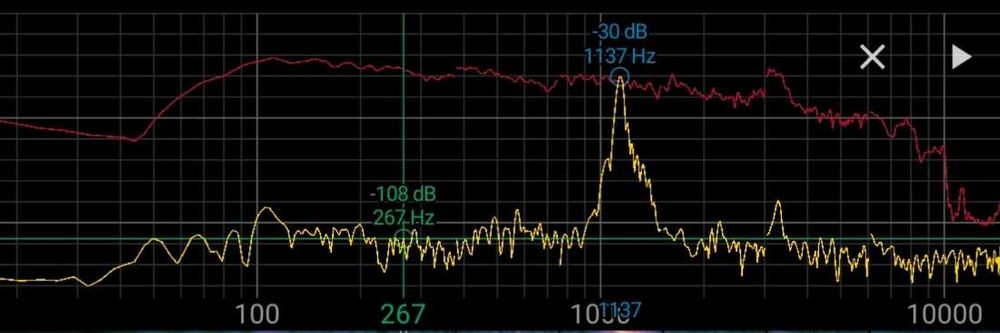

Маю динамік на 6 дюймів з опором на 8 ом та 40 ват потужності. Почав роботу з дослідження його параметрів. У кінці всіх обчислень отримав такі результати: резонансна частота - 64 герц, повна добротність – 0,6, еквівалентний об’єм – 7,2 літра. Потім досліджував АЧХ динаміка. Фото 6, червона крива. Виявилось, що нижче резонансної частоти гучність падає десь до 12 дБ на октаву, але від 64 до 3 кгц АЧХ пряма. Тобто, на частотах від 3 кГц до 4 кГц дифузор динаміка починає ламатися, так званий брейкап. Гучність на цих частотах сильно збільшується, звук спотворюється. Далі від 4 кГц звук сильно падає в гучності та є нерівномірним. Отже робочий діапазон динаміка – від 50 Гц до 3кГц. У висновку це хороший мідбас. Після аналізу поставив мету побудувати сабвуфер. Для цього треба було підібрати потрібне акустичне оформлення, яке розкриє динамік на повну. Дивлячись на параметри зрозумів що закритий тип корпусу не підходить, через високу резонансну частоту. Тому вибрав фазоінверторний тип коробу. Обʼєм та частоту фазоінвертора вибирав таким чином, щоб вихідна АЧХ системи була рівною та щоб сабвуфер міг опускатися якомога нижче, щоб при цьому затримка передавальної функції не була досить високою. Фото 7 , червона крива (АЧХ фазоінвертора). Зібравши тестовий короб, зрозумів, що вибрав замалий діаметр труби для фазоінвертора. Тому виправив цю проблему. Після багатьох тестів зрозумів, що все добре, поставленої цілі досягнув, тому зібрав новий короб та обклеїв його тканиною. У середину додав трохи синтепону для погашення стоячих хвиль.
