Панель під BMS JiKong для акумуляторів Huawei Luna.

Самовивіз або відправка по передплаті 160 грн або повній. Олх-доставкою не відправляю.

Під серію PB (з комунікаційними виводами):

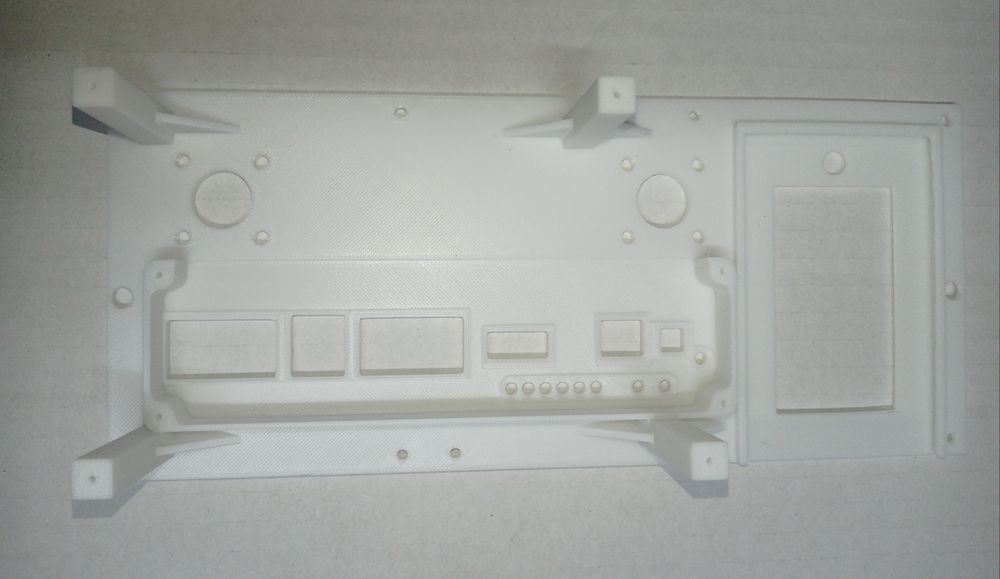

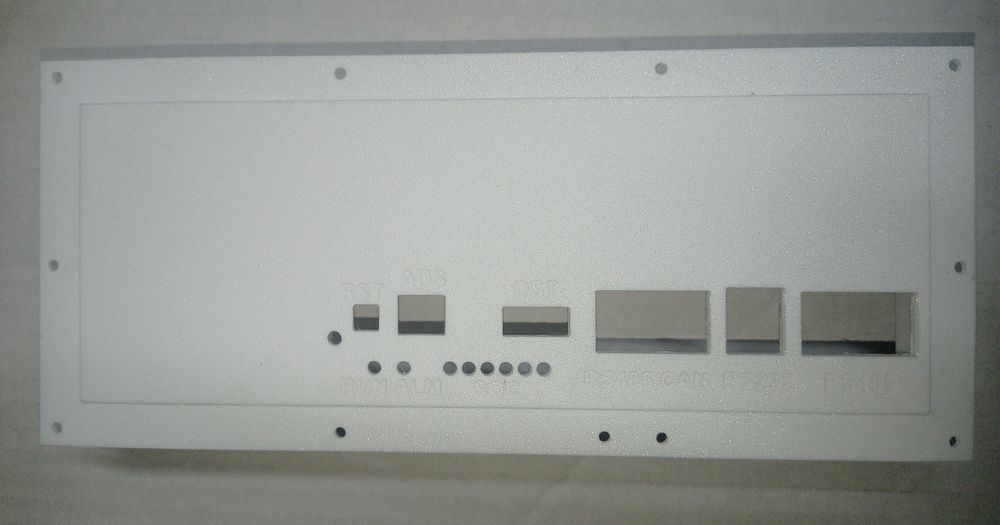

Варіант 1. Панель під дисплей 3.2". Клеми 120А (16мм) або 200А (18.3мм) - фото 1. Також є варіант додатково з отвором під стандартний автоматичний вимикач DC - фото 5.

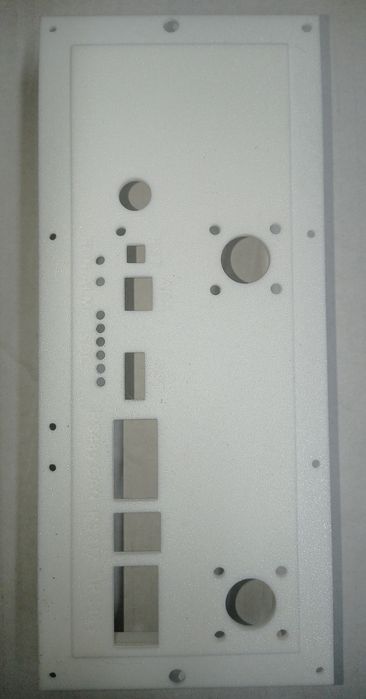

Варіант 2. Панель під кнопку. Клеми 120А (16мм) або 200А (18.3мм) - фото 2. Також є варіант з отвором під стандартний автоматичний вимикач DC - фото 5.

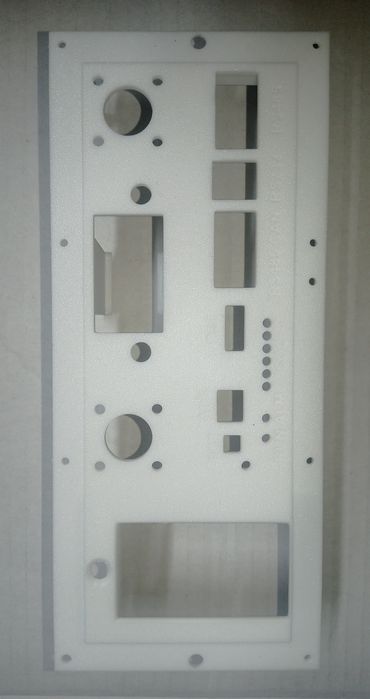

Варіант 3. Панель з отворами тільки під комунікаційні виводи. Фото 3.

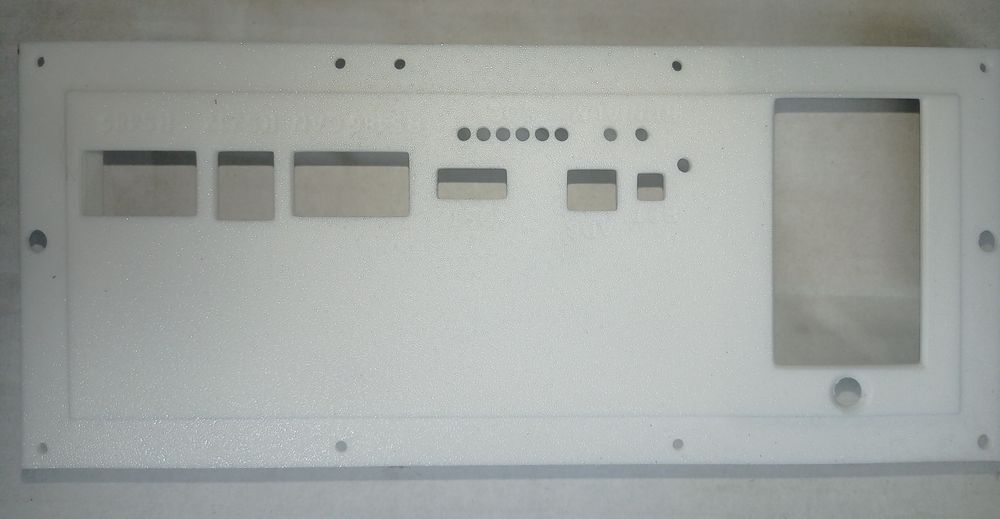

Варіант 4. Панель під дисплей 3.2". Без отворів під клеми. Фото 4.

Під серію B (без комунікаційних виводів):

Варіант 1. Панель під дисплей 3.2". Клеми 120А (16мм) Є ніжки, які підходять під модель jk-bd4a20(24)s10p . Також можливе використання під будь-яку модель БМС серії В.

Варіант 2. Панель під кнопку. Клеми 200А (18.3мм). Без ніжок.

Увага! Панель з отворами під автоматичний вимикач підходить тільки для БМС з верхнім розташуванням роз'ємів комунікаціїної плати. Можливо знадобиться демонтаж комірок з корпусу, щоб завести панель, тому що вона має більший розмір в глибину в зрівнянні з іншими панелями.

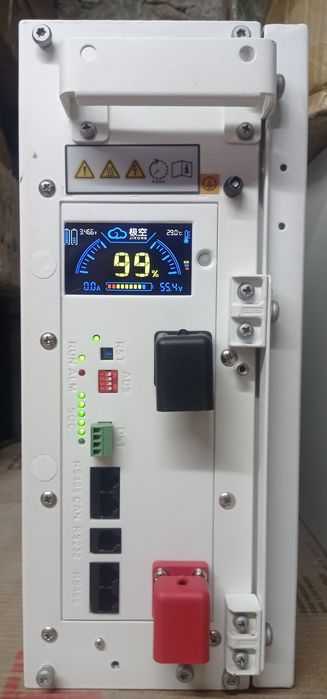

Панель повністю адаптована для зборки, заводиться зсередини корпусу (треба зняти бокову кришку акумулятора). Комутаційна плата та БМС чітко сідають по отворам, дисплей на 3.2" заводиться в пази збоку.

Товщина панелі - 4мм (цієї товщини вистачає для міцності конструкції та надає можливість монтувати стандартні болти кріплення прохідних клем).

Необхідно для кріплення панелі : саморіз М3*10 (комутаційна панель) - 4шт., саморіз М3*20 (БМС) - 4шт., саморіз М4*10 (кріплення панелі к корпусу) - 9шт., заглушка біла на отвір зліва від дисплея - 1шт.

Комплект саморізів +50 грн.
