Компактний цифровий осциллограф-мультиметр ZT-702S виробництва Zoyi дає змогу вимірювати постійну та змінну напругу та струм, опір, ємність, температуру, частоту, прозвати електричні ланцюги та перевіряти напівпровідники, візуально спостерігати форму сигналів з частотою до 10 МГ.

ZOYI ZT-702S живиться від літієвої батареї типорозміру 18650 має кольоровий екран IPS 2,8-дюйма, смугу пропускання 10 МГц, частоту дискретизації в реальному часі 48 Мвиб/с, шкалу 9999 відрахунків для мультиметра.

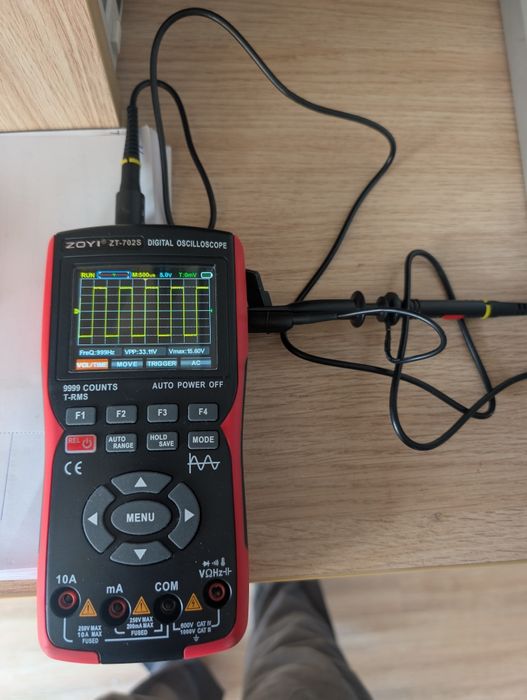

Характеристики осцилографа

Смуга пропускання: 10 МГц
Частота дискретизації: 48 МВиб/с
Глибина записування: 64 Кб
Вхідні параметри

Вхідний сигнал: AC, DC
Вхідний імпеданс: 1 МОм, 16 пФ
Максимальна вхідна напруга: 150 В
Горизонтальна система

Діапазон розгортки: 50 нс - 20 с
Вертикальна система

Вертикальна розвертка: 20 мВ / справ - 10 В
Вертикальна роздільна здатність: 8 бітів
Система синхронізації

Режими синхронізації: автоматичний, нормальний, одноразовий
Режим тригера: по фронту (рятувальний/віконтичний)
Калібрувальний вихід

Частота: 1 кГц
Амплітуда: 3,0 В

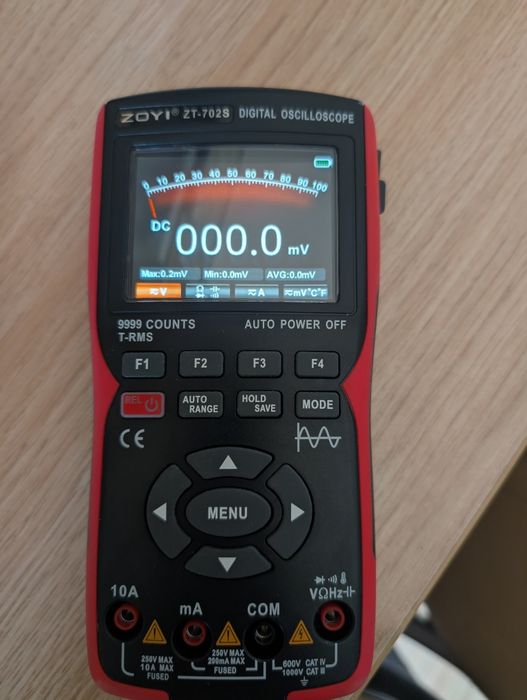

Характеристики мультиметра.

Кількість відрахунків — 9999
Напруга постійного струму — до 999,9 В ± (0.5% + 3d)
Напруга змінного струму — до 750 В ±(1.0% + 3d)
Постійний струм — до 10A ±(1.0% + 3d)
Змінний струм — до 10A (1.2% + 3d)
Опір — до 100 MОм ±(3.0% + 5d)
Місткість — до 100 міліФ ±(5.0% + 5d)
Температура — від -20 до 1000 °C ±(2.5% + 5d)
Частота - 40 Гц-1кГц ±(2.5% + 5d)
Продзвінка електричних ланцюгів: до 50 Oм
Довжина виноного щупа: приблизно 107 см.
Загальні характеристики

Версія прошивки 1.03.55
Дисплей: кольоровий IPS-дисплей, 2.8 дюйма
Режим автовимкнення: 15, 30, 60, 120 хвилин або вимкнений
Живлення: літієва батарея 18650, 3.7 В (до комплекту входить 2000 mA/h)
Інтерфейс: USB type-C
Можливість збереження осцилограм: є
Формат збереження осцилограм: BMP
Розміри приладу: 176*89*39 мм
Розміри кейса: 210*127*48 мм
Вага: 351 гр.
Загальна вага кейса: приблизно 710 г.

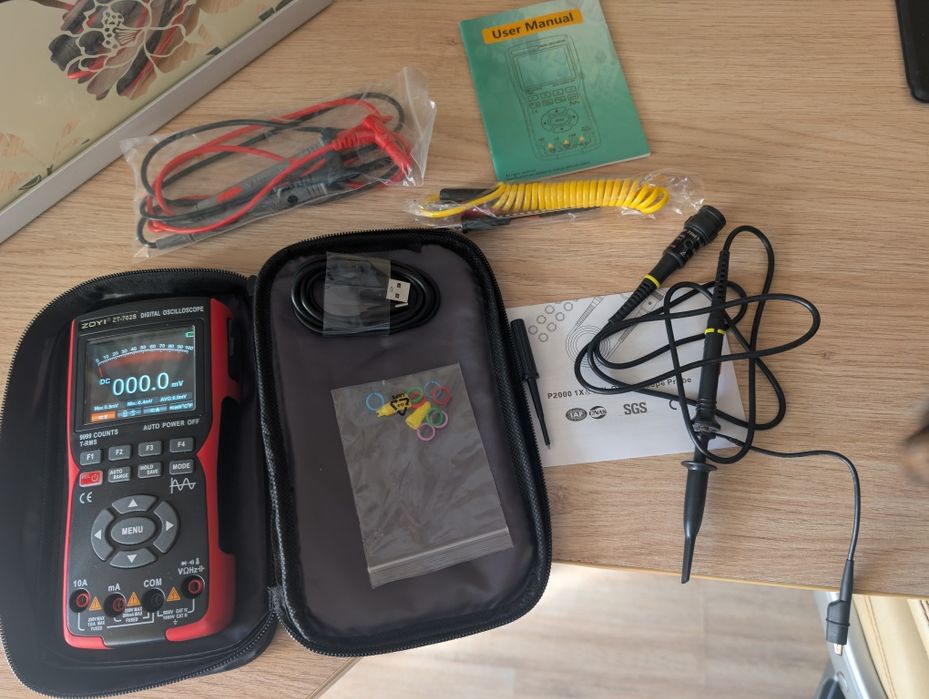

Комплектація ZT-702S:

прибор ZT-702S
вимірювальний осцилографічний щуп P2060 з аксесуарами
вимірювальні щупи для мультиметра,
температурний зонд із виносним датчиком К-типу
Li-Ion акумулятор типу 18650 на 2000 mA/h
USB-кабель для заряджання та передавання даних
кейс для зберігання і транспортування приладу та приладдя й інструкція.
