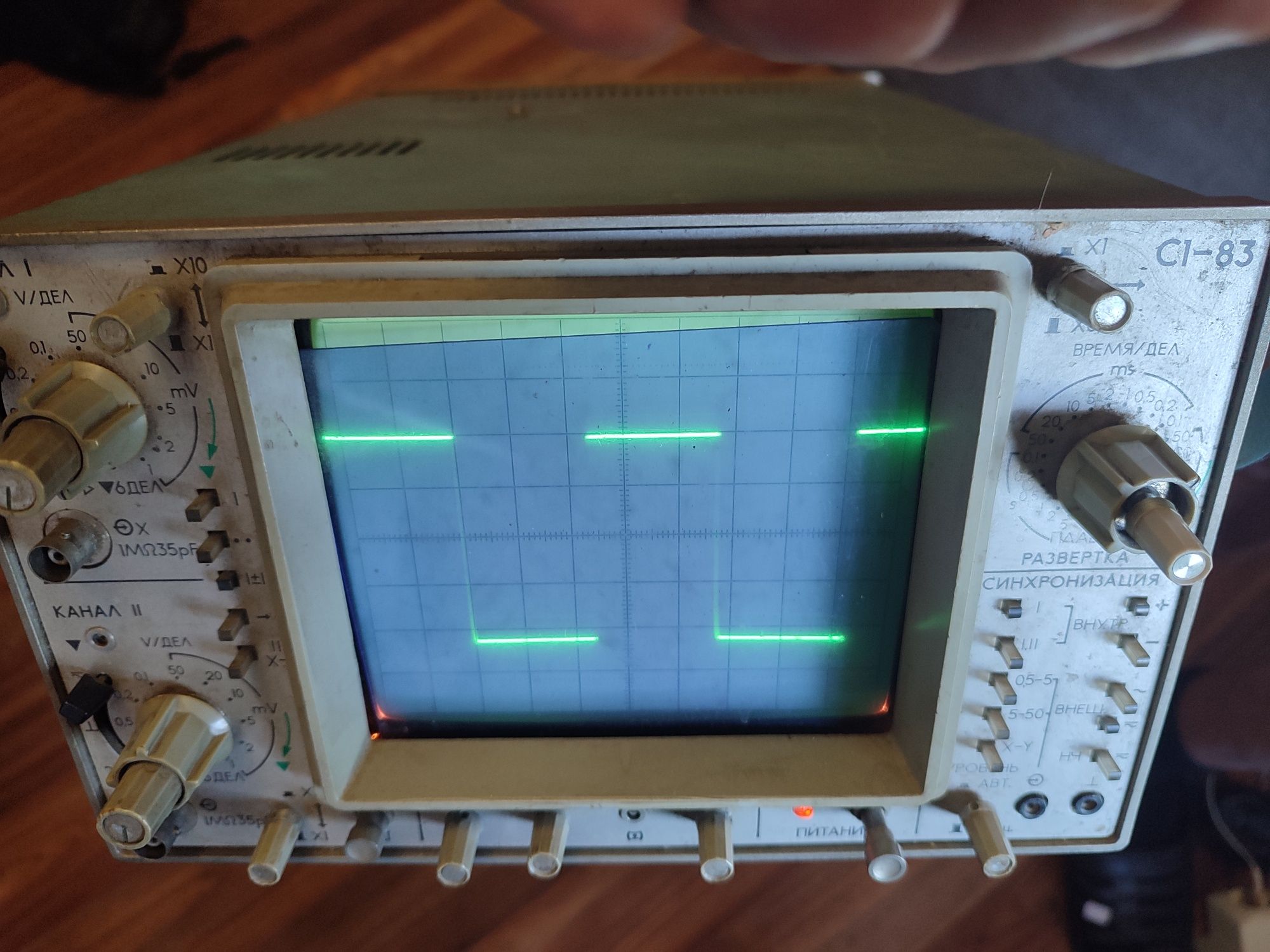

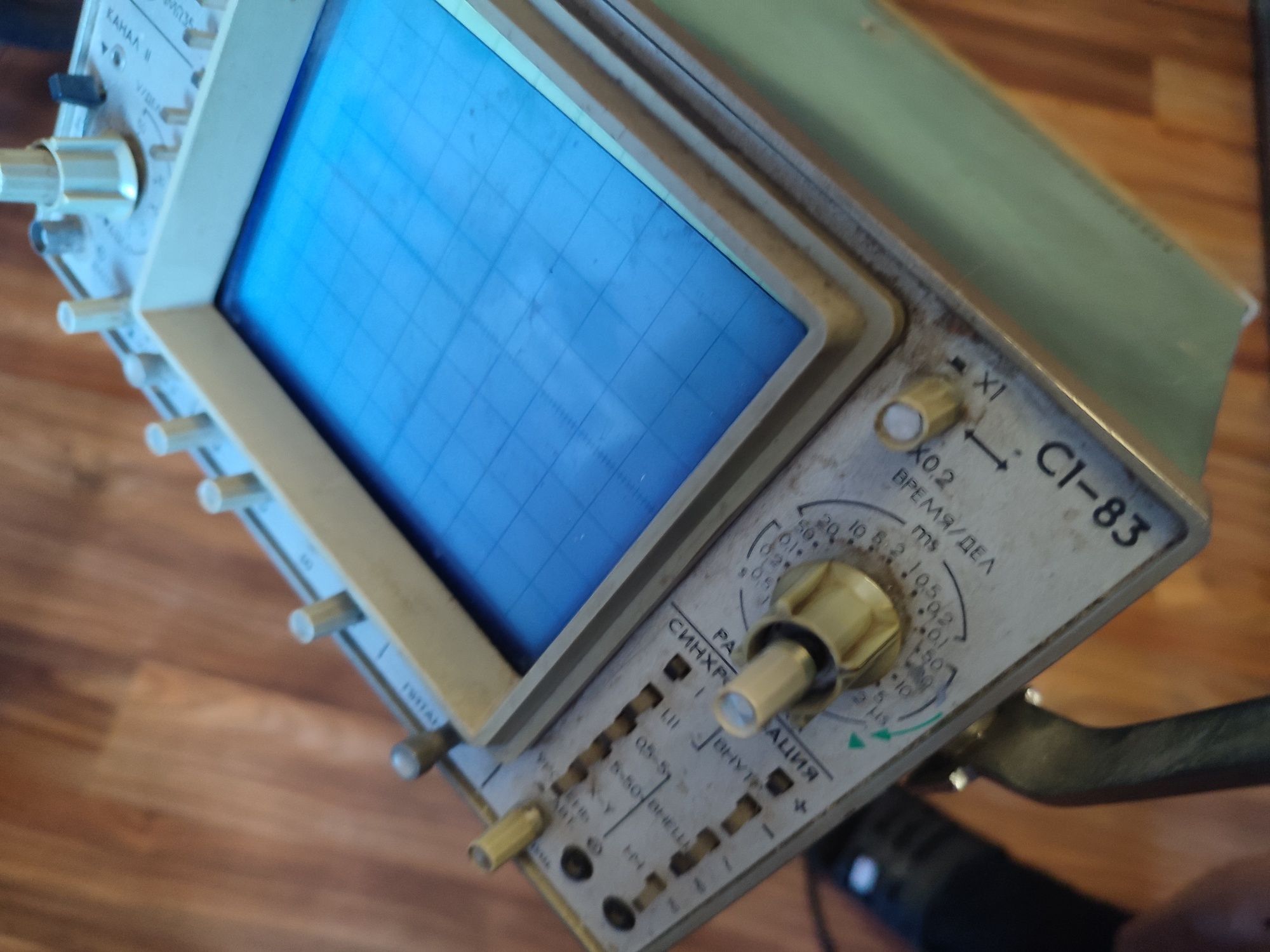

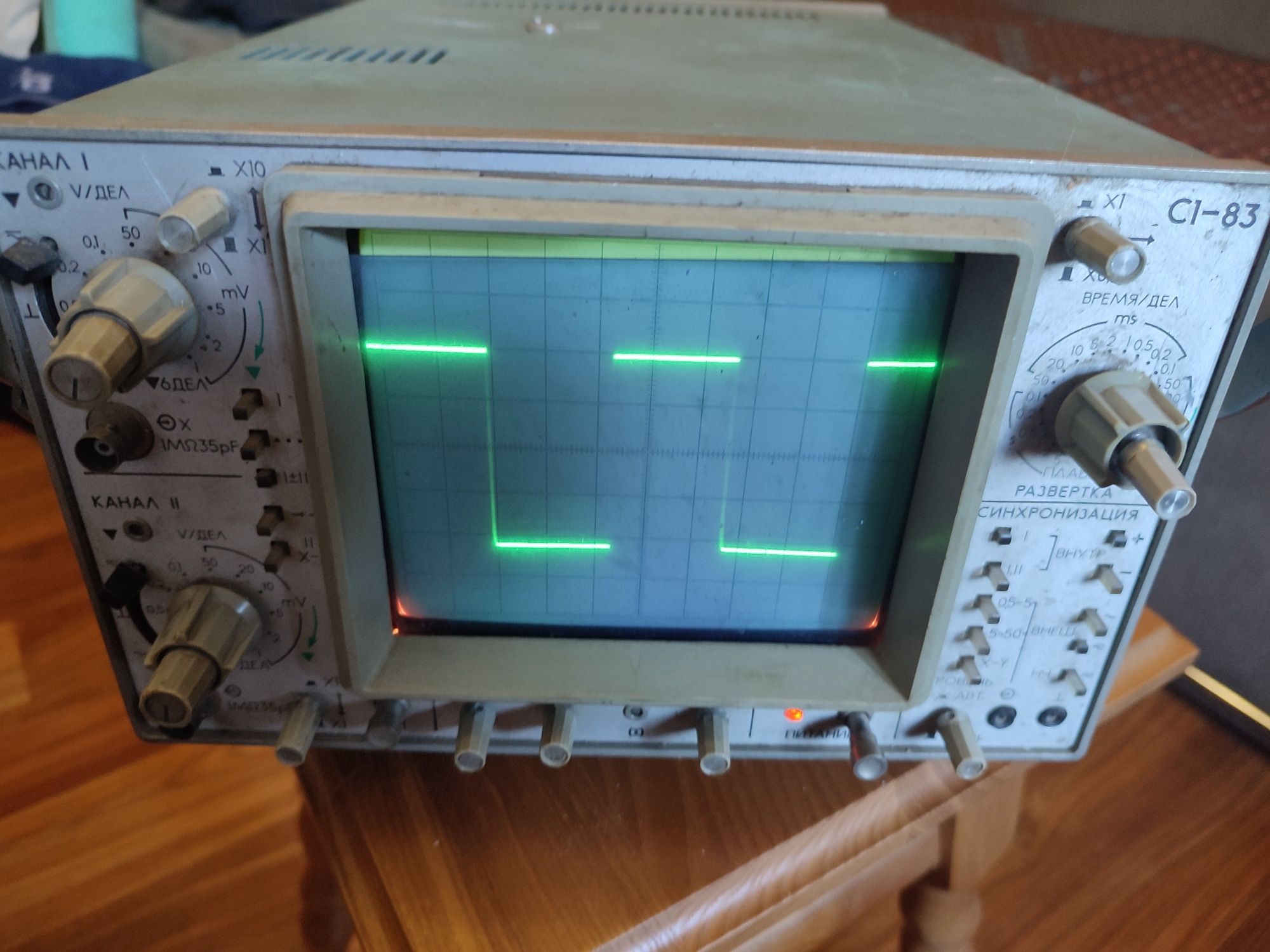

Осцилограф С1-83 призначений для візуального спостереження і дослідження електричних сигналів в діапазоні частот (0 - 5) МГц шляхом:
вимірювання амплітудних і часових параметрів досліджуваного сигналу

одночасного зображення двох досліджуваних сигналів на одній розгортці
зображення функціональних залежностей між двома сигналами в режимі XY.С1-83 дозволяє проводити вимірювання тиску в діапазоні 400 мкВ - 200 в і тимчасових інтервалів в діапазоні 400 нс - 20 с.
Застосовується в лабораторних, цехових і польових умовах.
Основні & nbsp; техгніческіе характеристики & nbsp; С1-83:
Вертикальне відхиленняЧисло каналів 2Смуга пропускання (0 - 5) МГцЧас наростання ПХ 70 нсКоефіцієнт відхилення 0,1 мВ / справ - 2 В / справ (ряд 1-2-5) & nbsp;основна похибка & plusmn; 4%Максимально допустимий сумарне значення постійного і змінного напруги: & nbs p;на входах I і II 160 Вна вході дільником 1:10 200 ВВхідний імпеданс: & nbsp;безпосередній вхід 1 MОм / 35 пФз дільником 1:10 10 MОм / 15 пФ
Горизонтальне відхиленняРежим роботи: автоколебательний, який чекає Коефіцієнт розгортки (0,5 - 5 * 106) мкс / справ & nbsp;основна похибка & plusmn; 5%основна похибка при використанні множника розгортки & plusmn; 8%Зовнішня синхронізація: & nbsp;діапазон частот 1 Гц - 5 МГцамплітуда (0,5 - 50) У
