Fluke PM3370B
• Це комбінований осцилограф: поєднує аналоговий (реального часу) осцилограф + цифрове накопичення (DSO) в одному пристрої.
• Два канали (CH1 і CH2).
• Полоса пропускання (аналоговий режим): 60 МГц.
• Частота дискретизації (digital mode): 200 MS/s (мільйонів вибірок за секунду).
• Глибина пам’яті (memory depth): ~ 32 000 точок (32 k) для 2-канальних моделей.
• Вертикальне поділення (чувствительность): від ~ 2 мВ до ~ 5 В / поділ.
• Час фронту («rise time»): приблизно 1,75 нс.
• Вхідна імпеданс: 1 МОм (для каналу).
• Максимальна вхідна напруга: до ~150 В RMS у високому опорі (1 МΩ).
• Діапазон часової бази: від 20 нс/діл до 0,5 с/діл (залежить від режиму).
• Має функцію Autoset — для автоматичного підбору каналів, тригеру та часової бази.
• Авторейнджинг (autoranging): вертикальний коефіцієнт підсилення та тимчасова база можуть автоматично підлаштовуватись під вхідний сигнал.
• Тригери: підтримка різних режимів, зокрема glitch trigger (сплески) з дуже короткими імпульсами (≈ 2 нс).
• Збереження форм хвиль: можна зберігати до 40 форм (або більше за бажанням / з додатковою пам’яттю) в цифровому режимі.
• Математичні обчислення: є базові математичні функції, серед яких фільтрування (наприклад, низькочастотний ФНЧ).

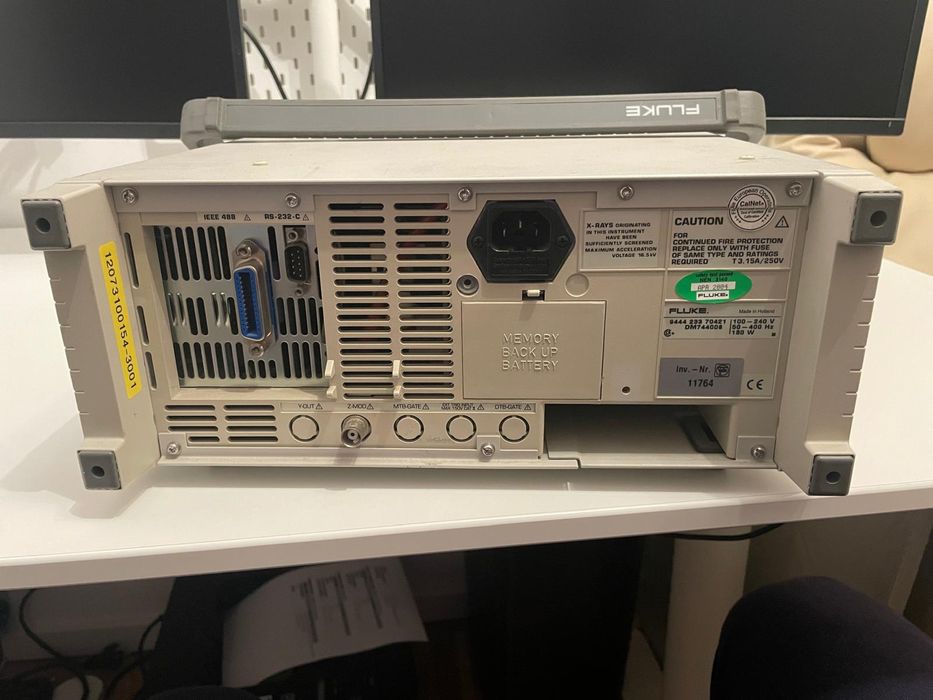

• Інтерфейс: є RS-232 для підключення до комп’ютера / принтера.
• Підтримує середнє (averaging) — для зменшення шуму та підвищення вертикального дозволу (до 16 біт).

⸻

Переваги й застосування
• Завдяки поєднанню аналогового й цифрового режимів — зручно для ширшого спектру задач:
• Аналоговий режим добре підходить для живого сигналу, коливань, шумів, відео.
• Цифровий режим — корисний для одиничних подій, імпульсів, автоматичних вимірювань.
• Авторейнджинг робить роботу більш автоматичною: він налаштовує чутливість і часову базу, щоб “тримати” сигнал у межах екрану.
• Зручний для захоплення великих форм хвиль: має пам’ять та тригери, щоб зловити складні / рідкі події.
• Підходить для лабораторного застосування, ремонту електроніки, освітніх задач.
