Осцилограф С1-65А універсальний призначений для дослідження форми електричних сигналів шляхом візуального спостереження і виміру їх амплітудних (25мВ - 300В) і тимчасових (25нс - 0,5 с) параметрів в цехових, лабораторних і польових умовах.

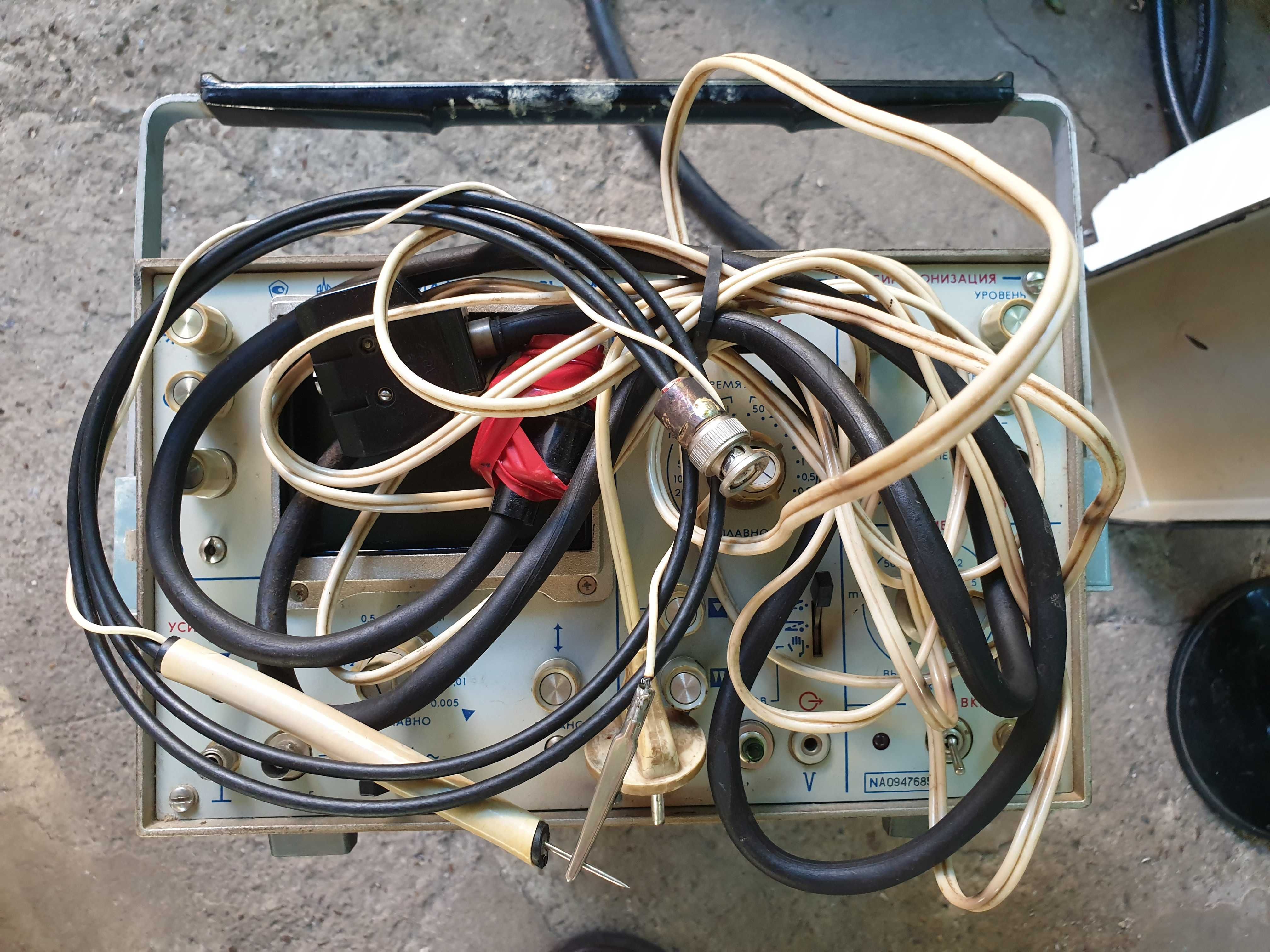

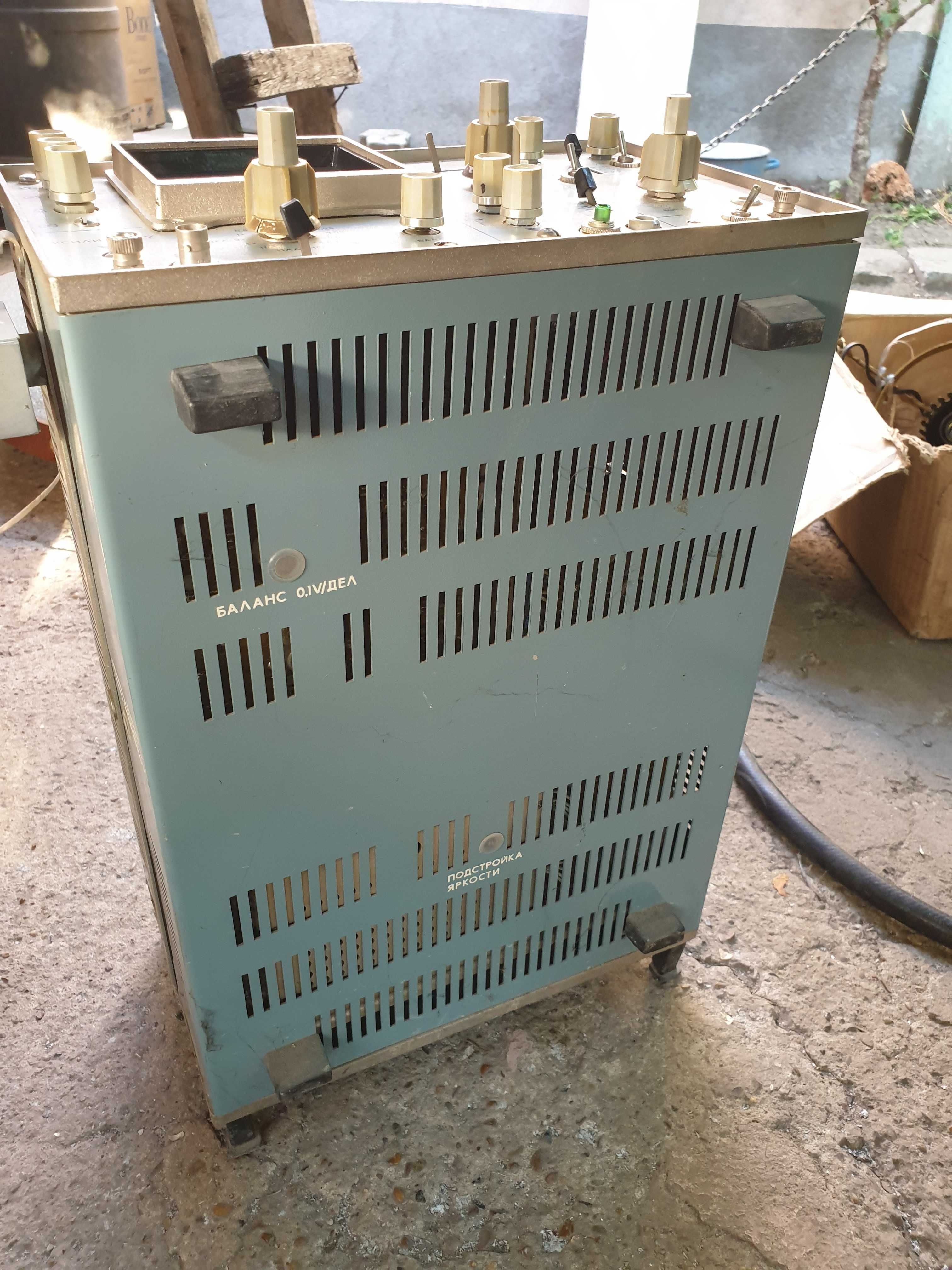

С1-65А Осцилограф


Характеристики, Осцилографи С1-65А

Вертикальне відхилення
Смуга пропускання 0-50 МГц
Час наростання 7-10 нс
Коефіцієнт відхилення 5 мВ/справ-10 В/справ, 5 мВ/справ (0-25 МГц)
Вхідний опір і ємність 1 МОм, 30 пФ; 10 МОм, 10 пФ (з виносним дільником)
Горизонтальне відхилення
Коефіцієнт розгортки 0,01 мкс/справ-50 мс/справ (з 10-кратною розтяжкою)
Режим роботи розгортки автоколивальний, режим, одноразовий
Синхронізація
внутрішня при зображенні 4,8 мм (до 5 МГц) і при зображенні 8 мм (5МГц-35МГц)
зовнішня сигналами з амплітудою 0,5-30 c частотою до 35 МГц
Похибка вимірювань амплітуди і тимчасових інтервалів 6 та 10% (на розгортці 0,01 мкс/с)
Тип індикатора ЕПТ 11ЛО2И
Робоча частина екрану 64X80 мм
Харчування 220 В, 50 Гц; 115 або 220 В, 400 Гц
Споживана потужність 125 В·А Габаритні розміри: 300X180X420 мм
Маса 16 кг
