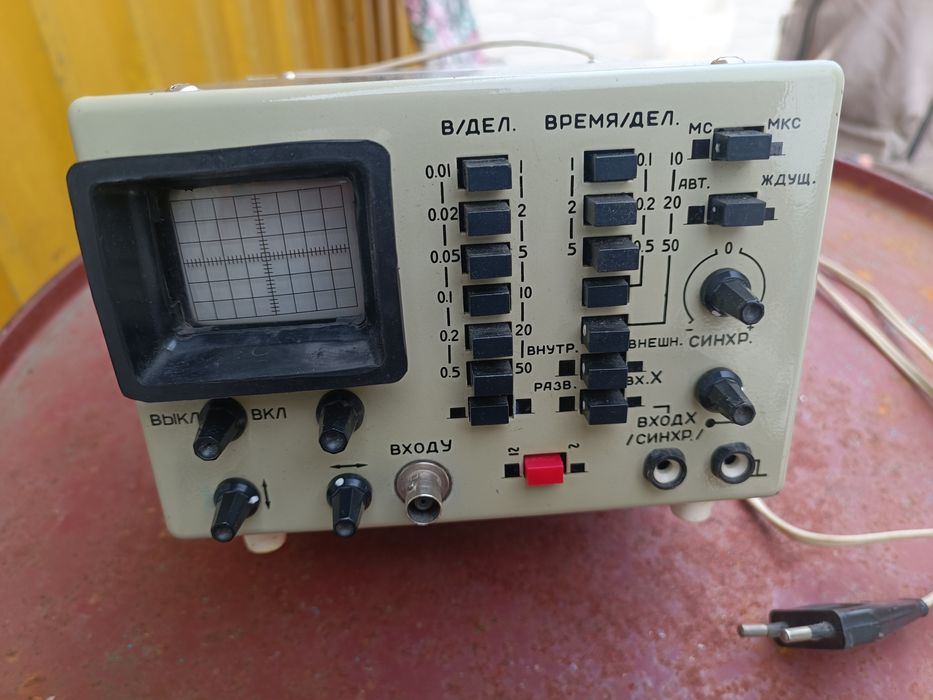

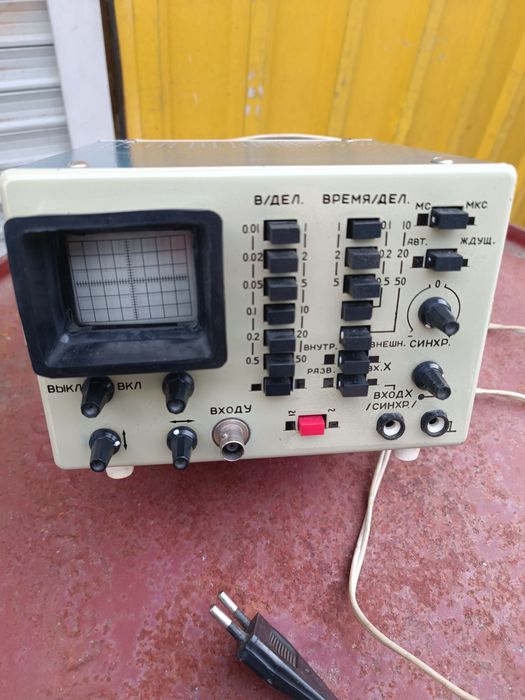

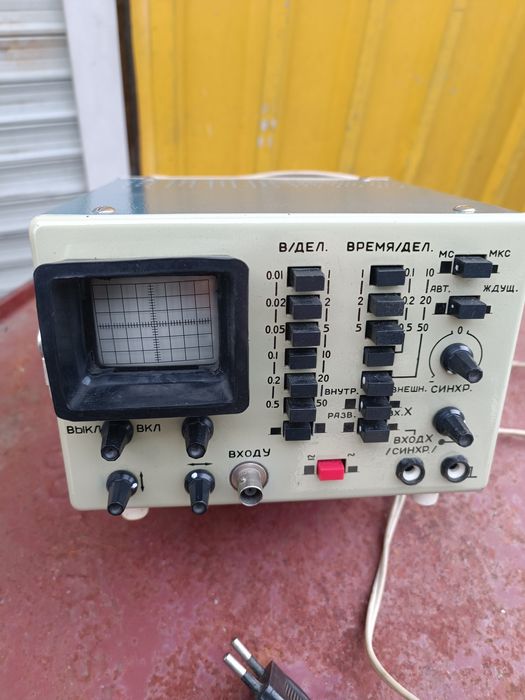

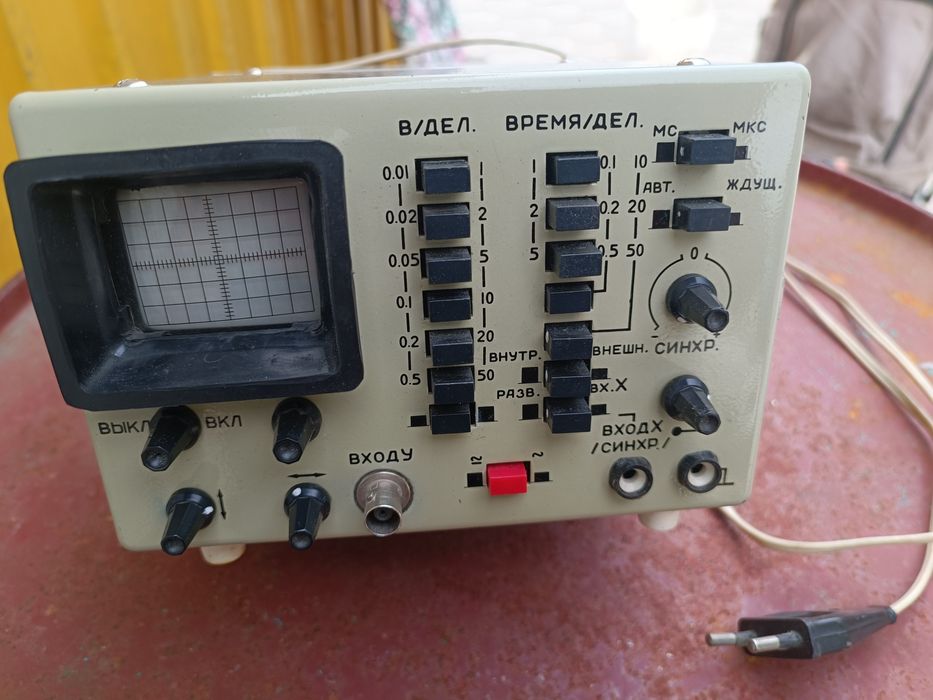

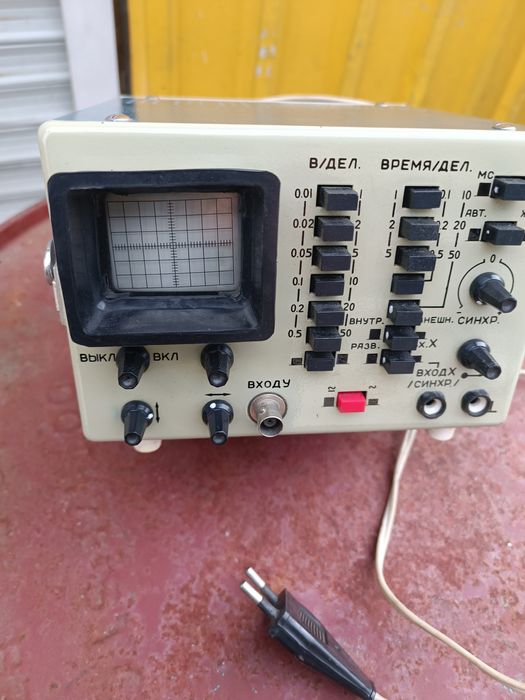

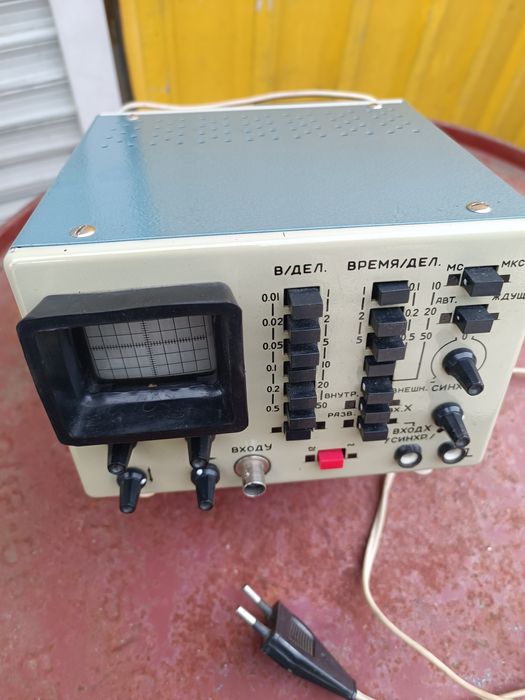

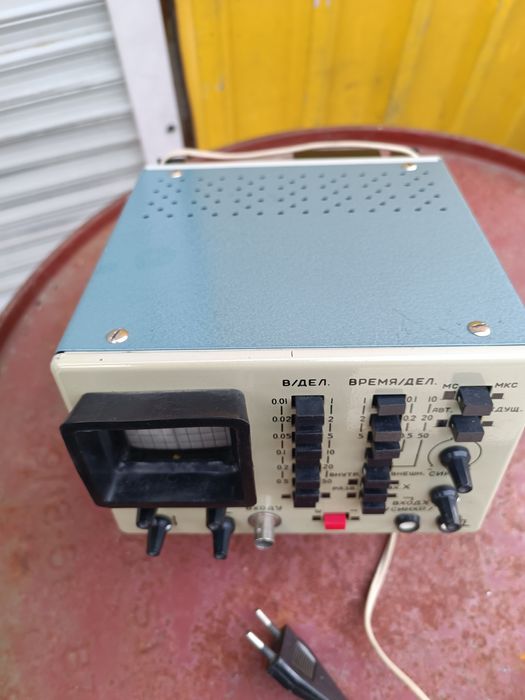

ОМЛ-3М — одноканальный осциллограф с полосой пропускания канала вертикального отклонения 5 МГц, диагональ экрана ЭЛТ — 50 мм (2,0 дюйма). Имеет вход внешнего запуска и синхронизации развёртки.
Вертикальное отклонение Ширина полосы 3 Гц ... 100 МГц Неравномерность частотной характеристики от 3 до 5 МГц при амплитуде 4 деления - не более 3 дБ от 0 до 3 МГц - не более 10% Входное сопротивление при открытом входе 1 МОм/40 пФ Коэффициенты отклонения 0,01 В/дел; 0,02 В/дел; 0,05 В/дел; 0,1 В/дел; 0,2 В/дел; 0,5 В/дел; 1 В/дел; 2 В/дел; 5 В/дел; 10 В/дел; 20 В/дел; 50 В/дел Погрешность ± 15 % Макс. входное напряжение 300 В (сумматное переменное и постоянное) Горизонтальное отклонение Коэффициенты разверток 0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 50 мкс/дел 0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 50 мс/дел Погрешность ± 15 % Режимы развертки авто ждущий Параметры синхронизации Источники синхронизации исследуемым сигналом внешний Внутренняя синхронизация 1 дел (20 Гц ... 5 МГц) Внешняя синхронизация 1 В (20 Гц ... 5 МГц) Калибратор меандр (1 кГц, 0,6 В) Экран 30 х 40 мм (6 х 8 дел) Питание 42 В ± 10 % 50 Гц Потребляемая мощность 30 ВА Габаритные размеры 214 х 194 х 128 мм Масса 3,5 к
