Характеристики та опис
Основні атрибути
Виробник
TTNergy
Країна виробник
Китай
Види індикації
Світлова
Допустима пікова потужність
8400 Вт
Інші функції і особливості
Самодіагностика, Захист від зниженої напруги, Захист від перенапруги, Обмеження по струму, Обмеження перенапруги, Захист від перевантаження по максимальному струму
Захист від короткого замикання
Так
Захист від перегріву
Так
Захист від перевантажень
Так
Захист від розряду акумуляторної батареї
Так
ККД, не менше
97 %
Коефіцієнт перетворення
0.99
Номінальна вхідна напруга
230 В
Номінальна вихідна напруга
230 В
Перевантажувальна здатність
200%
Сонячна батарея
Так
Стан
Новий
Тип робочої величини
Напруга
Форма вихідної напруги
Чиста синусоїда
Кількість фаз живлення
1
Габаритні розміри
Вага
8 кг
Висота
116 мм
Довжина
442 мм
Ширина
358 мм
Користувальницькі характеристики
Максимальна робоча температура довкілля
50
Мінімальна робоча температура довкілля
-10
Номінальна потужність
4200 кВт
Номінальний струм
18.2
Частота
50

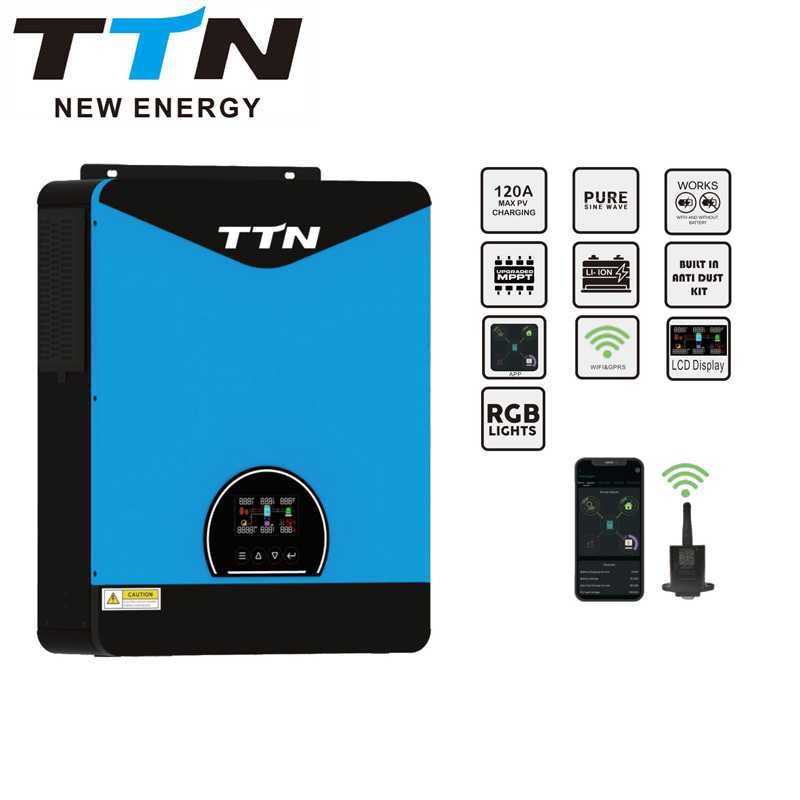

Гібридний інвертор TTN TECO 4.2KW / 24V, чиста синусоїда, MPPT, сонячний інвертор, On/Off Grid
TTNergy TECO – це багатофункціональний інвертор/зарядний пристрій, що поєднує в собі функції інвертора, сонячного зарядного пристрою і зарядного пристрою для акумуляторів, що забезпечує безперебійну підтримку живлення. Широкі можливості його РК-дисплея і кнопки керування забезпечують зарядний пристрій функціями, що налаштовуються, як-от сила струму заряджання акумулятора, пріоритет заряджання від мережі змінного струму/фотоелектричних панелей і допустима вхідна напруга залежно від різних застосувань.

Гібридний сонячний інвертор TTNergy дає змогу під'єднувати акумуляторні батареї без необхідності інвестувати в окремі зарядні системи та компоненти. Цей інвертор може замінити багато старих простих інверторів, дозволяючи використовувати акумуляторні батареї. Якщо ви замінюєте старий інвертор, не забудьте перевірити його сумісність. Перед підключенням нового гібридного сонячного інвертора може знадобитися система запобіжників постійного струму з уповільненим режимом дії для підключення до вхідних ліній фотоелектричних панелей (PV).

Інвертор TTN TECO забезпечує роботу під'єднаних до нього пристроїв коштом електроенергії, яку він отримує з мережі, і одночасно підтримує заряд акумуляторів, що включені в систему. У разі відключення електрики в мережі інвертор автоматично вмикає живлення від батареї та дає змогу працювати під'єднаним до нього пристроям. Оскільки цей перехід здійснюється миттєво, пристрій-споживач продовжує працювати без перерви. У разі відновлення мережевого живлення, інвертор автоматично продовжує роботу під'єднаних до нього пристроїв від мережі й одночасно починає заряджання акумуляторів.

Інвертор TTN TECO виробляє чисту синусоїдальну хвилю та може давати на виході змінний струм, близький до частоти мережі. Він має перевагу перед інверторами з апроксимованою синусоїдою і здатний забезпечувати енергією такі пристрої, як холодильники, пральні машини, праски, кондиціонери, телевізори.

Основні особливості

Сонячний інвертор із чистою синусоїдою (On/Off Grid)
Вихідний коефіцієнт потужності 0.99
Інвертор може працювати з батареєю або без неї
Відновлення заводських налаштувань однією кнопкою
Вбудований контролер MPPT 120A для заряджання від сонячних панелей: макс 6200 Вт (для моделей 3.6KW/4.2KW), макс 6500 Вт (для моделі 6.2KW)
Високий діапазон вхідної напруги від лінії фотоелектричних панелей (60-500VDC)
Функція холодного старту
Функція «Вирівнювання батареї» для запобігання стратифікації в лужно-кислотних батареях та їх подальшої сульфатації.
Інтегрований антипиловий комплект для суворого навколишнього середовища
Інтелектуальна система зарядки для оптимізації терміну служби батареї
Дві вихідні лінії (головна і додаткова)
Керування через WIFI/GPRS доступне за допомогою додатків для lOS і Android
Налаштування за допомогою вбудованого РК-екрана і кнопок:
Пріоритету Мережа/Сонячні панелі
Сили струму заряджання залежно від умов
Напруги заряджання (від 25 В до 30 В з кроком 0.1 В) залежно від типу батарей (кислотно-лужні, AGM, гелеві, літієві, в т.ч. LiFePo4)
Діапазону напруги для живлення різних побутових пристроїв
Характеристики
Тип: гібридний перетворювач напруги
Фазність вхід/вихід: 1 фаза/1 фаза
Потужність:
вихідна: 4200 Вт
вхідна (лінія PV): 6200 Вт
Параметри режиму роботи від мережі:

Форма необхідного вхідного сигналу: синусоїдальна (від мережі або генератора)
Номінальна вхідна напруга: 230 В (AC), частота 50/60 Гц (автоматичне визначення)
Максимальна вхідна напруга: 300 В (AC)
Нижня межа напруги мережі: 170 В ±7 В (UPS) / 90 В ±7 В (для побутових приладів)
Нижня межа напруги повернення: 180 В ±7 В (UPS) / 100 В ±7 В (для побутових приладів)
Верхня межа напруги мережі: 280 В ±7 В
Верхня межа напруги повернення: 270 В ±7 В
Перемикання межі потужності: у разі падіння вхідної напруги змінного струму в діапазон 170 В - 90 В, вихідна потужність буде лінійно знижена від 100% до 50% від номіналу.
Ефективність режиму роботи в мережі: >95% (батарея повністю заряджена)
Швидкість реакції перемикання: 10 мс (UPS), 20 мс (для побутових приладів)
Параметри режиму роботи Інвертора (від батареї):

Потужність на виході: 4200 Вт
Форма вихідного сигналу: синусоїдальна
Вихідна регульована напруга: 230 В ±5% (AC), частота 50 Гц
Пікове значення ефективності: 93%
Захист від перевантаження за потужністю: 5 с (101%-150%), 3 с (>150%)
Номінальна напруга батареї: 24 В (DC)
Напруга холодного старту: 23 В (DC)
Режим «Низький заряд батареї»: 22 В (навантаження 50%) / 21 В (навантаження >=50%)
Режим «Низький заряд батареї», напруга повернення: 22.5 В (навантаження 50%) / 22 В (навантаження >=50%)
Нижня межа напруги батареї: 20.5 В (навантаження 50%) / 20 В (навантаження >=50%)
Верхня межа напруги заряду батареї: 32 В (DC)
Верхня межа напруги батареї: 33 В (DC)
Енергоспоживання без навантаження: 35 Вт
Доступна потужність ліній (On-Grid):

Повна потужність: 4200 Вт
Максимальна потужність головної лінії: 4200 Вт
Максимальна потужність вторинної лінії: 1400 Вт
Відсічення напруги батареї для головної лінії: 26 В (DC)
Зворотна напруга для головної лінії: 27 В (DC)
Режим заряджання від мережі/генератора:

Алгоритм заряджання: 3 ступені
Максимальний струм заряджання: 100 А (AC)
Напруга зарядки: 29.2 В (кислотно-лужні батареї) / 28.2 В (AGM, гелеві)
Плаваюча напруга заряджання: 27 В (DC)
Режим заряджання від MPPT:

Максимальна потужність лінії PV (кластера панелей): 6200 Вт
Номінальна напруга лінії PV: 240 В (DC)
Діапазон напруг лінії PV: 60 В - 500 В (DC)
Максимальний струм зарядки (зарядка від мережі + сонячні панелі): 120 А
Режим інтеграції в мережу:

Номінальна напруга на виході: 220 В / 230 В / 240 В (AC)
Напруга живлення мережі: від 195 В до 253 В (AC)
Частота мережі живлення: 49-51 Гц ±1 Гц / 59-61 Гц ±1 Гц
Номінальна сила струму на виході: 18.2 А
Коефіцієнт потужності: >0.99
Максимальна ефективність перетворення DC/AC: 97%
Загальні характеристики:

Керування: передня панель, RS232, RS485, WIFI (окремий модуль)
Охолодження: активне охолодження
Робоча температура: від -10 °С до +50 °С
Вага: 8.0 кг
Розмір: 442 x 358 x 116 мм
