Продам реле обмеження потужності Новатек Електро ОМ-163 за 1500 грн.
Комплект: реле, упаковка, інструкція.

Реле потужності Novatek Electro OM-163 від надійного українського виробника, монтаж на DIN рейку, повний аналог реле напруги РН-260t (RN-260t).
Головні плюси - багатофункціональність (контролює повну, активну, реактивну потужність, струм, напругу), швидкісне потужне вбудоване реле (63 ампера), захист від запису параметрів (блокування перемикачем та/або паролем меню).
Приклад використання: обмеження потужності для орендаря /суборендаря приміщення, показники можна зручно дивитися на індикаторі (але не змінювати), плюс захист техніки від перепадів напруги живлення.

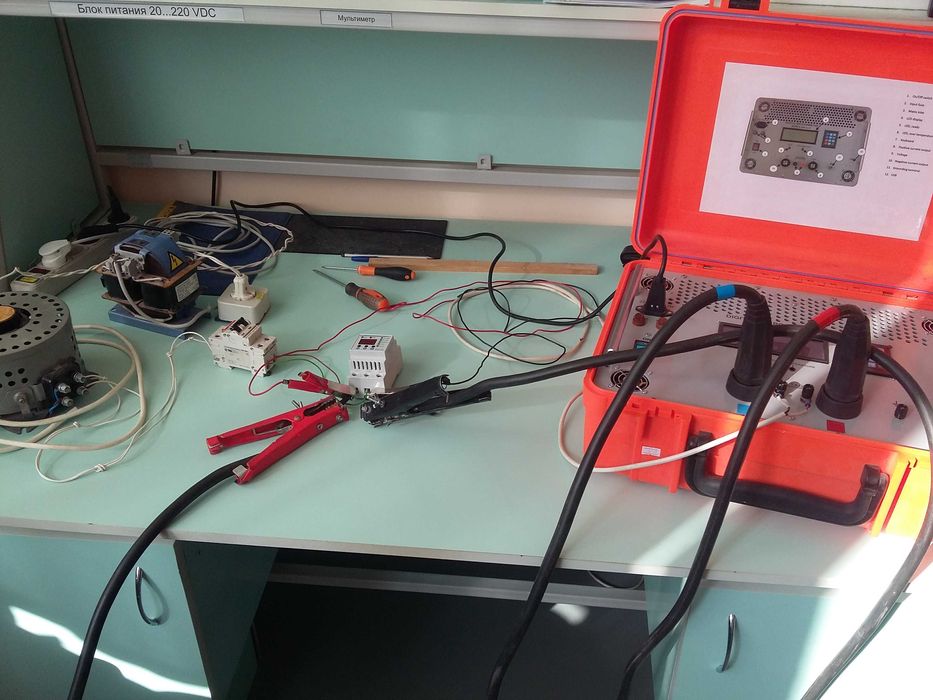

Проведено тестування, тому що лежало без використання довгий час.

Простий опис.
Пристрій може бути використаний як:
- Реле напруги (призначене для захисту побутового та промислового електрообладнання, холодильників, кондиціонерів, пральних машин, теле-, відео- та аудіотехніки і т.п. від неприпустимих коливань напруги в мережі і наслідків обриву нейтралі, нуля).
- Реле обмеження споживаної потужності (від 1 до 14 кВA).
- Реле обмеження споживаного струму (від 1 до 63 A).
- Цифровий мультиметр (індикація повної, активної, реактивної потужності, споживаного струму, напруги мережі).
Призначений для захисту (відключення) підключеного до нього обладнання у випадках:
- Перевищення значення порога контрольованого параметра (повна потужність, активна потужність, реактивна потужність, діючий струм).
- Відхилення напруги мережі від встановлених значень (максимальна і мінімальна напруга).
- Перевищення температури контактної групи (85° С)
Індикатори на лицьовій панелі реле показують:
- Стан навантаження (включено / відключено).
- Стан аварії / відліку часу.
- Тип інформації на дисплеї / тип аварії.
Дисплей залежно від режиму роботи показує:
- Поточне значення вимірюваного параметра.
- Час, що залишився до включення або відключення навантаження.
- Написи меню налаштувань.
- Значення встановленого параметра.
Кнопки дозволяють користувачеві:
- Входити до меню, вибирати параметри.
- Змінювати параметри вгору та вниз.

Результати тестування.

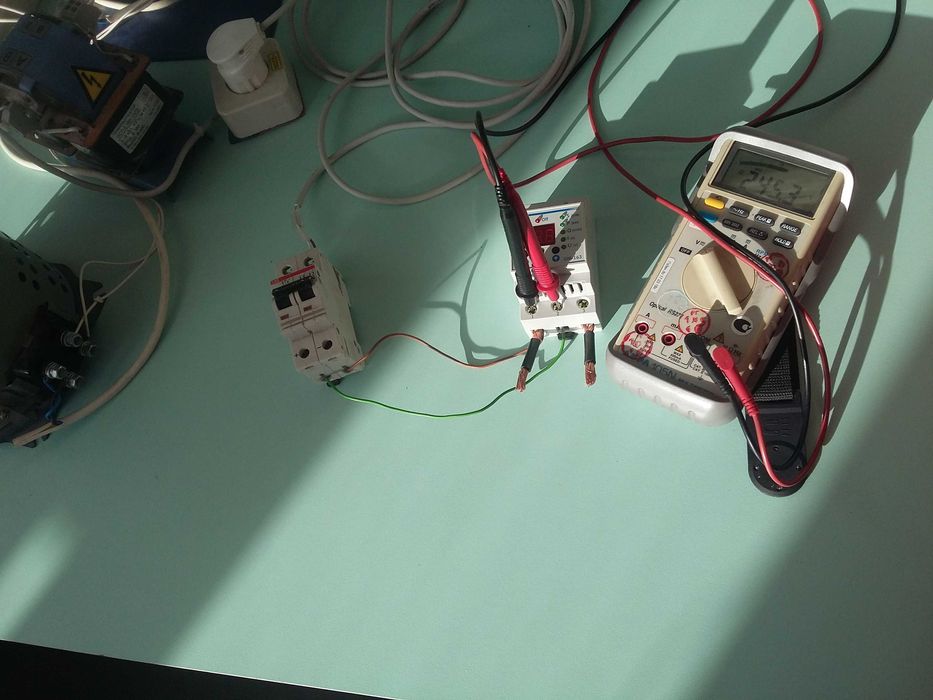

1) Випробування з вольтметром.
а) Робота при низькій напрузі:
плавне підвищення
57 В - включення, індикація "StA"
93 - починаються показання напруги, "93"
плавне зниження
84 - цифри пропадають, індикація "StA"
(за паспортом мінімальна напруга працездатності 120 В)
б) Гістерезис (налаштування "UPr" = "oFF"):
230 В - старт
знижуємо напругу
120 В - відключення
підвищуємо
165 В - включення
280 В - відключення
знову знижуємо
275 В — включення
(за паспортом контрольована напруга від 160 В, гістерезис 5 В)
в) Різке включення на неправильну напругу:
130 В - контакт не замикається
310 В - контакт не замикається
г) Точність вимірювання напруги:
Мультиметр - Індикатор ОМ-163
100 - 100
130 - 131
160 - 160
190 - 190
210 - 211
230 - 231
245 - 246
260 - 261
320 - 321
350 - 351
365 - 363
380 - 373
410 - 386
440 - 397
У діапазоні від 100 до 350 вольт точність 1 вольт (за паспортом 2 %).
д) Короткочасне пропадання живлення (вхідна напруга 230 В).
Налаштування параметрів ОМ-163: "UPr" = "on" (включення захисту напруги), "Udo" = 5 (секунд).
Після завантаження різке відключення та відразу включення живлення зовнішнім вимикачам, вісім спроб.
Сім разів контакт відключився і ввімкнувся після відліку часу, одного разу нічого не сталося.
(Багато неякісних реле на такому тесті програмно повністю "зависають")

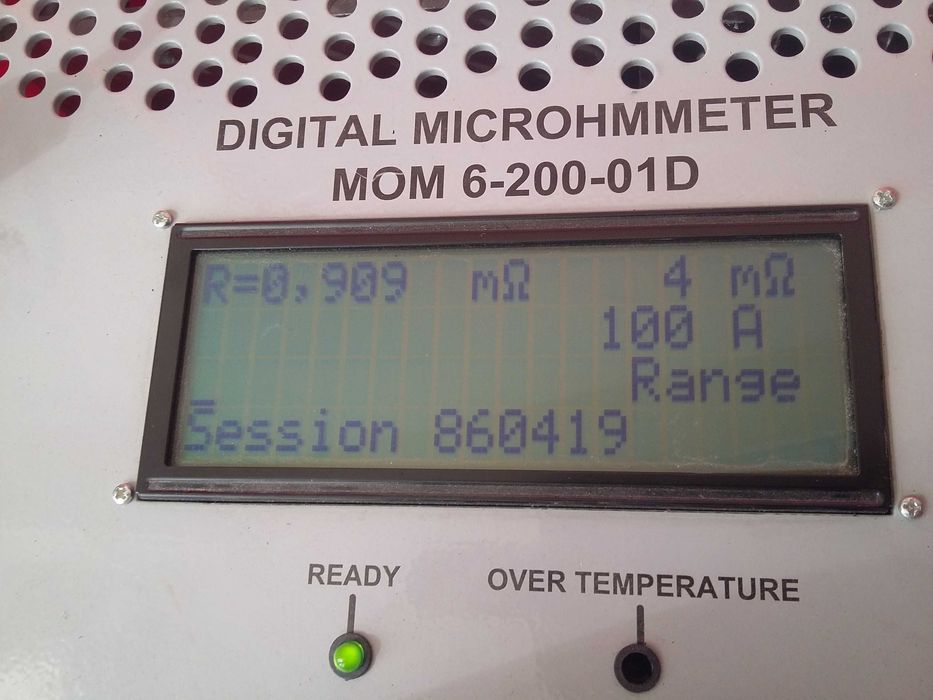

2) Випробування із мікроомметром.
При навантаженні 50 А опір замкнутого контакту - 0,905 мОм.
При 100 А (подавалося короткочасно) - 0,909 мОм.

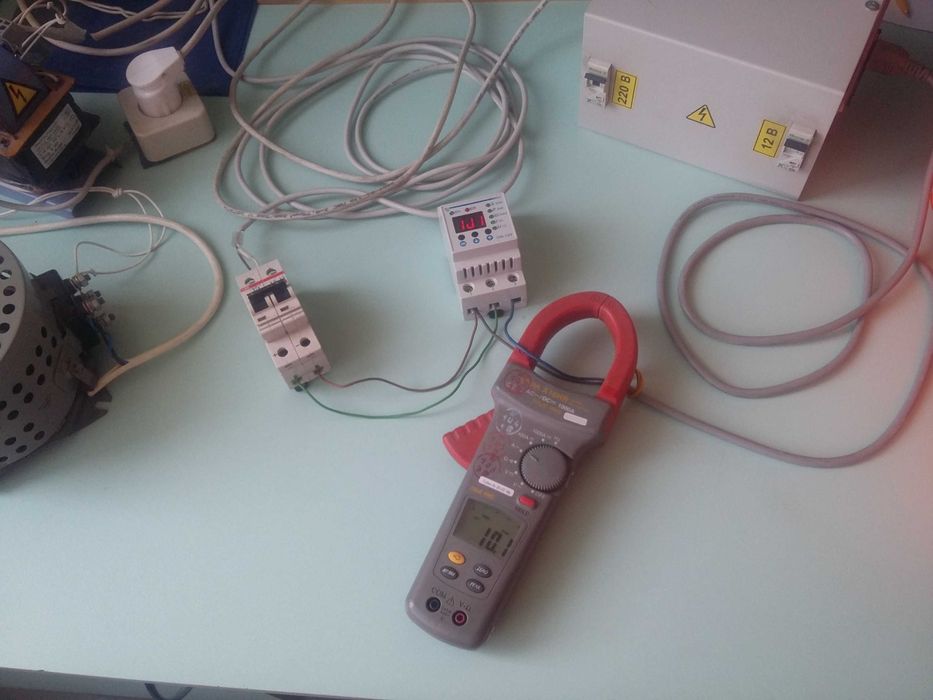

3) Випробування з амперметром.
а) Точність вимірювання струму:
Амперметр - Індикатор OM-163
45 - 44.4
40 - 39.8
35 - 35.2
30 - 30.2
25 - 24.8
20 - 20
15 - 15.1
10 - 10.1
5 - 5.2
4 - 4.2
3 - 3.2
2 - 2.2
1.5 - 1.7
1 - 1.1
0.5 - 0.6
0 - 0
Точність не гірше 0.2 А (за паспортом 2,5 %).

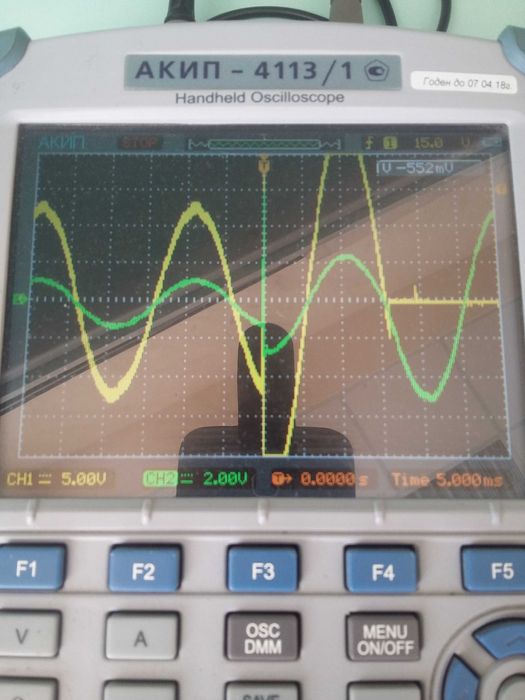

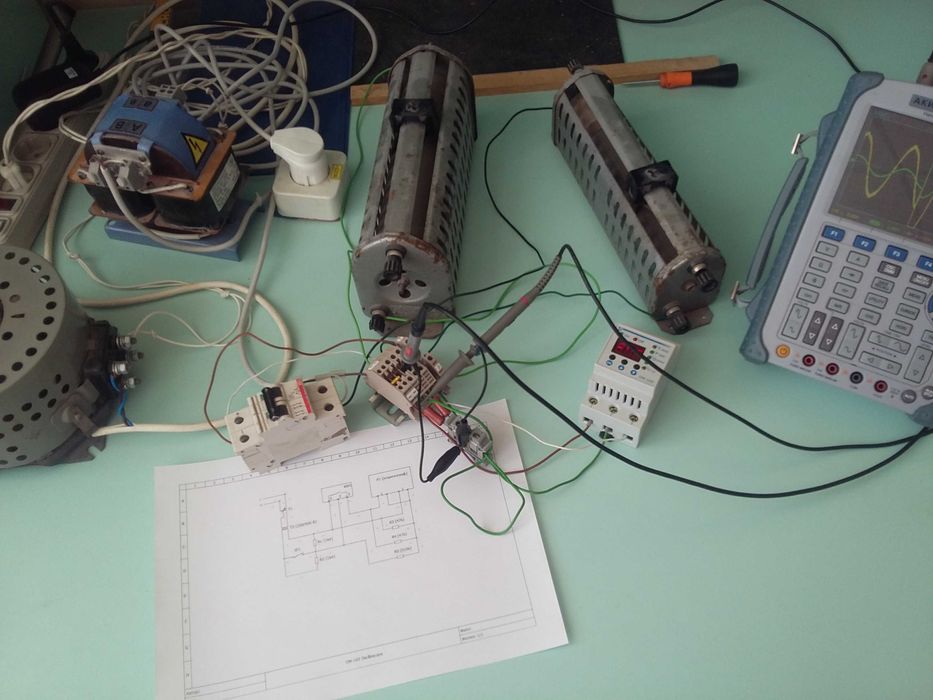

4) Випробування з осцилографом.
Налаштування ОМ-163: "UPr" = "on", "UrL" = 185, "UrH" = 270.
а) Стрибок напруги з 209 до 389 В:
16 мс, 15 мс, 15 мс, 14 мс
середнє - 15 мс (за паспортом 50 мс).
б) Стрибок напруги з 235 до 114 В:
448 мс, 388 мс, 508 мс, 360 мс
середнє - 426 мс (за паспортом 120 мс).
