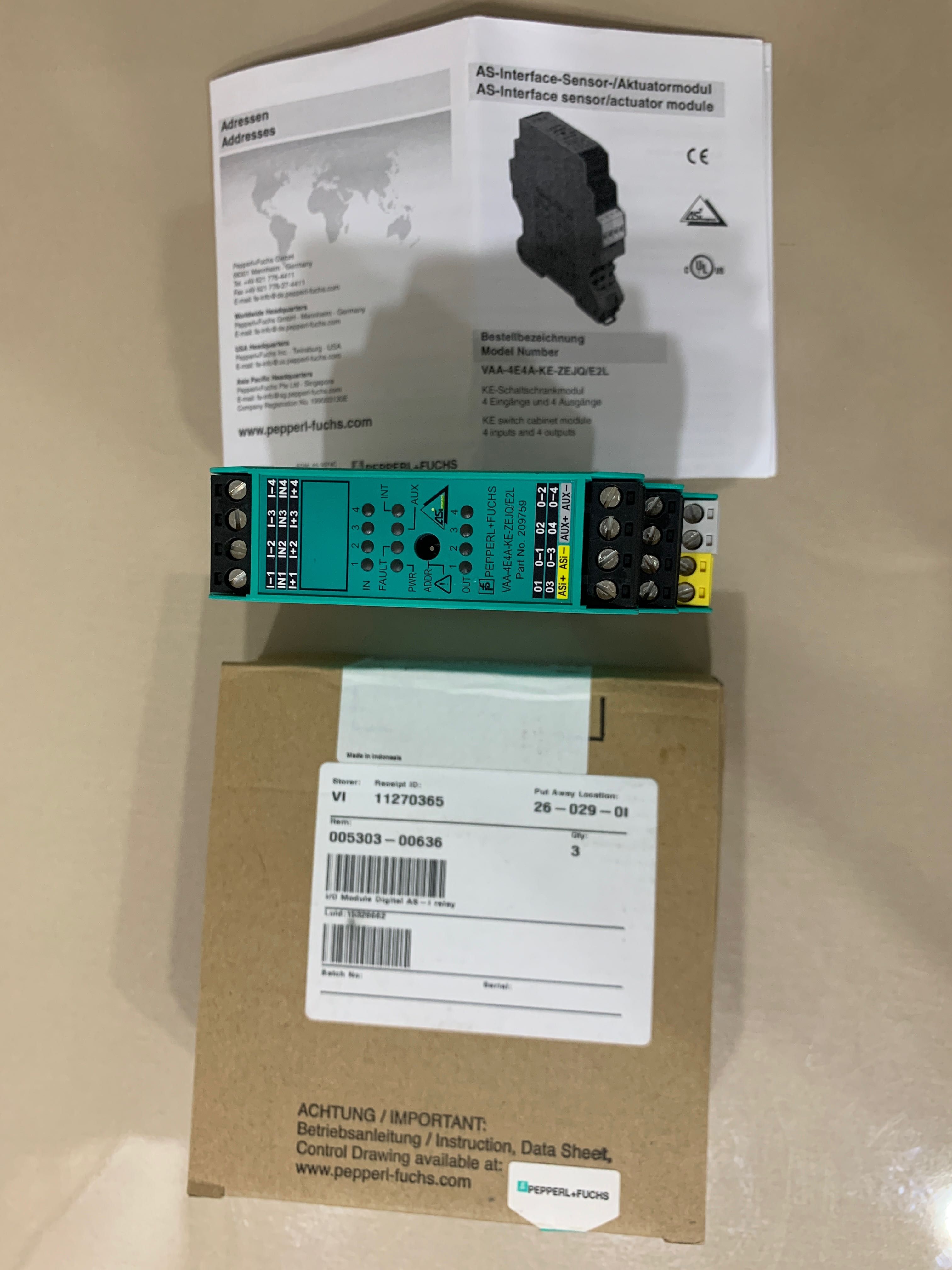

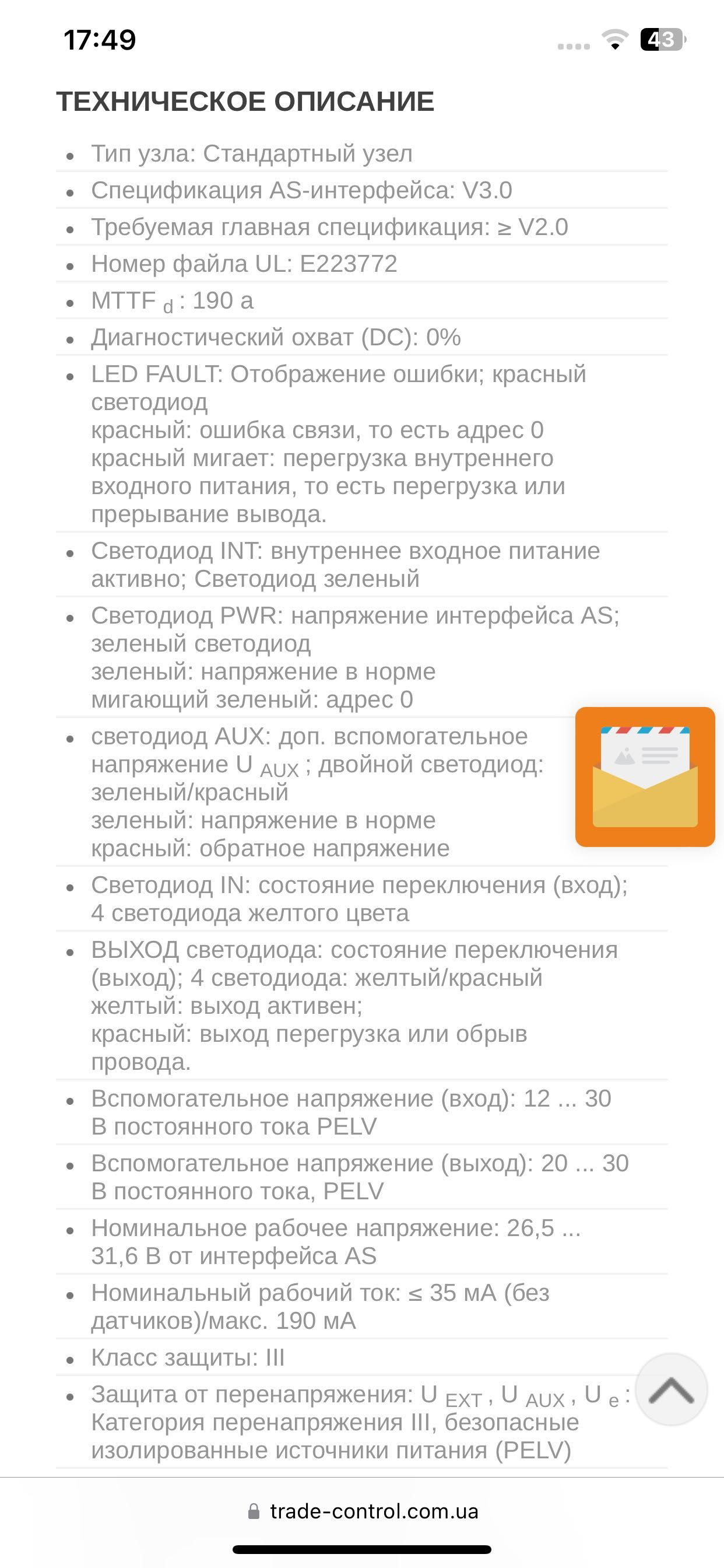

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
• Тип узла: Стандартный узел
• Спецификация AS-интерфейса: V3.0
• Требуемая главная спецификация: ≥ V2.0
• Номер файла UL: E223772
• MTTF d: 190 a
• Диагностический охват (DC): 0%
• LED FAULT: Отображение ошибки; красный светодиод
красный: ошибка связи, то есть адрес 0 красный мигает: перегрузка внутреннего входного питания, то есть перегрузка или прерывание вывода.
Светодиод INT: внутреннее входное питание активно; Светодиод зеленый
Светодиод PWR: напряжение интерфейса AS; зеленый светодиод зеленый: напряжение в норме мигающий зеленый: адрес 0
• светодиод AUX: доп. вспомогательное напряжение U AUx ; двойной светодиод: зеленый/красный
зеленый: напряжение в норме красный: обратное напряжение
• Светодиод IN: состояние переключения (вход);
4 светодиода желтого цвета
• ВЫХОД светодиода: состояние переключения (выход); 4 светодиода: желтый/красный желтый: выход активен;
красный: выход перегрузка или обрыв провода.
• Вспомогательное напряжение (вход): 12 ... 30
В постоянного тока PELV
• Вспомогательное напряжение (выход): 20 ... 30
В постоянного тока, PELV
• Номинальное рабочее напряжение: 26,5
31,6 В от интерфейса AS
• Номинальный рабочий ток: ≤ 35 мА (без датчиков)/макс. 190 мА
• Класс защиты: I|
• Защита от перенапряжения: U EXT , U AUX, Ue:
Категория перенапряжения III, безопасные изолированные источники питания (PELV)

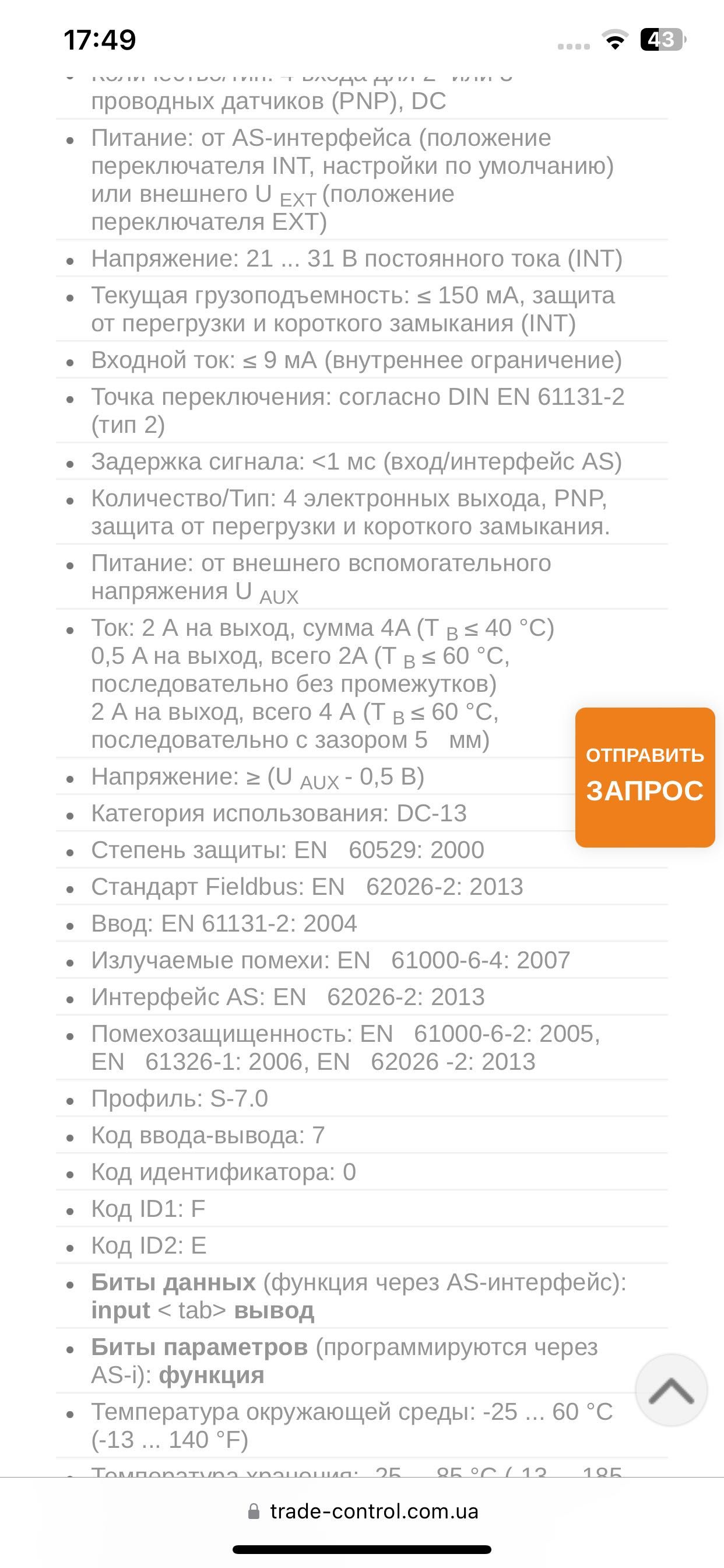

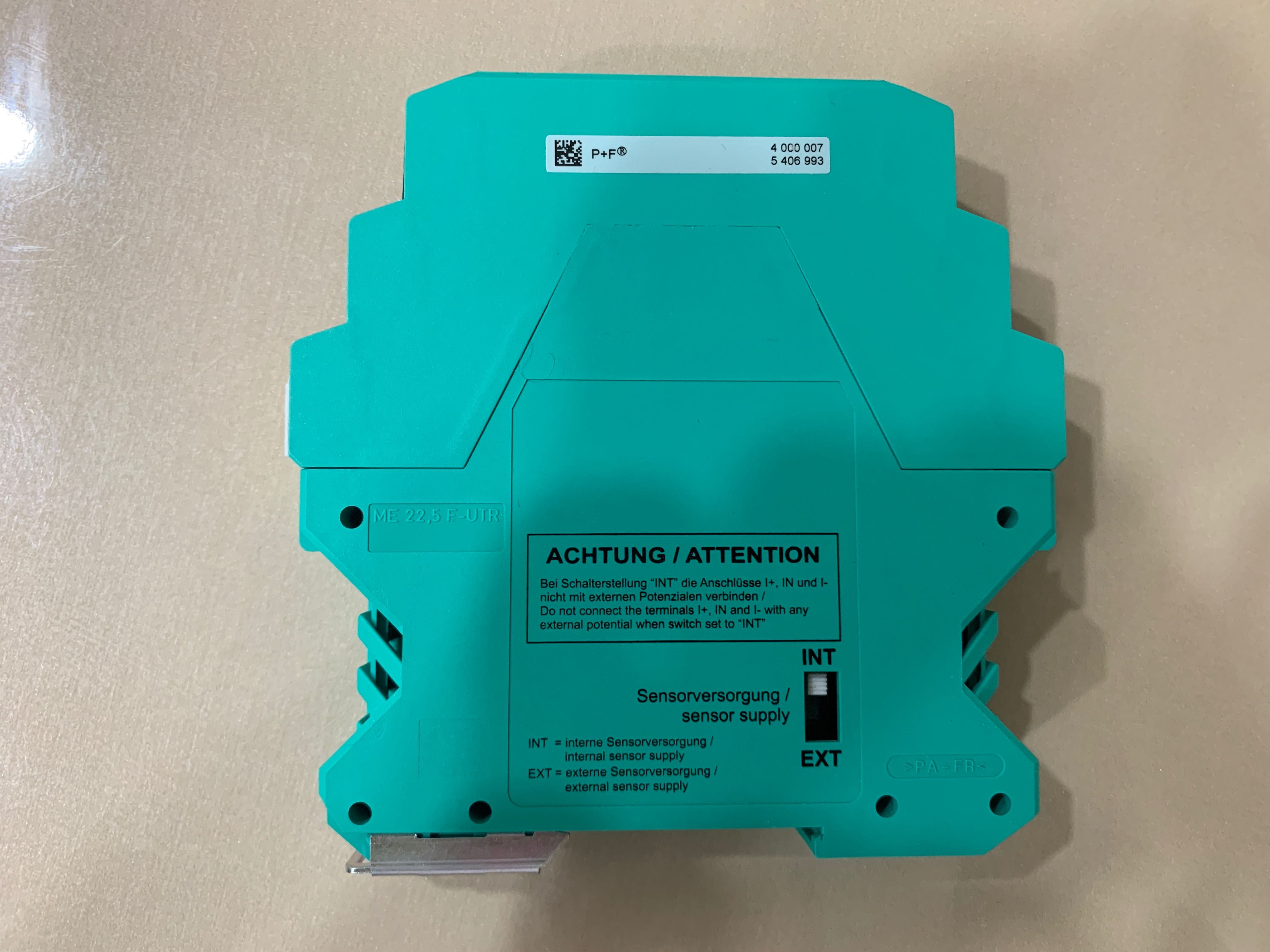

• Питание: от AS-интерфейса (положение переключателя INT, настройки по умолчанию) или внешнего U EXT (положение переключателя EXT)
• Напряжение: 21 ... 31 В постоянного тока (INT)
• Текущая грузоподъемность: ≤ 150 мА, защита от перегрузки и короткого замыкания (INT)
• Входной ток: ≤ 9 мА (внутреннее ограничение)
• Точка переключения: согласно DIN EN 61131-2 (тип 2)
• Задержка сигнала: 1 мс (вход/интерфейс AS)
• Количество/Тип: 4 электронных выхода, PNP, защита от перегрузки и короткого замыкания.
• Питание: от внешнего вспомогательного напряжения U AUX
• Ток: 2 А на выход, сумма 4А (Т в ≤ 40 °C)
0,5 А на выход, всего 2А (T в ≤ 60 °C, последовательно без промежутков)
2 А на выход, всего 4 А (T в ≤ 60 °C, последовательно с зазором 5 мм)
• Напряжение: ≥ (U AUX - 0,5 B)
• Категория использования: DC-13
• Степень защиты: EN 60529: 2000
• Стандарт Fieldbus: EN 62026-2: 2013
• Ввод: EN 61131-2: 2004
• Излучаемые помехи: EN 61000-6-4: 2007
• Интерфейс AS: EN 62026-2: 2013
• Помехозащищенность: EN 61000-6-2: 2005,
EN 61326-1: 2006, EN 62026-2: 2013
• Профиль: S-7.0
• Код ввода-вывода: 7
• Код идентификатора: 0
• Код ID1: F
• Код ID2: E
• Биты данных (функция через AS-интерфейс):
input tab> вывод
• Биты параметров (программируются через
AS-i): функция
• Температура окружающей среды: - 25 ... 60 °C
(-13 ... 140 °F)
TandonaTUna VASUALna 25 05 00 / 12 105

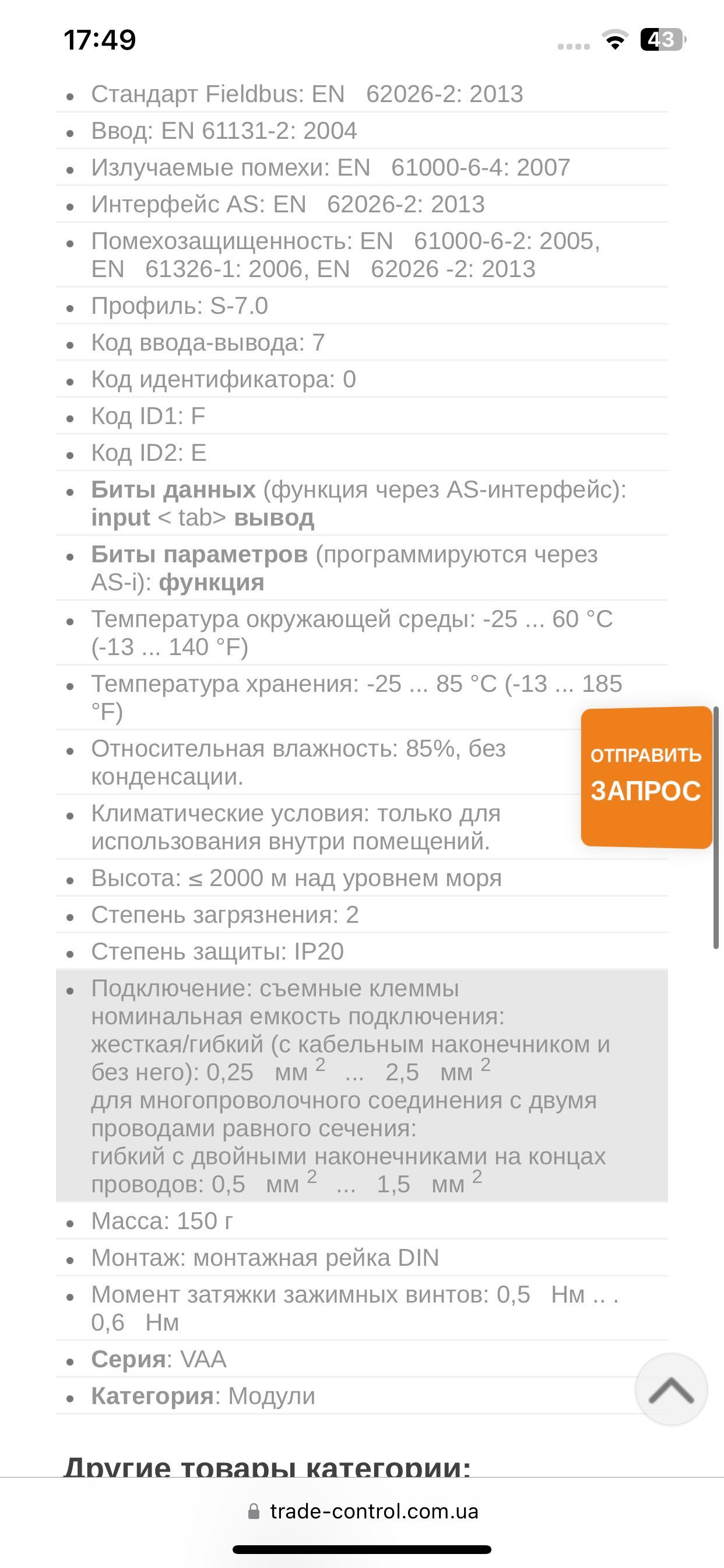

• Стандарт Fieldbus: EN 62026-2: 2013
• Ввод: EN 61131-2: 2004
• Излучаемые помехи: EN 61000-6-4: 2007
• Интерфейс AS: EN 62026-2: 2013
• Помехозащищенность: EN 61000-6-2: 2005,
EN 61326-1: 2006, EN 62026 -2: 2013
• Профиль: S-7.0
• Код ввода-вывода: 7
• Код идентификатора: 0
• Код ID1: F
• Код ID2: E
• Биты данных (функция через AS-интерфейс):
input tab> вывод
• Биты параметров (программируются через
AS-i): функция
• Температура окружающей среды: -25 ... 60 °С
(-13 ... 140 °F)
• Температура хранения: -25 ... 85 °С (-13 ... 185
OF)
• Относительная влажность: 85%, без конденсации.
• Климатические условия: только для использования внутри помещений.
• Высота: s 2000 м над уровнем моря
• Степень загрязнения: 2
• Степень защиты: IP20
• Подключение: съемные клеммы номинальная емкость подключения:
жесткая/гибкий (с кабельным наконечником и без него): 0,25 мм 2
...
2,5 MM 2
для многопроволочного соединения с двумя проводами равного сечения:
гибкий с двойными наконечниками на концах проводов: 0,5 мм 2
1,5 мм 2
• Масса: 150 г
• Монтаж: монтажная рейка DIN
• Момент затяжки зажимных винтов: 0,5 Нм.
0,6 HM
• Серия: VAA
• Категория: Модули
