Предназначен для мгновенного (бесшовного) переключения с основного питания на резервное. Без перезагрузки устройств, таких как роутер, модем и тому подобных девайсов.
Использование МОП-транзисторы высокой мощности и низкие потери делают этот модуль идеальным решением для проблем с "бесшовным" переключением с оновного питания на резервное и обратно.

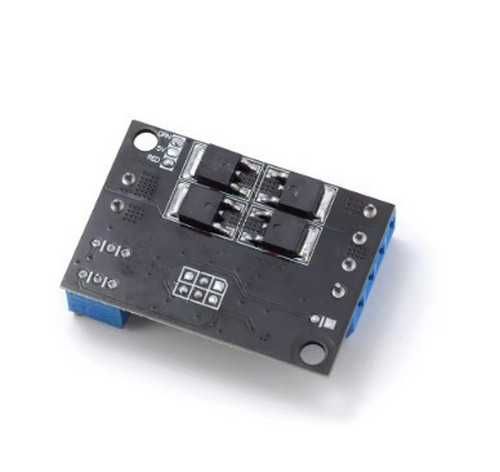

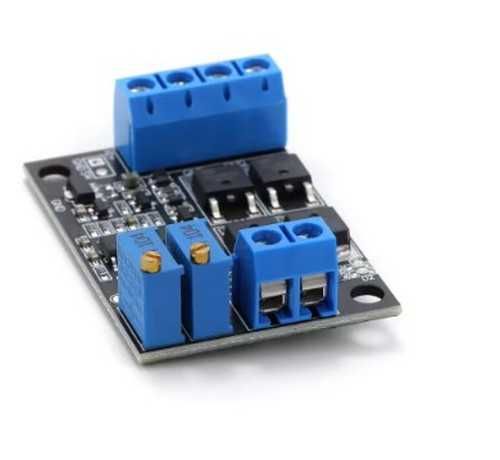

На плате расположены 2 индикатора питания, позволяющие в режиме реального времени отслеживать состояние питания.

В качестве основного элемента управления используется 8-битный микроконтроллер со сверхнизким энергопотреблением, обеспечивающий быстрое и точное переключение.
Время переключения составляет всего лишь около 0,1 мс.

Характеристики:
Диапазон рабочего напряжения: 5~36V
Максимальный выходной ток: 15А
Потребление тока модулем: около 6мA
Индикаторы питания: красный - основное питание, зеленый - резервное
Время переключения: около 0,1 мс
Рабочая температура: -40~+105°C
Размеры: 46X32X15 мм ДxШxВ

Напряжение основного источника питания может быть выше или ниже напряжения вторичного источника питания.
Модуль не имеет функции зарядки, основной блок питания не может заряжать резервный блок питания (батарею).

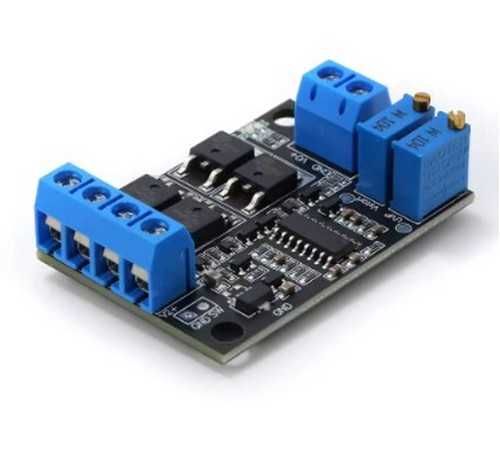

Выводы (пины):
1: Положительный вход питания от сети
2: Отрицательный вход основного питания (заземление)
3: Отрицательный вход резервного питания (заземление)
4: Положительный вход резервного питания
5: Выход отрицательный (земля)
6: Выход положительный

Световой индикатор:
D1: красный свет, горит ярко при подаче питания на основной источник питания V1, гаснет при подаче питания с резервного источника питания V2.

D2: Зеленый свет, горит при подаче питания с резервного источника питания V2, не горит при подаче питания с основного источника питания V1.

Потенциометр:
VR1: потенциометр регулировки напряжения основного питания. Если напряжение основного питания ниже значения, установленного VR1, основной источник питания немедленно отключается, и выход переключается на резервный источник питания.

Напряжение коммутации основного питания VUVP для контрольной точки TP1 в 5 раз больше, согласно следующей формуле:
VSTART=VTP2х5 (В)

Например, если потенциометр VR1 настроен так, чтобы напряжение TP1 составляло 2 В, то коммутируемое напряжение VUVP = 2 х 5 = 10 (В). При падении напряжения основного источника питания V1 ниже 10 В устройство немедленно отключает основное питание и одновременно переключается на резервный источник. По умолчанию напряжение коммутации составляет 10 В.

VR2: Потенциометр регулировки напряжения восстановления основного источника питания VSTART. Когда напряжение основного источника питания превышает значение, установленное VR2, он немедленно отключает резервный источник питания и возвращается к выходу основного источника питания.

Напряжение восстановления основного источника питания VSTART в 5 раз превышает напряжение контрольной точки TP2, рассчитываемое по следующей формуле:
VSTART=VTP2х5 (В)

Например, отрегулируйте потенциометр VR2 так, чтобы напряжение TP2 составляло 2,2 В, тогда напряжение восстановления основного питания VSTART = 2,2 х 5 = 11 (В). Когда напряжение основного питания превысит 11 В, снова включите основной источник питания и одновременно отключите резервное питание.
По умолчанию напряжение восстановления питания составляет 11 В.

SW: выключатель выходной мощности, может быть подключен к внешнему выключателю для управления включением и выключением выхода.

Меры предосторожности:
1: Необходимо убедиться, что восстанавливающееся напряжение выше напряжения переключения, в противном случае переключение может быть не нормальным и могут возникнуть другие неожиданные явления.

2: После переключения на резервный источник питания напряжение основного источника питания возвращается к норме с задержкой около 3 сек. (убедится в стабильности питания), прежде чем произойдет мгновенное переключение на основной источник питания.

3: Контрольные точки TP1 и TP2 расположены рядом с потенциометром и имеют общее заземление (минус). Основной источник питания, вспомогательный источник питания и выход имеют общее заземление (минус).
