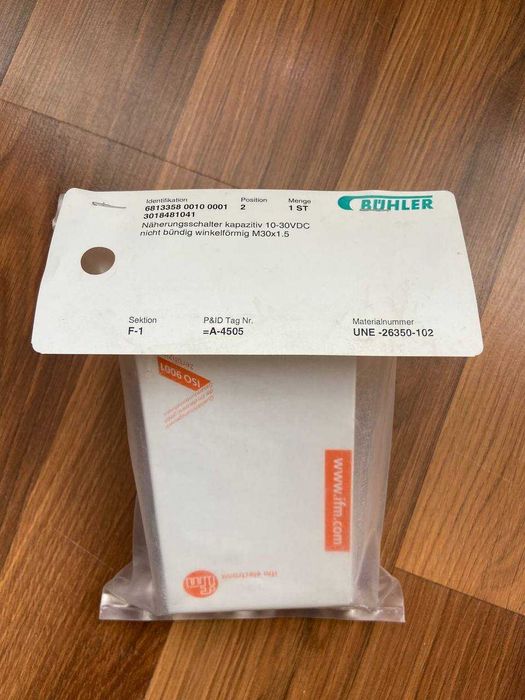

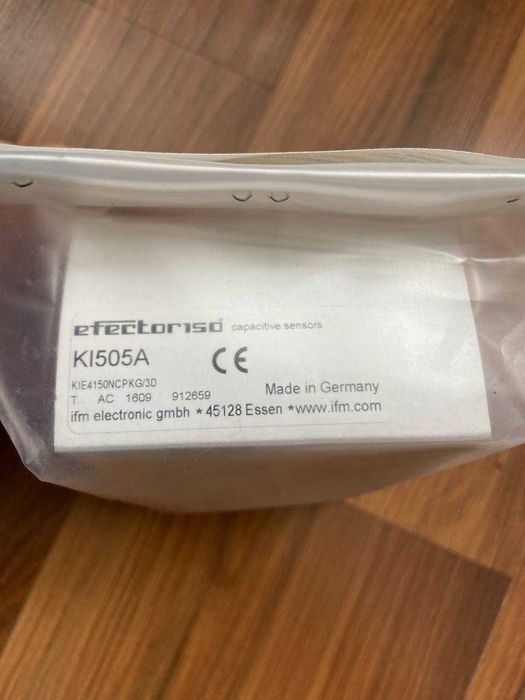

Ємнісний датчик
KI505A
KIE4150NCPKG/3D

Для застосування у вибухонебезпечному середовищі
Просте налаштування діапазону спрацьовування за допомогою потенціометра
Добре видима індикація комутаційного стану
Пряме підключення до пристрою керування без комутувального підсилювача
Додаткова функція вихідного сигналу Н.О./Н.З.

Характеристики пристрою
Електрична конструкція PNP
Функція виводу доданий
Діапазон чутливості[mm] 15
Корпус тип різьби
Розміри[mm] M30 x 1.5 / L = 125
Електричні характеристики
Робоча напруга[V] 10...30 DC
Споживання струму[mA] 20
Клас захисту III
Захист від зворотної полярності Так
Принцип вимірювання ємнісний
Виходи
Електрична конструкція PNP
Функція виводу доданий
Макс. перепад напруги комутаційного виходу постійного струму[V] 2.5
Макс. струм витоку[mA] 0.1
Постійний номінальний струм комутаційного виходу постійного струму[mA] 200
Частота перемикання постійного струму[Hz] 10
Захист від короткого замикання Так
Захист від перевантаження Так
Зона виявлення
Діапазон чутливості[mm] 15
Регульований діапазон чутливості Так
Діапазон чутливості заводського налаштування[mm] 15
Реальна відстань спрацьовування Sr[mm] 15 ± 10 %
Точність/відхилення
Гістерезис[X01] 1...15
Дрейф точки перемикання[X01] -20...20
Режим експлуатації
Температура навколишнього середовища[°C] -20...60
Захист IP 65; IP 67
Випробування/схвалення
Маркування ATEX II 3D Ex tc IIIC T90°C Dc II 3D Ex tc IIIC T90°C Dc
BVS 20 ATEX E 058 X; IECEx BVS 20.0061X BVS 20 ATEX E 058 X; IECEx BVS 20.0061X
EMC
EN 61000-4-2 ESD kV / 8 kV AD
EN 61000-4-3 ВЧ випромінювання 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 ВЧ проведення 3 V
EN 55011 клас B
IEC 60255-5 1 kV міжфазна, Ri: 500 Ом
MTTF[ANN] 463
Механічні характеристики
Вага[g] 155
Корпус тип різьби
Монтаж неприхованого монтажу
Розміри[mm] M30 x 1.5 / L = 125
Позначення різьби M30 x 1.5
Матеріали ПБТ; PA
Дисплеї/елементи керування
Дисплей
статус перемикання 1 x LED, жовтий
Аксесуари
Пристрої, що постачаються
стопорні гайки: 2
Зауваження
Кількість в упаковці 1 шт.
Електричне з'єднання
Підключення затискачі: 0.34...1.5 mm²; Оболонка кабелю: Ø 5...9 mm; Кабельна втулка: M20 X 1.5
