Модуль MINI Powerbank чип IP5306 с TYPE-C представляет собой зарядное устройство для литиевого аккумулятора и повышающий преобразователь напряжения постоянного тока. На базе данного модуля можно собрать портативный Powerbank со светодиодной индикацией. Также модуль можно использовать в качестве обычного зарядного устройства для литиево-ионных аккумуляторов.

В наличии так же платы BMS, индикаторы заряда, повышающие и понижающие преобразователи и многое другое, смотрите в "Другие объявления автора"

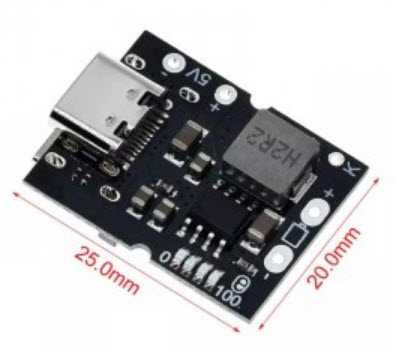

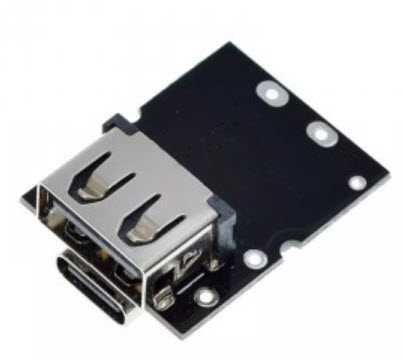

На плате модуля расположены Type-C и USB-A разъемы. Входное напряжение подаётся на Type-C разъем. Соответственно выходное напряжение подаётся на разъем USB-A. Также на плате для подключения нагрузки есть два контакта, обозначенные “+ 5V -”. Значение выходного напряжения составляет 5 В. Ток заряда составляет 2,4 А. КПД (коэффициент полезного действия) модуля составляет до 92,5%. Отличительной особенностью данного модуля является поддержка одновременного заряда и разряда.

На плате модуля имеется 4 светодиода, которые сигнализирует о состоянии заряда – 0-25-50-100%.

Аккумуляторы подключаются с помощью 2 выводов. Назначения выводов модуля:

+: положительная клемма аккумуляторов
-: отрицательная клемма аккумуляторов
USB: выходное напряжение 5 В (2 А)
TYPE-C: входное напряжение 5 В (2 А)

Питается модуль от ноутбука, ПК или внешнего источника питания напряжением 5 В.

Технические характеристики модуля:

Входное напряжение, В 5 ~ 5,5
Выходное напряжение, В 5 ~ 5,15
Зарядный ток, А 2,4 ± 5%
Выходной ток, А 2
Отсечка разряда, В 2,8
КПД, % 92,5
Габаритные размеры, мм 22 х 18
Масса, г 5
