Продается микрофотонасадка для аналоговой макрофотографии (применима и в цифровых объективах) в полной комплектации в прекрасном состоянии. Диаметр присоединения фото и видео приборов М42 х 1 мм

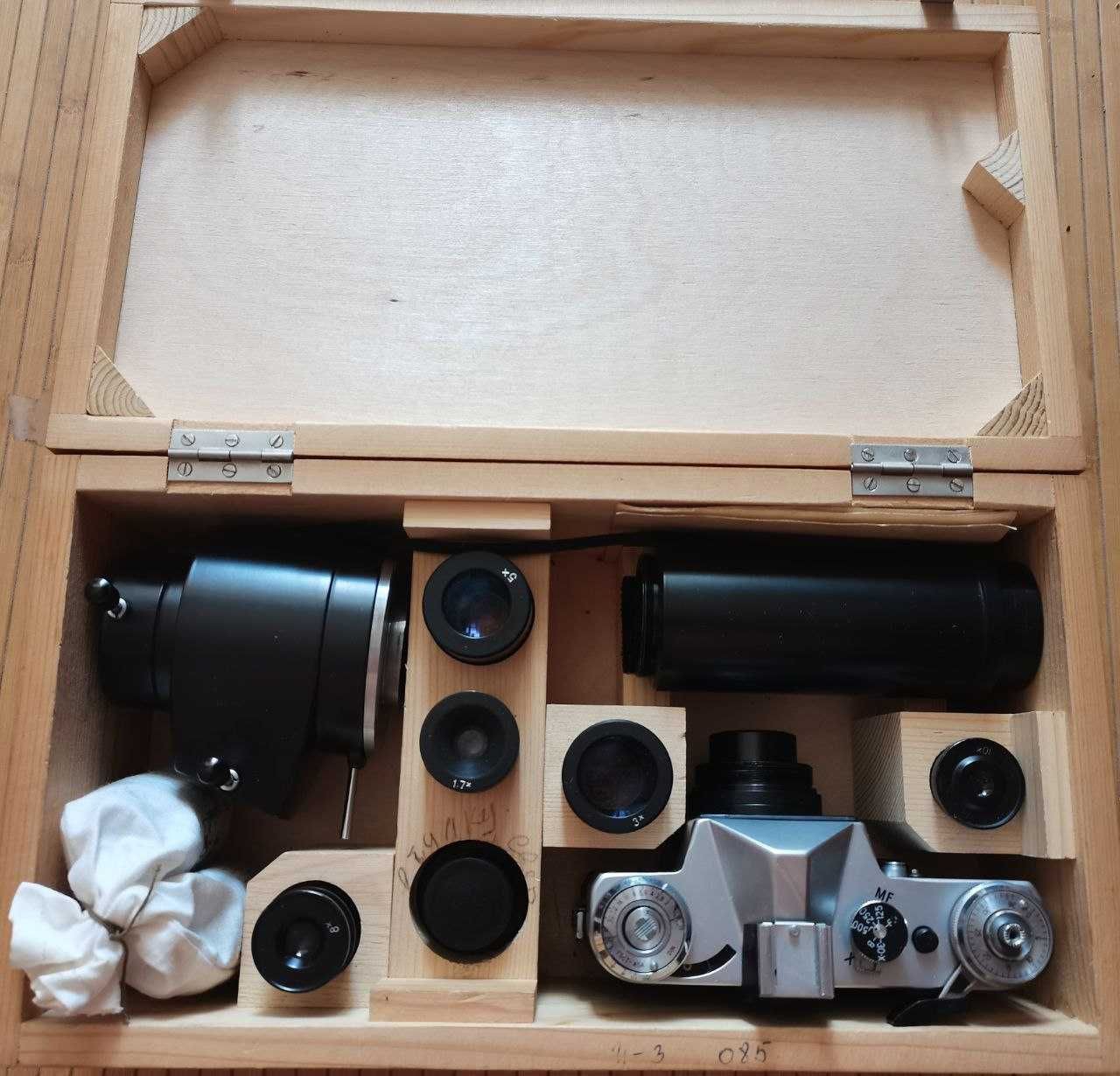

1. КОМПЛЕКТАЦИЯ
• фотонасадка,
• труба — удлинитель 144 мм,
• фотоокуляр (увеличение 1.7x),
• гомаль 3х,
• гомаль 5х,
• тросик ТФ-3 спусковой,
• окуляр 8х,
• окуляр Гюйгенса 10х,
• втулка фотоокуляра,
• фотокамера «Зенит-Е» (без футляра),
• колпачок (на микрофотонасадке),

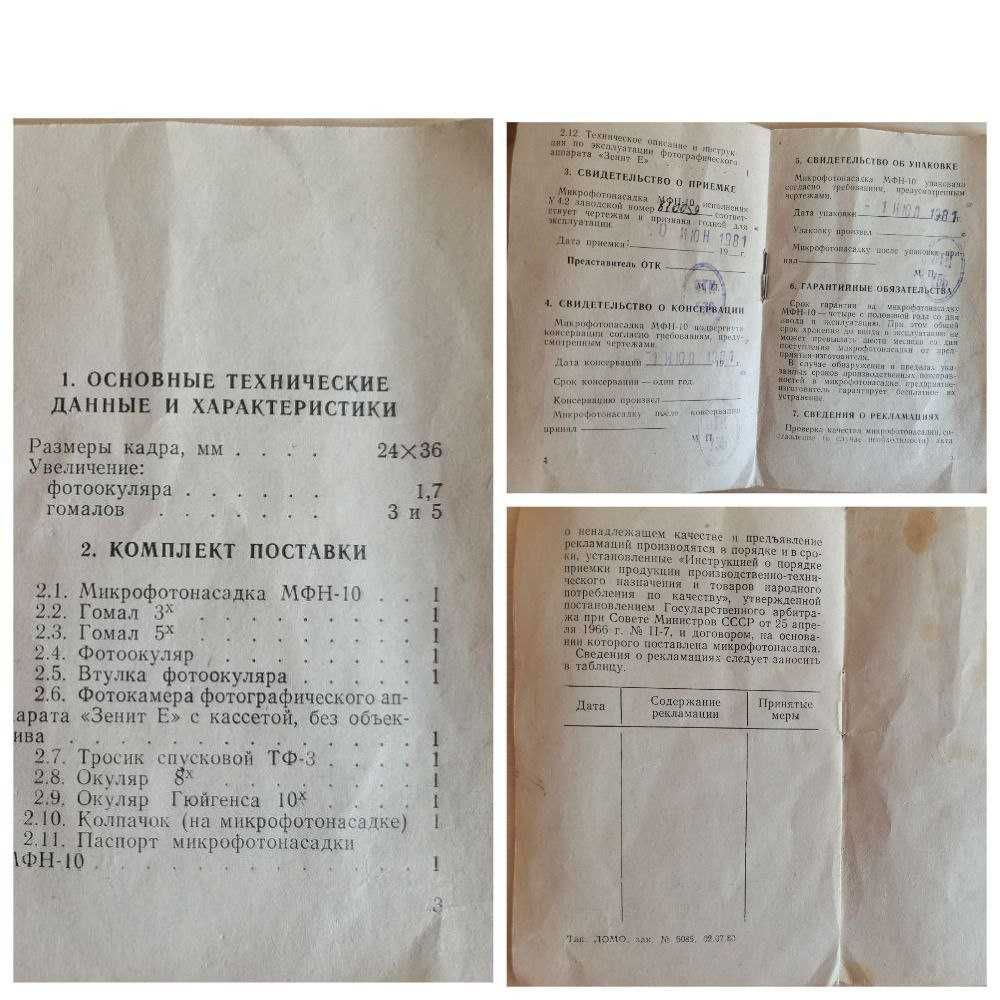

• паспорт микрофотонасадки МФН-10,
• укладочный ящик.

Фотоаппарат Зенит-Е оснащен резьбовой крепью для объективов типа M42×1 (иногда обозначается как M42×1 мм или Pentax screw mount).

- диаметр резьбы: 42 мм.
- Шаг резьбы: 1 мм.

Это стандарт, распространённый среди советских и некоторых зарубежных объективов (например, Гелиос-44, Юпитер-9 и др.). Благодаря универсальности M42 на Зенит-Е можно устанавливать множество винтовых объективов разных изготовителей.

2. НАЗНАЧЕНИЕ
Микрофотонасадка МФН-10 предназначена для фотографирования микрообъектов в макроразрешении, например – для фотографирования микромира на биологическом микроскопе как в проходящем, так и в отраженном свете.

В микрофотонасадке используется аналоговая пленочная фотокамера (без объектива).
Микрофотонасадка МФН-10 подходит для работы в районах с умеренным климатом в лабораторных помещениях при температуре воздуха от +10 до +35°C.

3. ТЕХНИЧЕСКИЕ ДАННЫЕ
Пределы диоптрийного наведения окуляра, диоптрии ± 5
Размеры кадра фотокамеры, мм 24 x 36
Габаритные размеры в сборе , мм 140 x 145 x260
Габаритные размеры с упаковкой, мм 180 х 110 х 320
Масса, кг 1,4
Масса с упаковкой, кг 2
Упаковка : заводская деревянная коробка
Производитель ЛОМО
Страна производства СССР

4. ОСОБЕННОСТИ МИКРОФОТОНАСАДКИ

МФН-10 может использоваться с любыми микроскопами, имеющими типовое гнездо для окулярных тубусов с креплением «ласточкин хвост». Оптимально устанавливать микрофотонасадку на микроскопы (МБИ-11, МЛ-2, МБИ-15, БИОЛАМ М, ЛЮМАМ, БИОЛАМ И и т.д.), в конструкции которых предусмотрен неподвижный, массивный штатив и широкая установочная площадка либо длинный, фиксирующий окулярный тубус, винт. А при фотографировании микрообъектов желательно пользоваться дистанционным спусковым устройством (спусковой тросик идет в комплекте к данной модели).

У микрофотонасадки МФН-10 достаточно большой диаметр прилегающей к микроскопу площадки, что усложняет процесс фиксации ее (МФН-10) в гнезде для окулярного тубуса микроскопа при помощи короткого родного винта. Замена заводского винта крепления насадки на более длинный винт решает эту проблему.

Спусковой тросик, который идет в комплекте к МФН-10, выгодно отличается от обычных тросиков тем, что в нем имеется устройство, с помощью которого затвор, установленный на экспозицию «В», может оставаться открытым. Если шайбу, хвостовик которой вставлен в головку тросика, прижать к головке тросика и слегка повернуть по часовой стрелке, тросик будет работать как обычный, если же развернуть против часовой стрелки, то после нажатия кнопки она не возвращается в исходное положение, обеспечивая длительную экспозицию. Только после дополнительного нажатия шайбы кнопка тросика поворачивается в исходное положение и закрывает затвор.

5. ПОРЯДОК РАБОТЫ

От правильной настройки освещения и соответствующего открытия полевой и апертурной диафрагмы зависит разрешение микроскопа и качество фотоснимков, поэтому перед фотосъемкой необходимо тщательно настроить микроскоп.

5.1. СОБИРАЕМ МФН-10

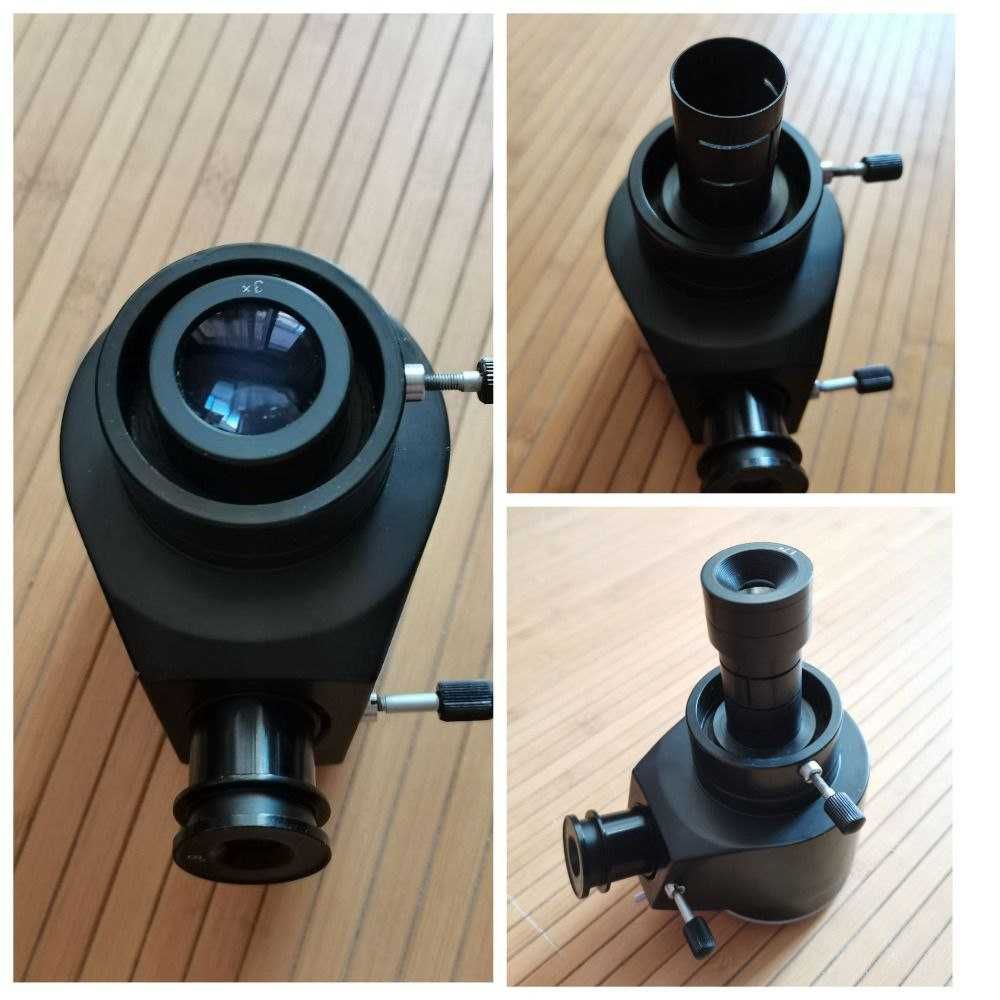

1. Устанавливаем гомаль (3 или 5) либо фотоокуляр 1.7x и втулку фотоокуляра. (см. фото 2)

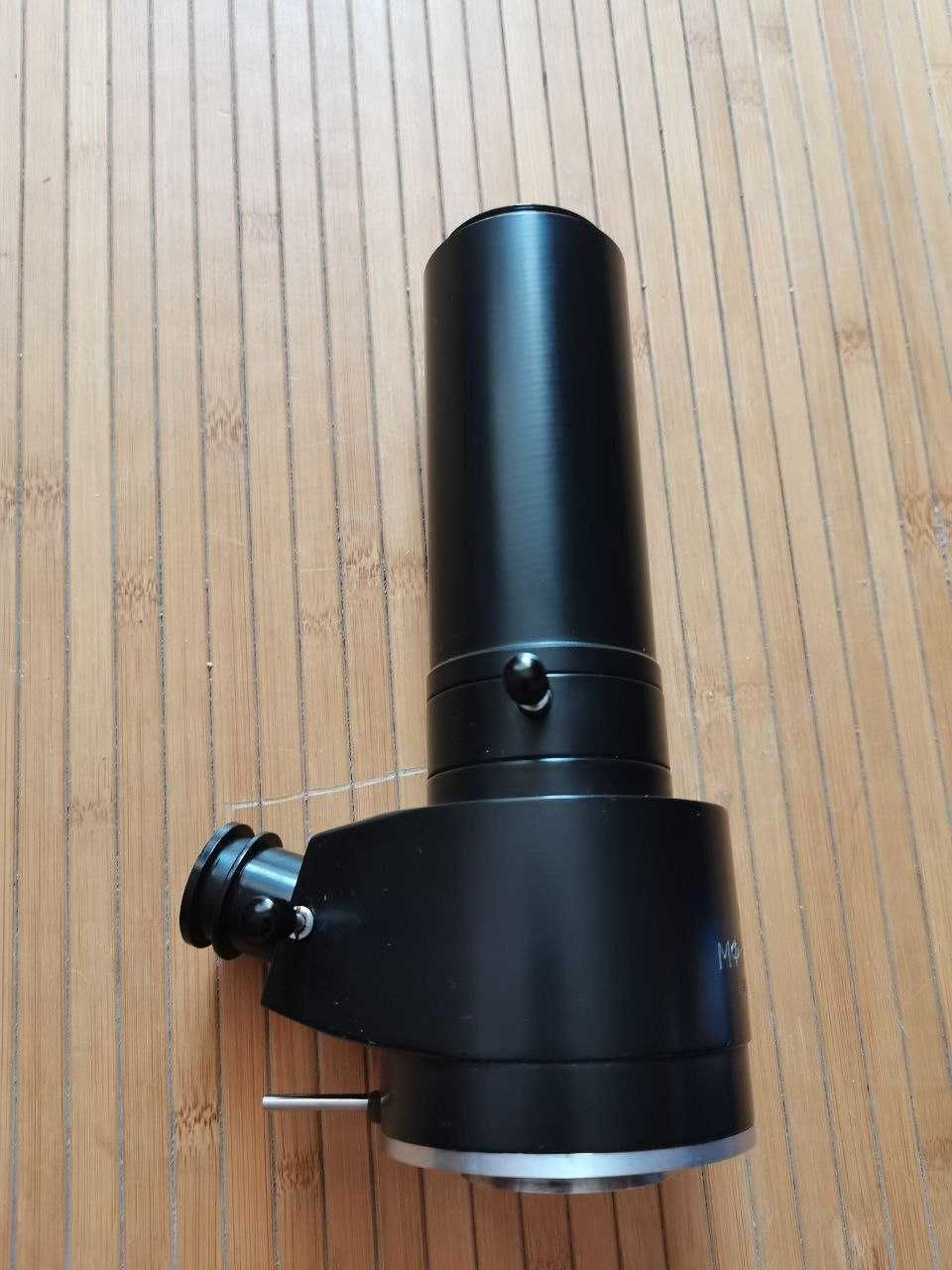

2. Устанавливаем удлинительную трубу и фиксируем ее в гнезде, закручивая фиксирующий винт (см. фото 3)
3. Устанавливаем окуляр 8x или 10x в тубус наблюдения (см. фото 4)

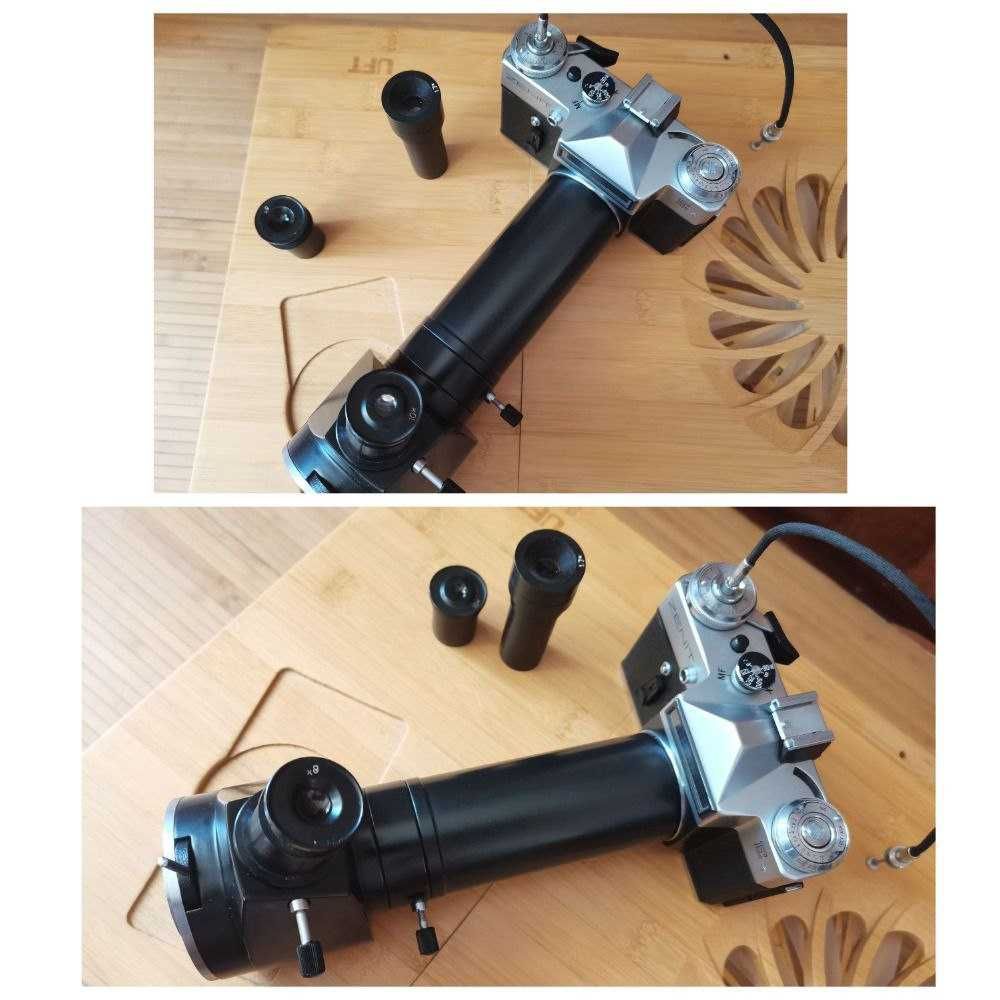

4. Монтируем фотокамеру, предварительно сняв объектив, на верхний конец удлинительной трубы (см. фото 5 и 6)

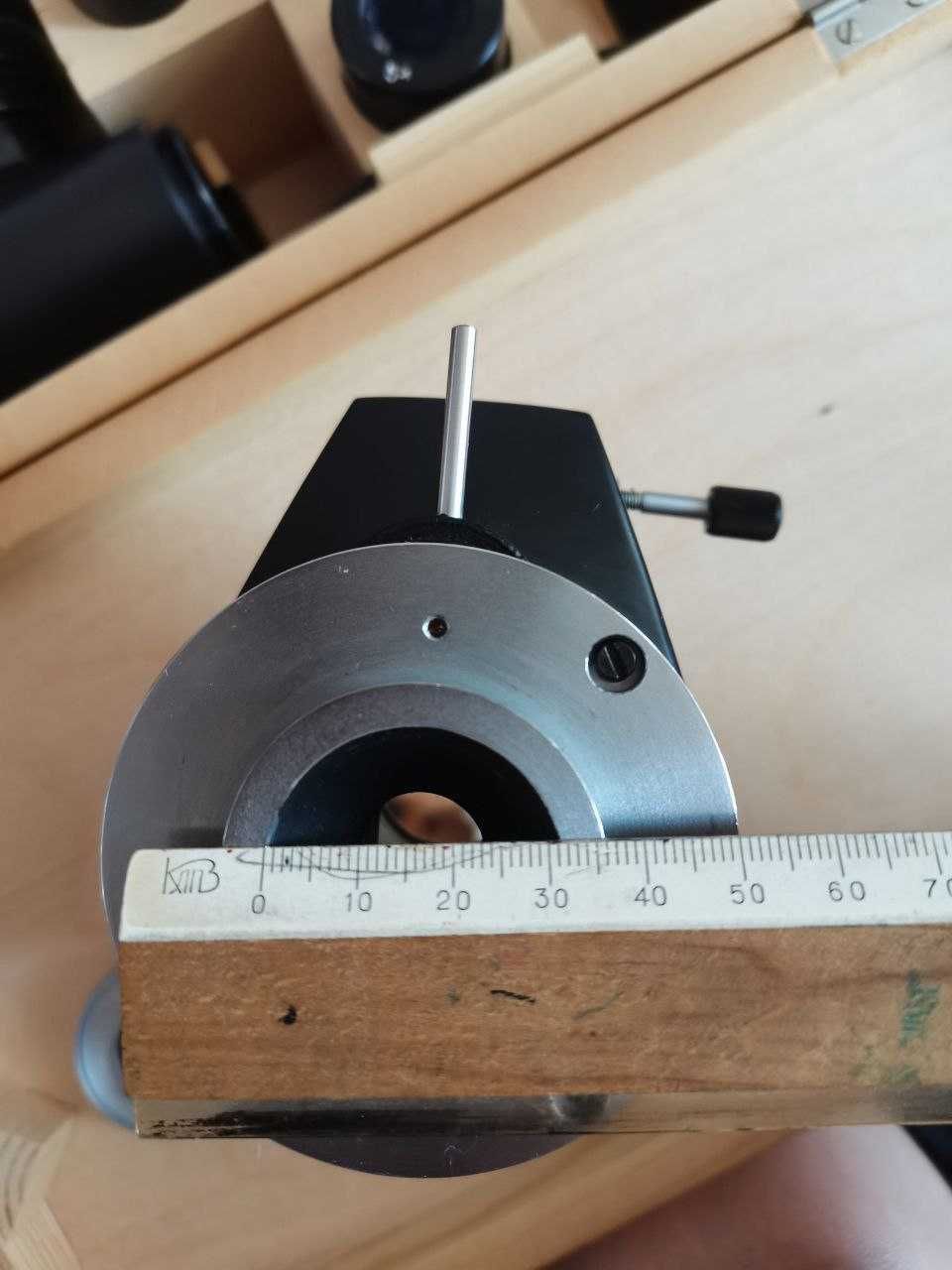

5. Нижняя площадка с креплением «ласточкин хвост» монтируется на микроскоп (см. фото 7 с увеличением крепления).

5.2. Одновременное наблюдение и фотографирование

После сборки насадки, снимите с микроскопа наклонный тубус и поставьте на его место удлинительную трубу, креплением «ласточкин хвост» к микроскопу.

Настройте микроскоп, используя его описание, и вращением диоптрийной втулки на окуляре (8x или 10x) установите окуляр на нужную вашему глазу резкость, ориентируясь на сетку, нанесенную на фокальную площадь окуляра. При этом изображение сетки считается резким, если наблюдатель видит биштрихи сетки по отдельности и четко.

6. ПРИМЕНЕНИЕ МФН-10 С СОВРЕМЕННОЙ ФОТОТЕХНИКОЙ

Благодаря универсальной резьбе, МФН-10 можно использовать для фотографирования микрообъектов на современную цифровую зеркальную камеру типа NIKON D40, и др. Для этого потребуется:

• Фотоаппарат NIKON D40
• Микрофотонасадка МФН-10
• Микроскоп МИКМЕД-5, XSM-20 или подобный
• Программное обеспечение digicamControl. Необходимо для дистанционного управления настройками камеры NIKON
• Персональный компьютер, отвечающий требованиям ПО
• USB to miniUSB кабель для коммутации камеры и персонального компьютера

Схема сборки и установки на микроскоп – такая же, как описана выше.

Редкий комплект с оригинальной документацией — интересен как для практического применения, так и для коллекционеров и преподавателей, работающих с аналоговой или макро фототехникой. Отличный выбор для любителей и ценителей винтажной эстетики и макрофотографии.
