Є в наявності - ціна 103 грн за 1шт.
Якщо потрібно більше, при оформленні замовлення ви можете вибрати кількість, скільки вам потрібно. Доставку можете вибирати будь-яку, яка вам зручно.

Якщо хочете з економити і купити дешевше переходьте на офіційний сайт energo-shop.com
де ви зможете оформити замовлення за ціною, нижчою ніж на ОЛХ. Це пов'язано з тим, що з липня 2023 р. ОЛГ запровадив комісію з продажу, тому на ОЛХ ми змушені підняти ціни.
На нашому офіційному сайті ціни залишаються незмінними.

Пряме посилання на товар на сайті:
energo-shop.com/21w-mh-kc24m-plata-qc2.0-qc3.0/

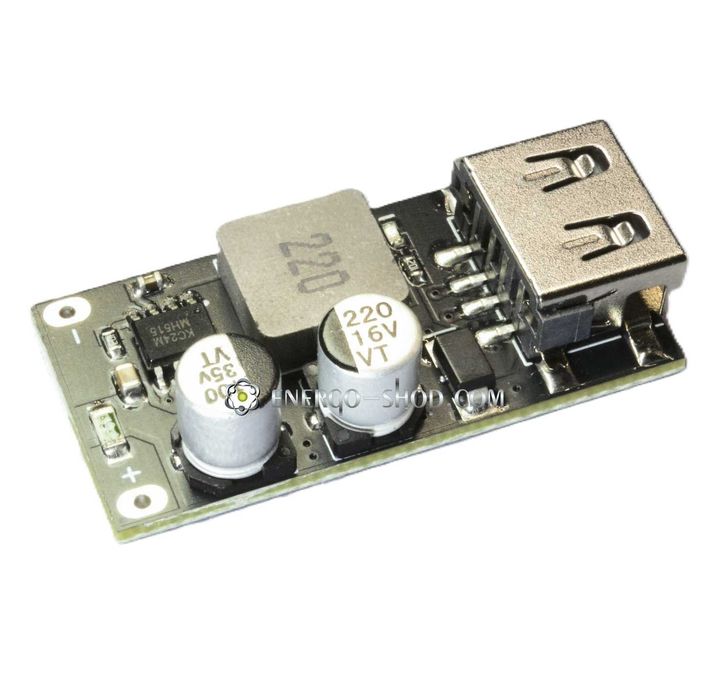

Плата є понижувальним перетворювачем з підтримкою 9 протоколів швидкої зарядки завдяки чипу KC24P (аналог IP6505T) що дозволяє заряджати більшість телефонів.
DCP 1,5A
Apple 2,4A
Sumsung 5V-2A
Sumsung AFC 9V-12V
Qualcomm QC2.0 9V-12V
Qualcomm QC3.0 3,6 ~ 12V
Huawei FCP 9V-12V 18W
Huawei SCP 3,4~5,5V 25W
MTK PE1.0/PE2.0

Плата є понижувальним перетворювачем з підтримкою 11 протоколів швидкої зарядки завдяки чипу KC24M ( аналог IP6505T) що дозволяє заряджати більшість телефонів.

Протоколи зарядки

DCP 1,5A
Apple 2,4A
Sumsung 5V ~ 2 A
Sumsung AFC 9V ~ 2V
Qualcomm QC2.0 9V ~ 12V
Qualcomm QC3.0 3,6 ~ 12V
Huawei FCP 9V ~ 12V
Huawei SCP 3,4 ~ 5,5V
VOOC/DASH/WARP 3,3 ~ 5,5V
Ця плата призначена для роботи від будь-якого акумулятора, що має напругу від 6 до 32 Вольт.

На платі є один USB роз'єм, який підтримує швидку зарядку та забезпечує до 21 Вт потужності заряду
QC2.0 напруга 5В, 9В, 12В. - Струм заряду 1,75А
QC3.0 напруга від 3,6 до 12В з кроком 0,2В струм заряду 1,75А

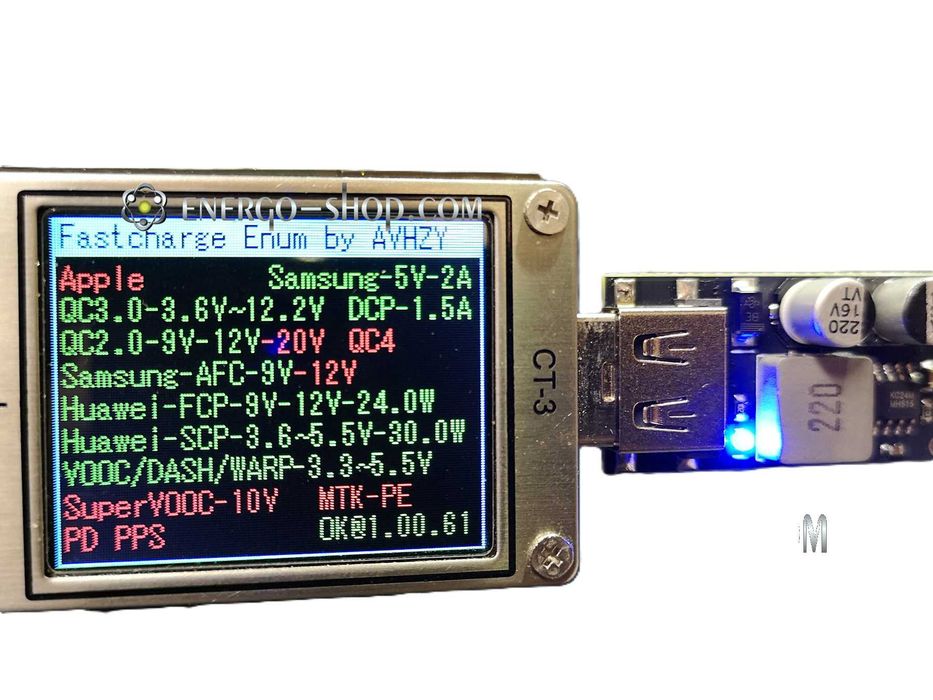

та інші - дивіться тестування протоколів зарядки на 2 фото

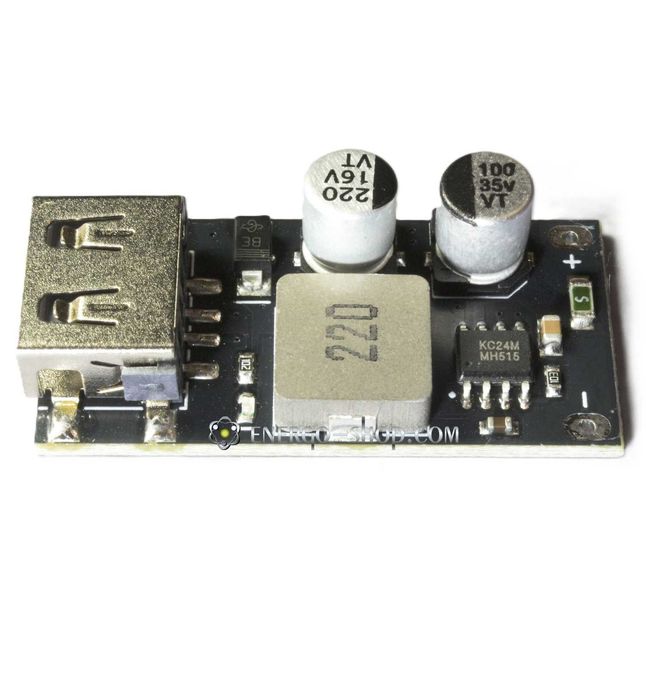

Зверніть увагу, що це оновлена плата у неї на відміну від старої версії збільшений дроссель, він більшої потужності це запобігає перегріву модуля. А також оновлений чіп KC24M (аналог IP6505T) завдяки цьому вхідна напруга від якого може працювати даний модуль може бути будь-якою в діапазоні від 8 до 30В
Потужність заряджання телефонів досягає до 21W

Вихідна напруга з USB порту від 3,4 до 12В з автоматичним регулюванням залежно від потреб пристрою, що заряджається.
Тобто контролер пристрою сам автоматично вибере, який протокол зарядки йому підходить і включить відповідний для зарядки вашого телефону або планшета

Якщо ваш заряджаємий пристрій не підтримує протоколи швидкої зарядки, то напруга зарядки буде станадртною 5В струм заряду може досягати максимум 2,5А.

Важливо розуміти, що цей пристрій є знижувальним перетворювачем, тому, при використанні технологій швидкої зарядки, де напруга на виході може підніматися до 12В, вхідна напруга повинна бути вищою від цього значення. Отже атомобільний акумулятор на 12В або на 24В якраз підходить для використання, або акумулятор шурупокрута.

На платі є захист від перевантаження струму на виході, вхідної перенапруги, вхідної зниженої напруги і короткого замикання на виході. Є захист від перегріву.

Захисту від переполюсування немає! Дотримуйтесь правильності підключення проводів до модуля. Там, де на платі вказано плюс туди, підключається плюсовий провід акумулятора. Там де мінус – мінусовий провід акумулятора.

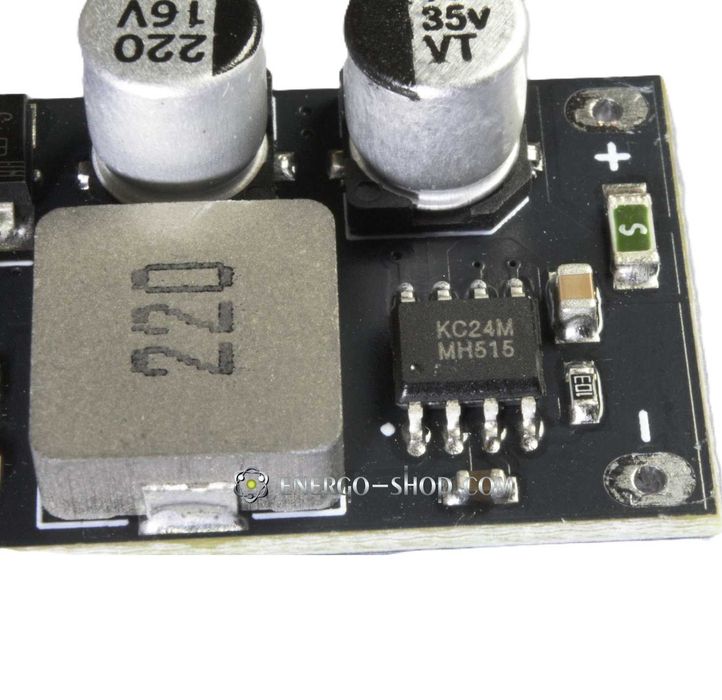

Якщо випадково поплутали проводи, то модуль витримає не більше 0,5 секунд, після чого згоряє запобіжник (на платі зелений SMD компонент типорозмір 1206 з номіналом S (розрахований на струм 4А)

Характеристики:
Діапазон вхідної напруги: від 8 до 30В постійного струму (вхідна напруга повинна бути вищою від вихідної напруги зарядки, оскільки це понижуючий модуль

Діапазон вихідної напруги: від 3,6 до 12В. Автоматично регулюється відповідно до протоколу швидкого заряджання пристрою;

Ефективність перетворення сягає 97%;

Є функція плавного пуску;
Частота перетворювача: 220 кГц;

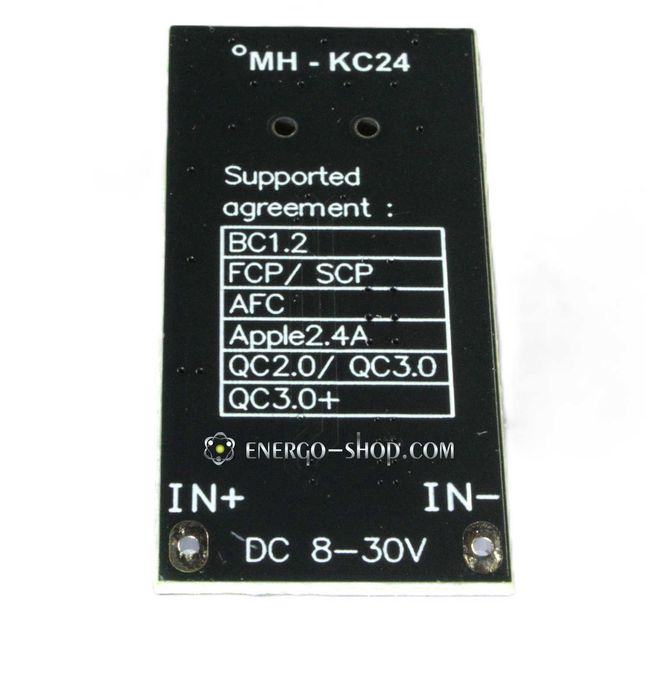

Підключити плату можна припаяти дроти до майданчиків IN+ IN-
Розмір плати 38,5 мм на 19,5 мм, висотою 10мм

На максимальних навантаженнях модуль може нагріватися до 75 ° С, це нормально, рекомендується але не обов'язково приклеїти міні радіатори на дроссель і мікросхему.
