НЕ включати пристрій без підключеної антени!
Наближчим часом залию на гугл диск інструкцію як включити/виключити вайфай. як підключитись по вайфай. і команди в CLI
Пристрій вже прошитий і виставлений на макс потужніть. якщо будете крутити потужність це на свою відповідальність.
ціна за плату = 20 доларів (БЕЗ Raspberry Pi Pico 2 W + E22-400M33S)
ціна за розпаяний модуль повністю 40 доларів (я паяю Raspberry Pi Pico 2 W + E22-400M33S)
Живлення - 5 Вольт: розєм usb_type_c.
-Можна живити модуль від павербанка.
-Можна живити модуль від OTG телефону
-Також є отвори для пайки куди можна кинути 5 вольт і живити модуль
Заязок з модулем для передачі повідомлень:
- по usb до разбері
- по WIFI телефон як точка разбері сам підключається
-OVP на 5.5 вольт налаштований (> 5.5 В).
-OVC на 2 ампери налаштований (> 2 А).
-Мякий старт (inrush current контрольований)
-Захист від переплюсовки працює по вхідному живлею. на випадок не правильного включення - dc-dc -> usb_c.. також є два отвори для пайки щоб дротами підключитись - для них теж цей захист працює.
-Якщо коротнути (кз) на E22-400M33S плата піде в захист тоді перепідключити живлення і знов запрацює.
Нюанси:
-ПО вхідному живленню НЕ коротити!!! там задача павербанка йти в захист.
-Якщо світлодіод POWER мигає від OTG це PD тригер намагається вибити з нього живлення але телефон цього не підтримує.
-Коли підключено разбрері по usb а живлення не подається - світлодіод тускло світить, там 2 вольти на лінії живлення E22-400M33S - ігноруйте цей момент. це через резики в коробочці які підтягнути до VSS. gpio разбері працює а світлодіод брав тусклий щоб не було видно далеко як він світить, і для світлодіода хватає...
-Якщо включити дві антени трансівер побачить два імпеданси включені в паралель. якщо там ідеальні Z=50 +j0 то трансівер побачить 25 Ом, КСВ=2 і поділиться по 50%

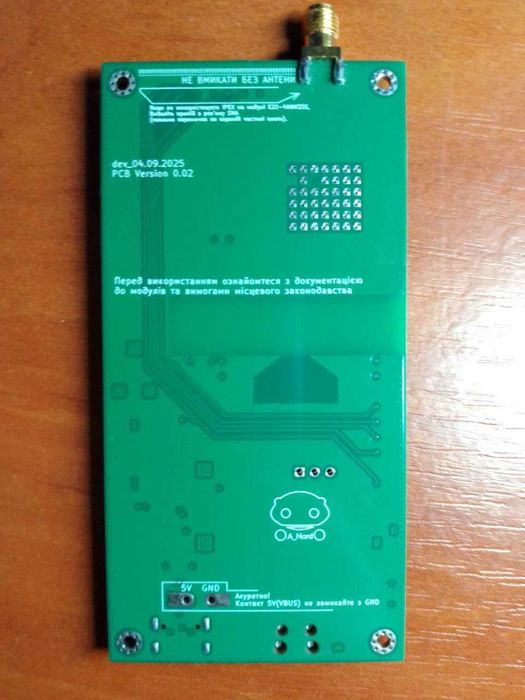

-PCB версія плати 0.02 - з мінусів виявлених в поточній версії плати - паяльна перемичка зроблена погано і буде перероблена. там мала бути маленька капля до SMA щоб паяльником легко відключати SMA але це не працює..
Де факто якщо руками запаяєте туди 2 ватні E22-900M33S на 900МГц і підженете правильно файл конфігурації та зберете прошивку це буде теж працювати. але розпіновку треба провірити
ВАЖЛИВО - власник передавача (оператор передавача) отримує індивідуальний довіз на кожен РЕЗ в УДЦР. простими словами треба мати ліцензію. Офіційно до 10міліват без ліцензії.. чисто як попередження написав щоб до мене не було претензій...
Наближчим часом залию на гугл диск інструкцію як включити/виключити вайфай. як підключитись по вайфай. і команди в CLI
Пристрій вже прошитий і виставлений на макс потужніть. якщо будете крутити потужність це на свою відповідальність.
ціна за плату = 20 доларів (БЕЗ Raspberry Pi Pico 2 W + E22-400M33S)
ціна за розпаяний модуль повністю 40 доларів (я паяю Raspberry Pi Pico 2 W + E22-400M33S)
Живлення - 5 Вольт: розєм usb_type_c.
-Можна живити модуль від павербанка.
-Можна живити модуль від OTG телефону
-Також є отвори для пайки куди можна кинути 5 вольт і живити модуль
Заязок з модулем для передачі повідомлень:
- по usb до разбері
- по WIFI телефон як точка разбері сам підключається
-OVP на 5.5 вольт налаштований (> 5.5 В).
-OVC на 2 ампери налаштований (> 2 А).
-Мякий старт (inrush current контрольований)
-Захист від переплюсовки працює по вхідному живлею. на випадок не правильного включення - dc-dc -> usb_c.. також є два отвори для пайки щоб дротами підключитись - для них теж цей захист працює.
-Якщо коротнути (кз) на E22-400M33S плата піде в захист тоді перепідключити живлення і знов запрацює.
Нюанси:
-ПО вхідному живленню НЕ коротити!!! там задача павербанка йти в захист.
-Якщо світлодіод POWER мигає від OTG це PD тригер намагається вибити з нього живлення але телефон цього не підтримує.
-Коли підключено разбрері по usb а живлення не подається - світлодіод тускло світить, там 2 вольти на лінії живлення E22-400M33S - ігноруйте цей момент. це через резики в коробочці які підтягнути до VSS. gpio разбері працює а світлодіод брав тусклий щоб не було видно далеко як він світить, і для світлодіода хватає...
-Якщо включити дві антени трансівер побачить два імпеданси включені в паралель. якщо там ідеальні Z=50 +j0 то трансівер побачить 25 Ом, КСВ=2 і поділиться по 50%
-PCB версія плати 0.02 - з мінусів виявлених в поточній версії плати - паяльна перемичка зроблена погано і буде перероблена. там мала бути маленька капля до SMA щоб паяльником легко відключати SMA але це не працює..
Де факто якщо руками запаяєте туди 2 ватні E22-900M33S на 900МГц і підженете правильно файл конфігурації та зберете прошивку це буде теж працювати. але розпіновку треба провірити
ВАЖЛИВО - власник передавача (оператор передавача) отримує індивідуальний довіз на кожен РЕЗ в УДЦР. простими словами треба мати ліцензію. Офіційно до 10міліват без ліцензії.. чисто як попередження написав щоб до мене не було претензій...
ID: 898072725
Зв’язатися з продавцем
Опубліковано 26 вересня 2025 р.

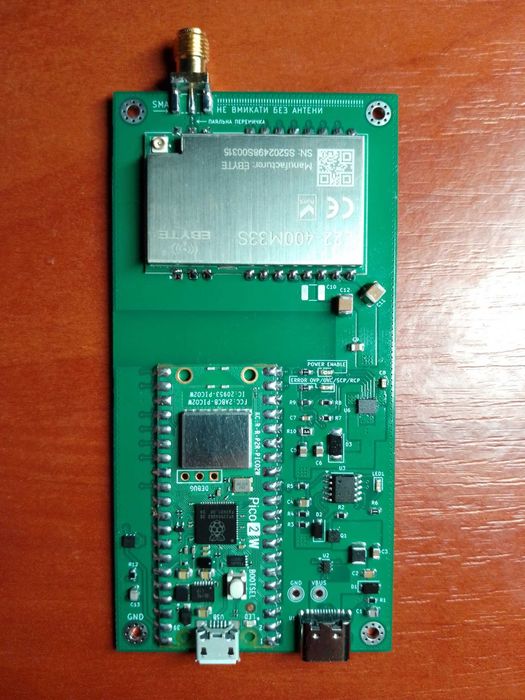

Мештастик- Meshtastic E22-400M33S 433МГц
