Ціна + комісія олх
Ціна за 10 штук 220 грн +комісія олх

Модуль DC-DC LM2596 перетворювач

напруги — це знижувальний пристрій, який призначений для зміни вихідної напруги в діапазоні від 1,25 до 35 В. Модуль можна використовувати як блок живлення, джерело живлення для пристроїв, акумуляторів, для живлення потужних світлодіодів тощо.

Плата модуля спроєктована на основі мікросхеми LM2596, резистора підстроювання, твердотільних (полімерних) конденсаторів та інших допоміжних електронних компонентів. Мікросхема LM2596 — це знижувальний імпульсний перетворювач напруги, який має 8 виводів і виготовлений у корпусі «TO-263». Наявність твердотільних конденсаторів забезпечує якісне перетворення напруги та збільшує термін експлуатації конвертера. Максимальне значення струму навантаження без додаткового охолодження становить 2 А. У разі перевищення вихідної потужності 10 Вт необхідно встановити радіатор. Тепловідвід кріпиться до корпусу мікросхеми. Після під'єднання додаткового охолодження сила струму навантаження може досягати до 3 А, а вихідна потужність до 15 Вт. Коефіцієнт корисної дії (ККД) перетворювача може становити до 92%. Регулювання вихідної напруги конвертера напруги відбувається за допомогою підстрочного резистора.

Мікросхема має захист від КЗ (короткого замикання) і перегрівання (спрацьовує за 150 °C). Також має обмеження сили струму на виході.

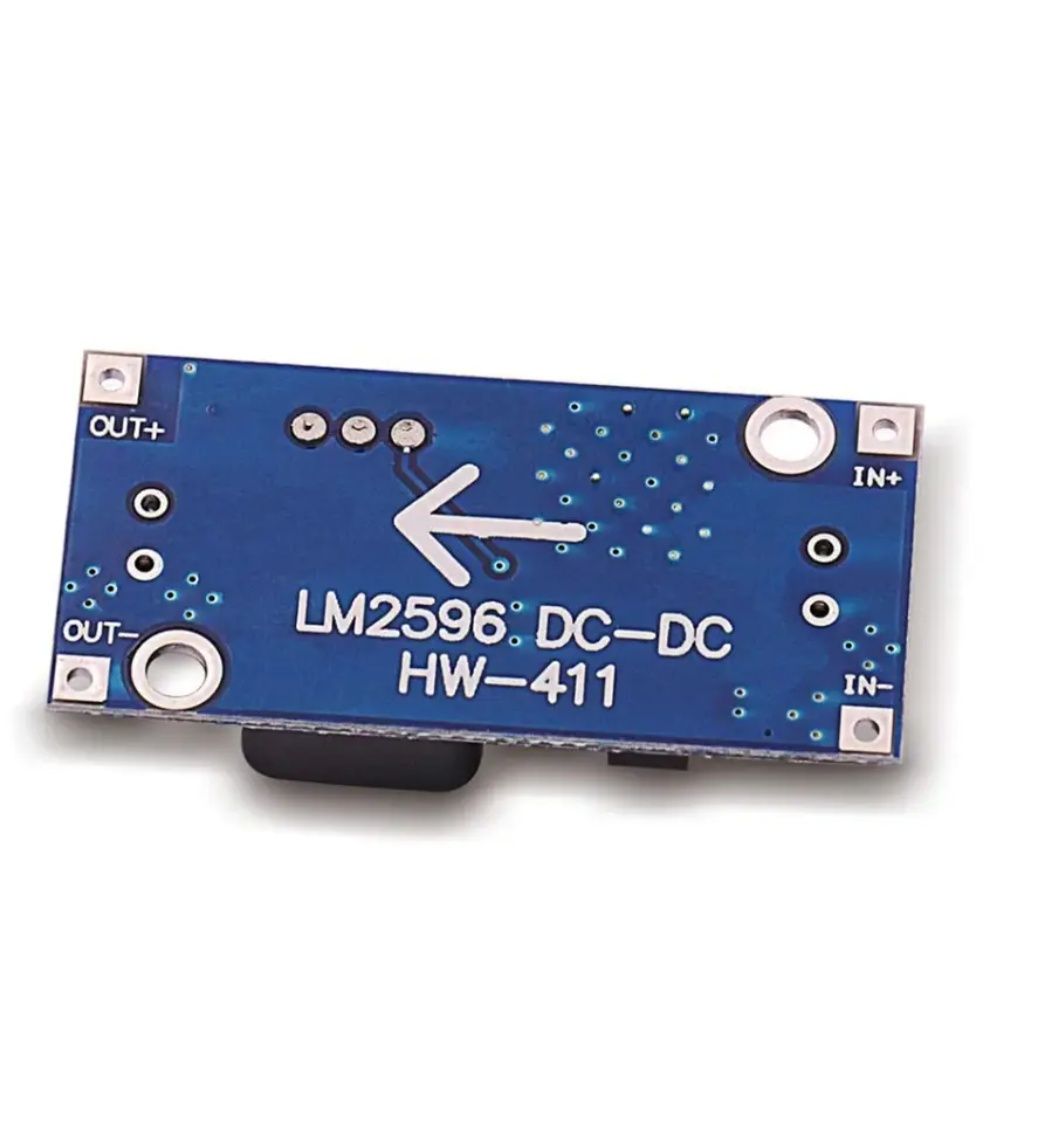

Джерело живлення й навантаження під'єднуються до плати перетворювача за допомогою 4 металізованих отворів:

IN +: вхідна напруга 4,5-40 В
IN - «земля»
OUT +: вихідна напруга 1,5-35 В
OUT -: загальний дріт навантаження
Живлення подається від зовнішнього джерела живлення. Діапазон вхідної напруги становить від 4,5 до 40 В, а вихідної напруги постійного струму від 1,25 до 35 В.
