NanoVNA RF demo kit тестова плата для перевірки та калібрування

18 тестових режимів

Діаграма Сміта на звороті плати

2 SMA кабелі в комплекті

Тестова плата з різними реактивними елементами, фільтрами, ФНЧ, ФВЧ, ДПФ тощо. , щоб:

1) перевірити коректно налаштований аналізатор для вимірювань, щоб зрозуміти як повинні виглядати графіки для різних елементів і вимірювань

2) навчитися працювати з приладом. На платі намальовані графіки, які мають вийти за кожним елементом, якщо прилад налаштований правильно.

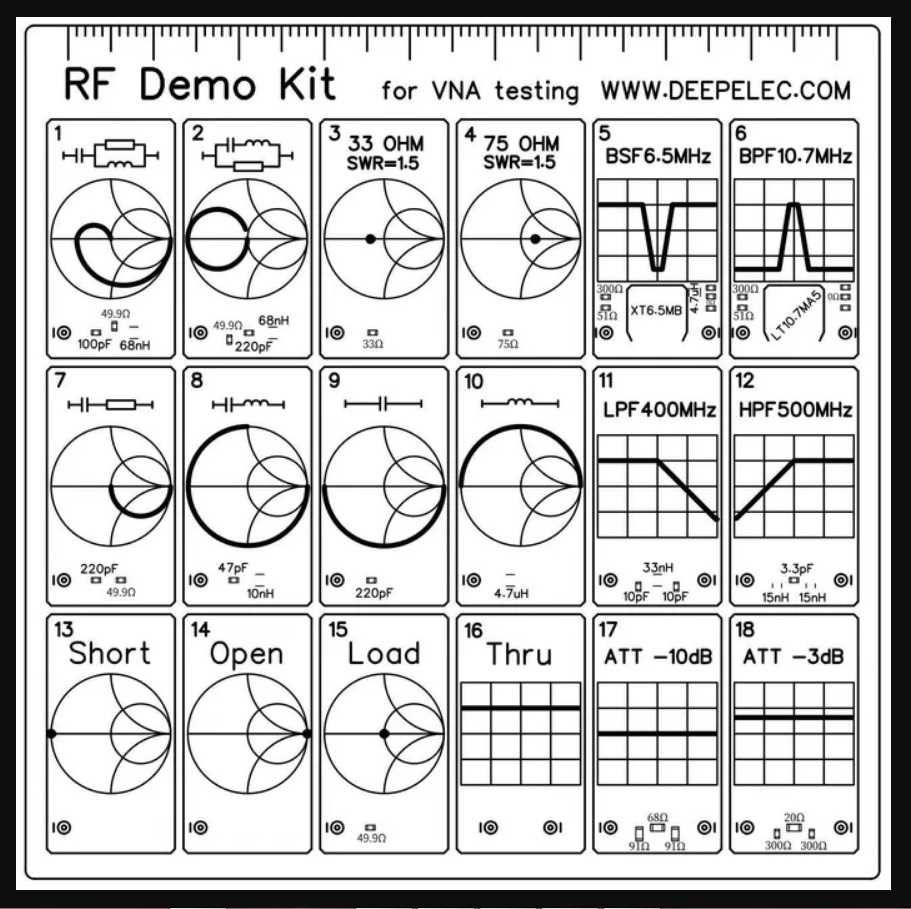

Тестовий модуль складається із 18 систем, інтегрованих на одній платі.

Система ідеально підходить як навчальний посібник для шкільних або університетських лабораторій.

Кожен модуль був ретельно відібраний з високою якістю та надійністю.

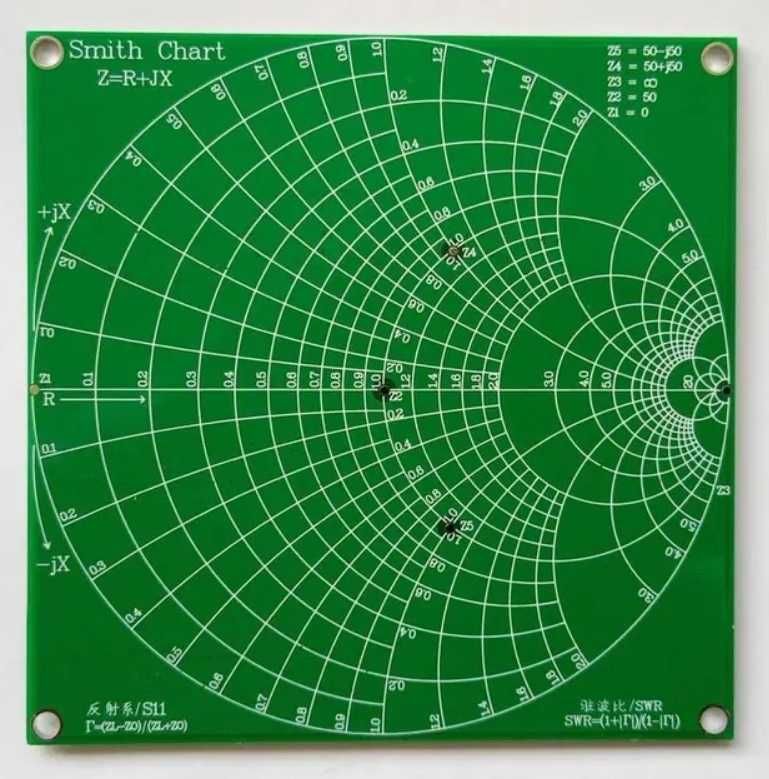

На одній стороні плати розташовані всі тестові схеми, а з іншого боку плати — діаграма Сміта.
Це графік імпедансу у полярних координатах. Кожна точка на діаграмі Сміта відповідає певному комплексному числу. Що, своєю чергою, фізично інтерпретується як імпеданс.

Завдяки діаграмі Сміта узгодження антен можна виконати графічно широкому діапазоні частот.

У комплект входять, серед іншого: базовий фільтр, послідовні та паралельні схеми з елементами RLC та їх комбінаціями, відкриті та закриті схеми, схеми з демпфуванням.
