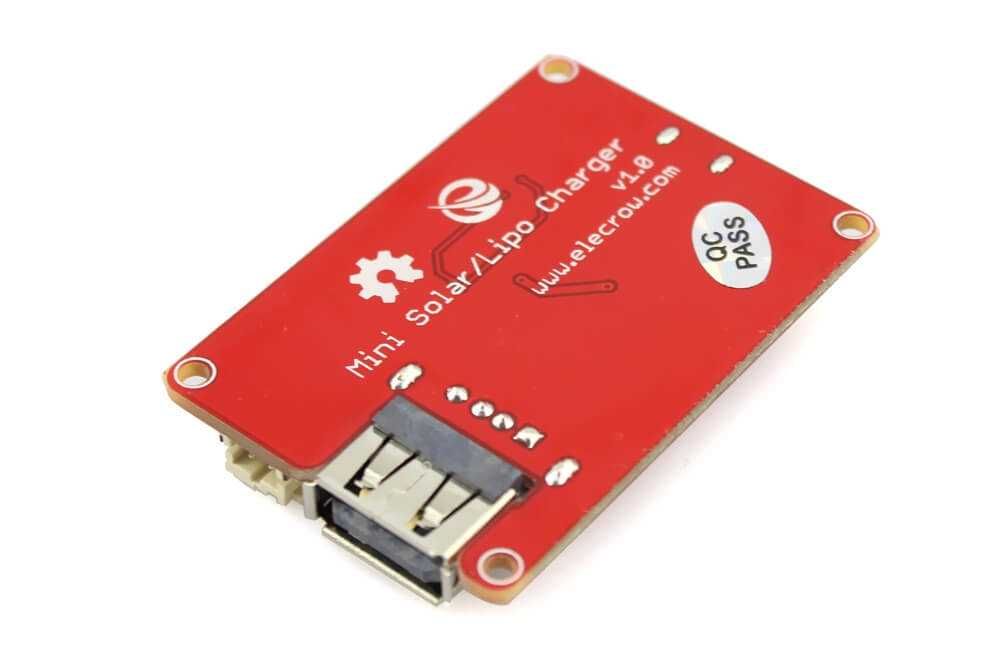

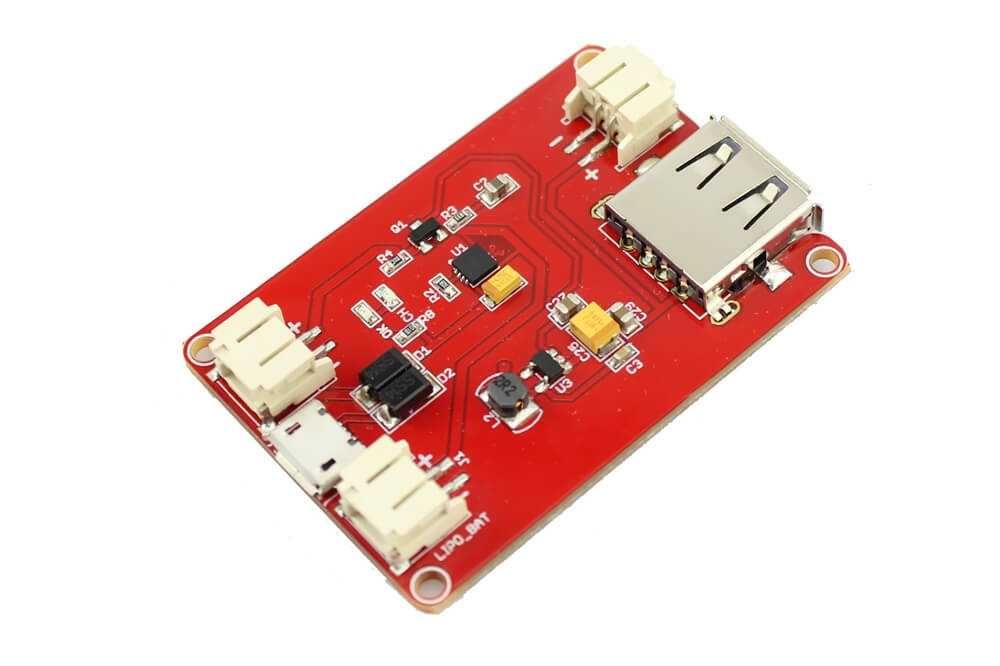

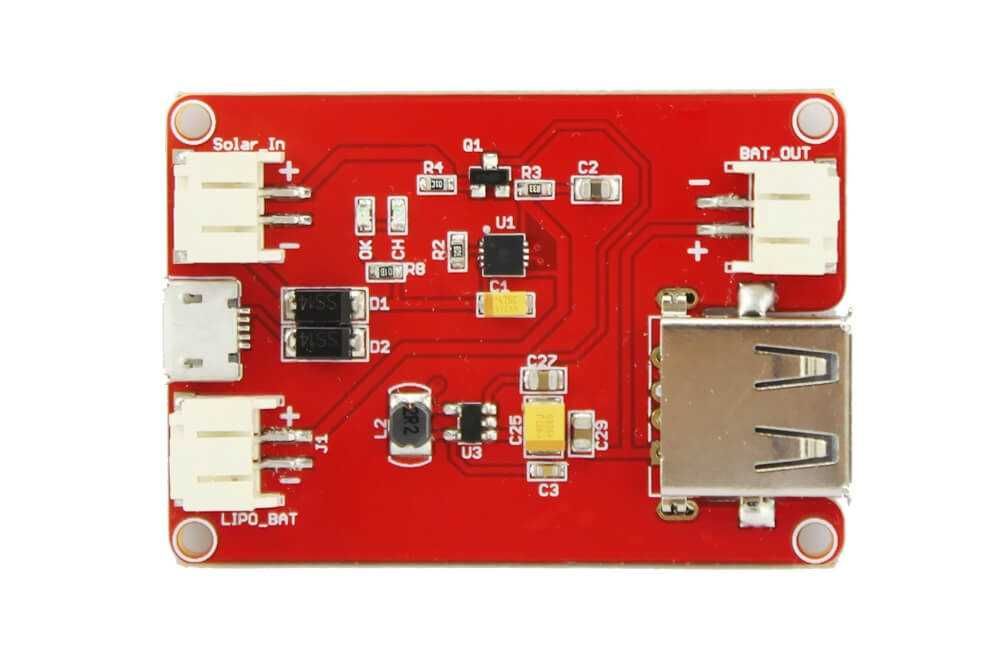

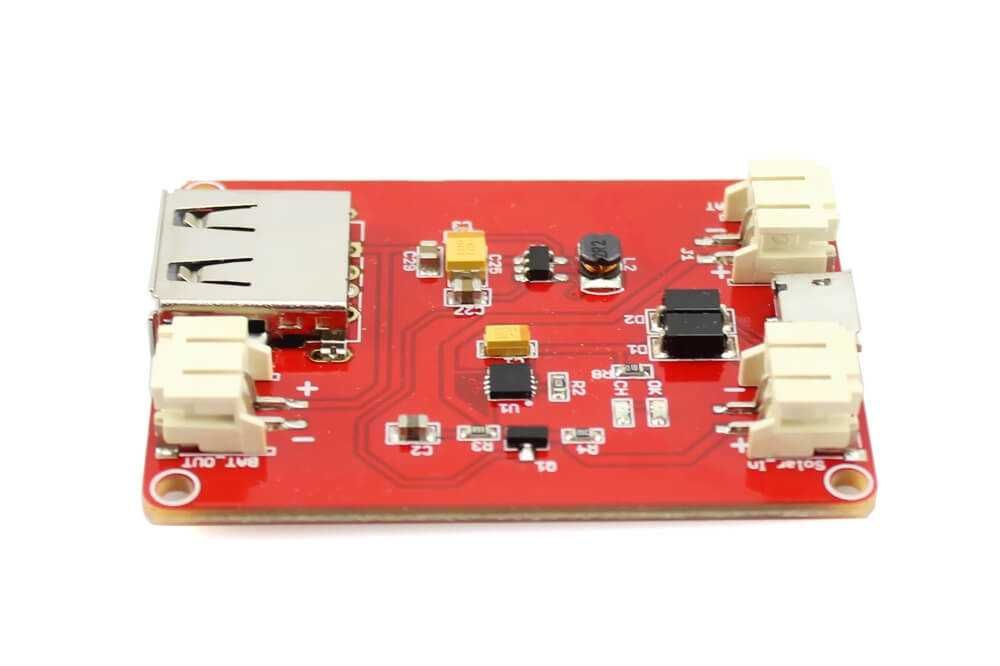

У нашій програмі , особливо в деяких програмах на відкритому повітрі, нам часто доводиться використовувати літієву батарею. Проблему заряджання літієвої батареї потрібно вирішити, ми розробили цю міні-плату для зарядки літієвої батареї.
Розмір плати дуже малий, він може використовувати зовнішнє джерело живлення, наприклад джерело живлення від сонячних батарей або USB . Він використовує CN3065 — одну мікросхему управління зарядом літієвої батареї, коли зовнішнє джерело живлення літієвої батареї, ви також можете використовувати його для виведення стабільного струму 5 В, 500 мА, і ми додали трубку Мосса як вимикач живлення, коли є зовнішнє джерело живлення для літієвої батареї, вихід буде безпосередньо від зовнішнього джерела живлення, щоб забезпечити, так що ви можете зменшити втрати літієвих батарей, літієві батареї збільшить термін служби.
Коли зовнішнє джерело живлення вимикається, воно негайно перемикається на джерело живлення від літієвої батареї, літієва батарея через ETA1036 утворює ланцюг підвищення, а потім виводить джерело живлення 5 В, ETA1036 є високоефективним синхронним мікросхемою підвищення з відсіканням навантаження та Функція захисту від короткого замикання, тому вона може реалізувати функцію ДБЖ. Це було б гарним помічником, якби ми використовували БПЛА чи інші модельні іграшки на природі чи ходили в похід.

Технічні характеристики

Вхідна напруга 4.4В-6В
Вихідна напруга, струм 5В, 500мА
Робоча температура -40 +80
Максимальне навантаження 1А

особливості
Максимальний вихід навантаження 1 А
Роз’єм акумулятора та сонячної панелі – JST 2.0
Стабільне джерело живлення 5 В USB незалежно від джерела
Вбудовані в чіп алгоритми зарядки/перезарядки
Заряджайте літій-полімерний акумулятор через сонячну енергію або USB
Стабільна напруга живлення через літієву батарею або USB
USB-порти дозволяють програмувати комплект під час заряджання літієвої батареї
Світлодіодна індикація повної батареї або стану заряджання: один червоний світлодіод тривоги та один зелений світлодіод стану
