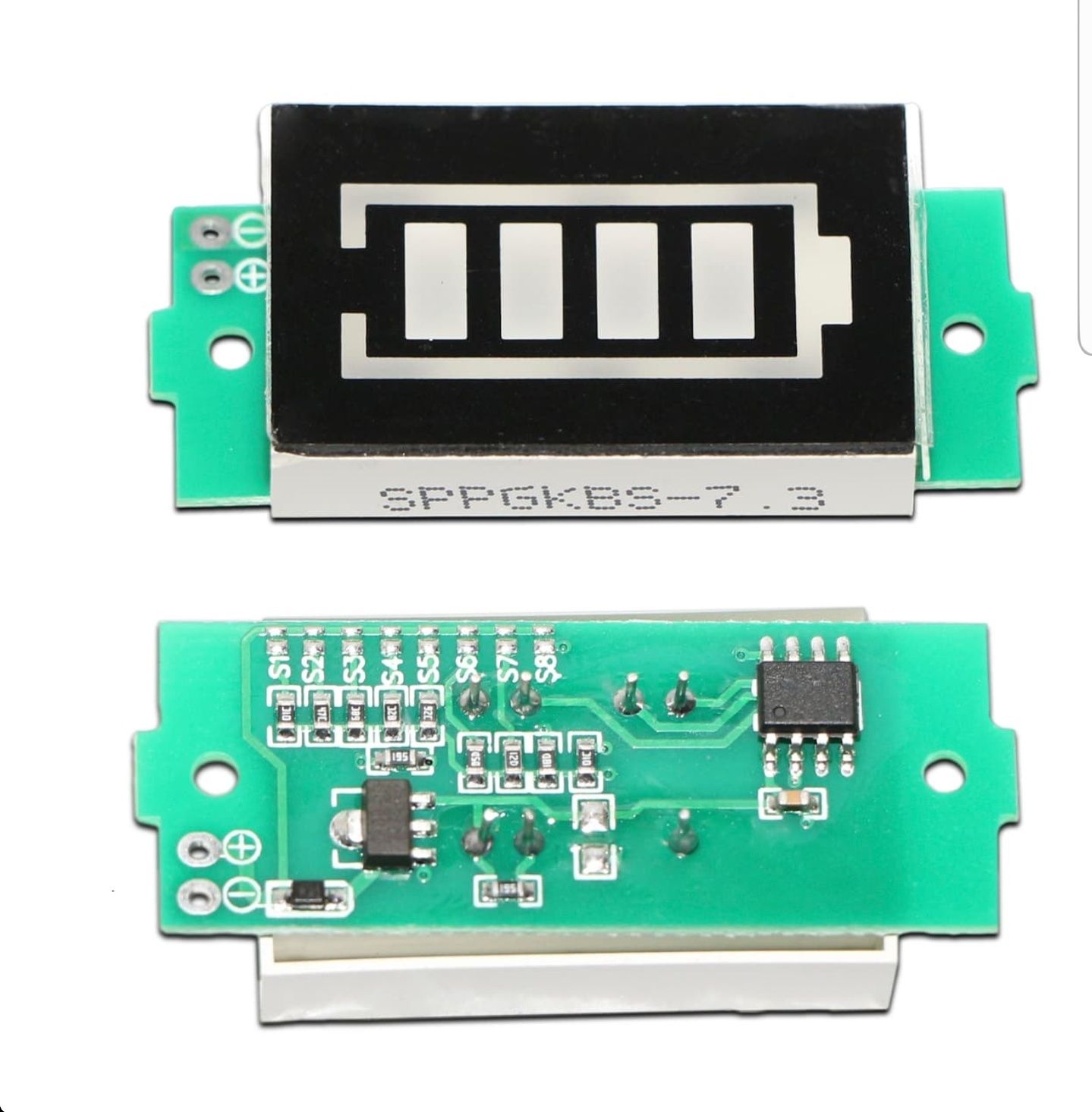

Підключення модуля MH-DL18S до акумуляторної батареї здійснюється через контактні майданчики "+" та "-", розташовані на платі. Модуль має захист від переполюсування. Пристрій універсальний для використання з Li-ion акумуляторами.

Плата модуля дозволяє проводити індикацію рівня заряду Li-ion батарей від 1 до 8 послідовно з'єднаних елементів (1S-8S). На прикладі одного осередку (1S) індикація повного заряду знаходиться на рівні 4,2 (100%), 3,66 (50%) 2,5-3,0 (0% розряд). При напрузі менше 2,5 В підсвічування індикатора гасне повністю. Залежно від кількості акумуляторів та встановленої перемички на платі порогові значення будуть відповідні та кратні числу елементів Li-ion. Перемичка встановлюється в одне положення, що дорівнює кількості акумуляторних батарей (АКБ), що перевіряються.

Струм споживання індикатора близько 5 мА і не залежить від кількості світлодіодів, що підсвічуються, яскравість індикатора зменшується в міру загоряння додаткових світлодіодів, тим самим підтримується фіксоване енергоспоживання модуля.

Індикатор рівня заряду акумулятора при розряді АКБ має червоне свічення навколо паралельних смуг рівня заряду.

Універсальний індикатор заряду акумулятора MH-DL18S має плівку для транспортування, після видалення якої спостерігається матова поверхня корпусу.

Основні характеристики індикатора рівня заряду акумулятора MH-DL18S:

Маркування: MH-DL18S (SPBKGS-10, SPPGKBS-7.3)
Індикація рівня заряду для 1S:
без індикації: ≤2,5 В
червоний колір: 2,5…4,2 В
1 зелена смуга: 3,3…3,5 В (0…25%)
2 зелені смуги: 3,5…3,7 В (25…50%)
3 зелені смуги: 3,7…3,9 В (50…75%)
4 зелені смуги: 3,9…4,2 В (75…100%)
Число осередків АКБ Li-ion: 1…8
Діапазон вимірюваних напруг: 2,5…34 В
Струм споживання: ≤5 мА
Габаритні розміри панелі індикатора (Д×Ш×В): 31,3×20×6 мм
Габаритні розміри модуля з платою (Д×Ш×В): 43,5×20×9,4 мм
