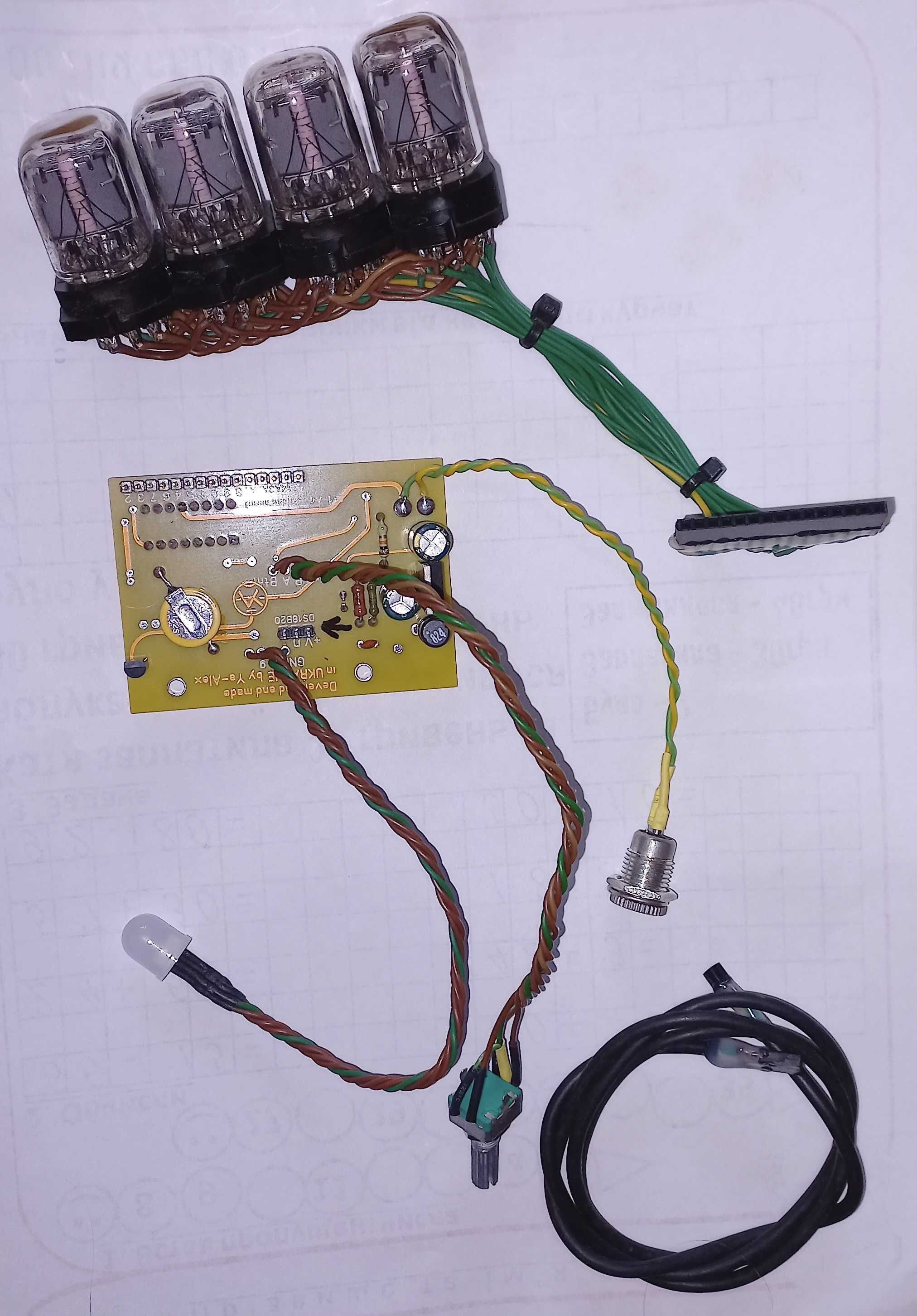

Повністю зібраний і готовий до установки в корпус набір.

Розміри плати 50х70 мм

ЛАМПИ ТАКОЖ ВКЛЮЧЕНІ В НАБІР.

Це повністю власна розробка, тому можу допомогти з будь-яким питанням щодо цього набору.

За посиланням можете подивитися гарне відео про розробку цього проекту.

youtu.be/dc_vOTNa5jk

Початково він розроблявся під корпус зарядного пристрою ЗД-5 для індивідуальних дозиметрів ДКП-50.
Плата має відповідні розміри і посадочні отвори, щоб її встановити замість плати, що є в цьому зарядному пристрої.
Можете просто повторити проект, вийде дуже симпатичний і тематичний виріб, як на моєму відео.

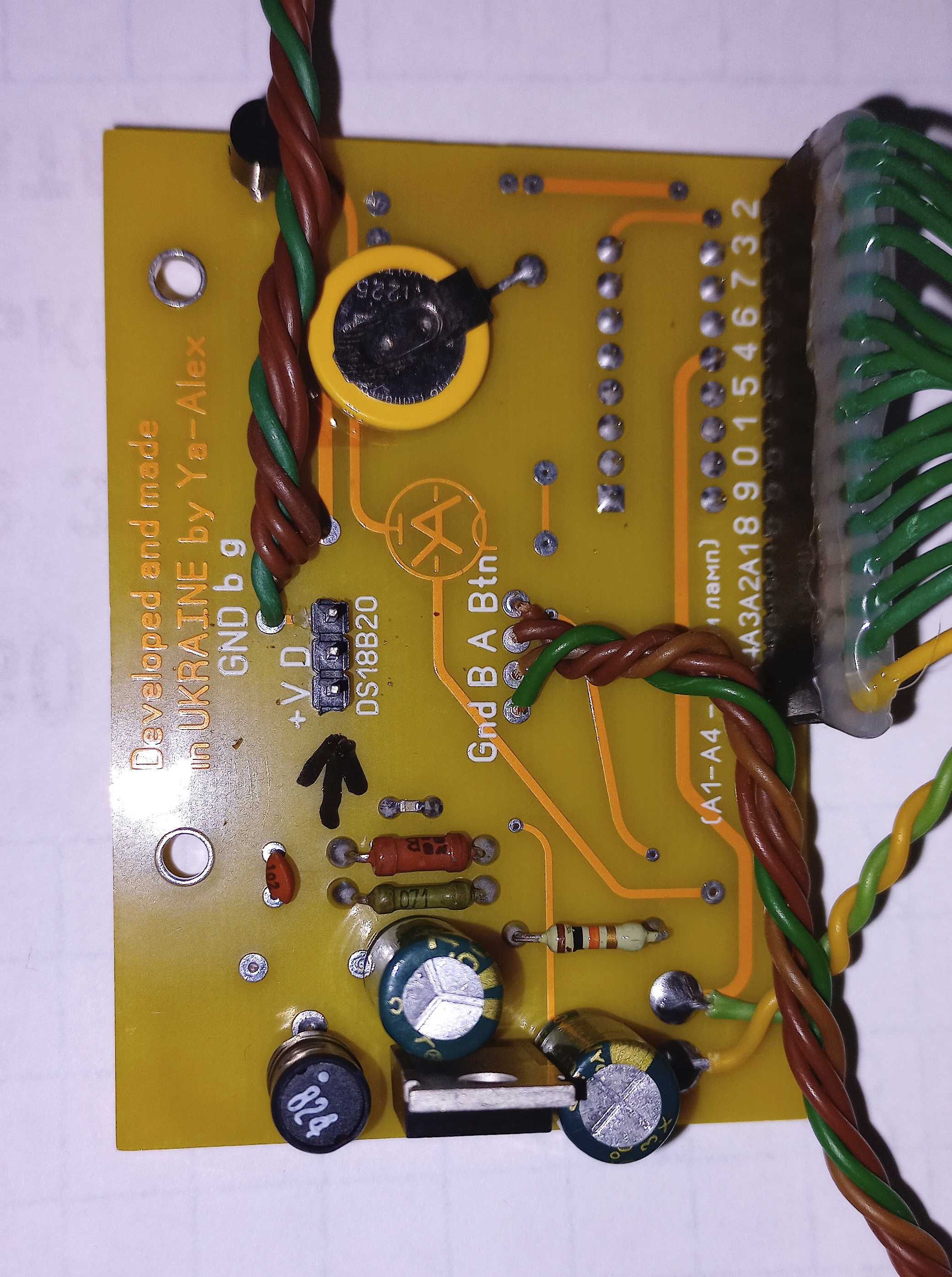

Все гарно і акуратно виконано - підключення ламп та датчика температури на роз'ємах.

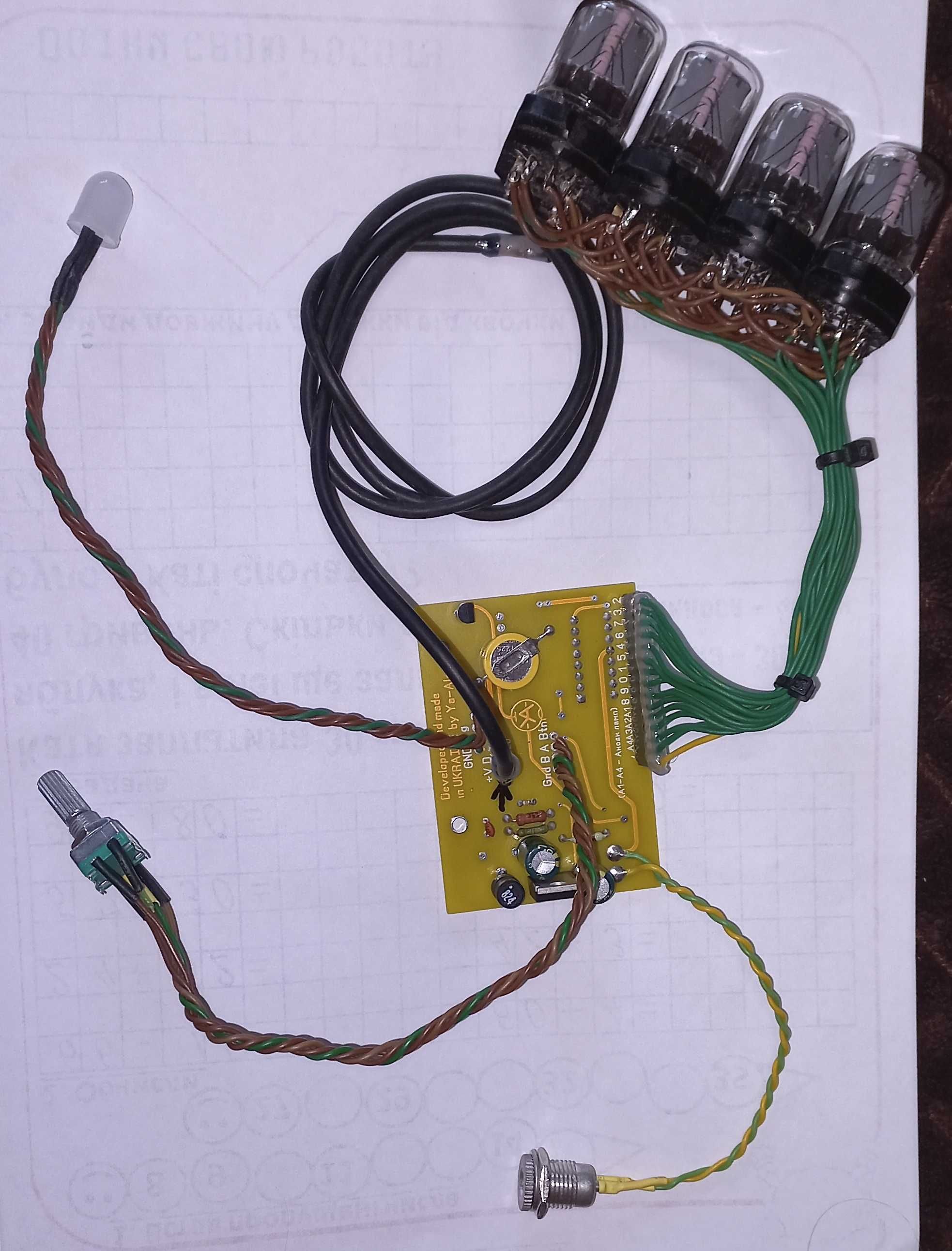

Лампи винесені окремим шлейфом, що дає більше варіантів для дизайну корпусу.

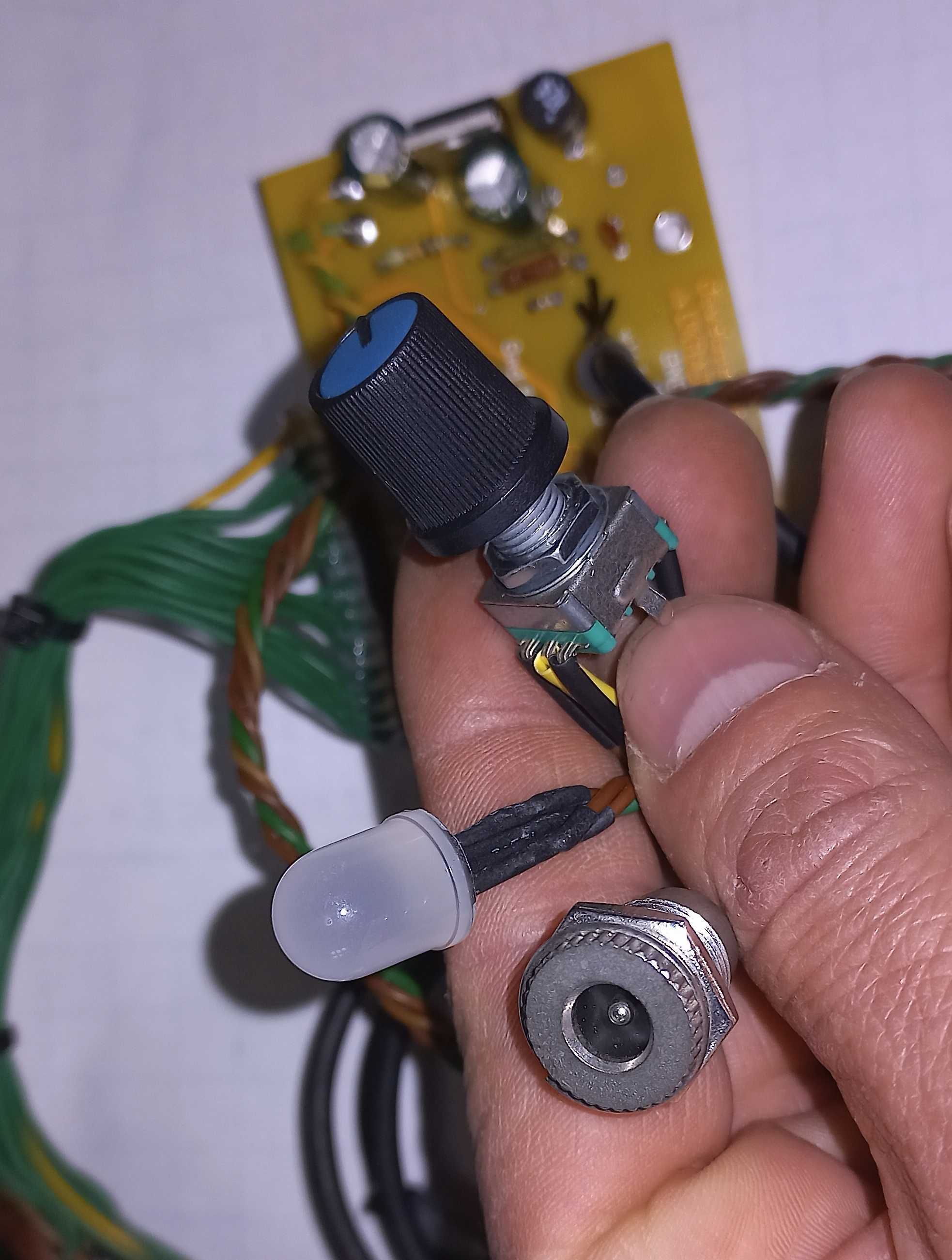

Налаштування дуже просте та інтуїтивно зрозуміле - за допомогою енкодера з центральною кнопкою.
До модуля підключається датчик температури, що дозволяє, показувати кімнатну температуру. Якщо датчик не підключати - буде працювати просто в режимі годинника.

Температура відображається кожні 25 секунд на протязі 3 секунд, або негайно, в разі натискання кнопки енкодера.

Якщо температура має знак "+", то світлодіод світить червоним. Якщо "-", то синім.

Щохвилини відбувається хаотичний перебір цифр в кожній лампі на протязі 1 секунди.
Це виглядає гарно і дещо продовжує термін служби ламп.

Для живлення знадобиться будь-який блок, що видає 11-14В і силу струму хоча б 200 мА.

Всі питання в ОЛХ повідомленнях.

ТІЛЬКИ ПЕРЕДПЛАТА!

Якщо вам не підходить - не марнуйте свій і мій час.

ПЕРЕД ПОКУПКОЮ УТОЧНЮВАТИ НАЯВНІСТЬ ТА СПОСІБ ОПЛАТИ!
