Кроковий трифазний привід комплектний Leadshine 3DM580S + Кроковий двигун Nema23(57) LeadShine 573S20-LS 2.0Nm, 5.8А

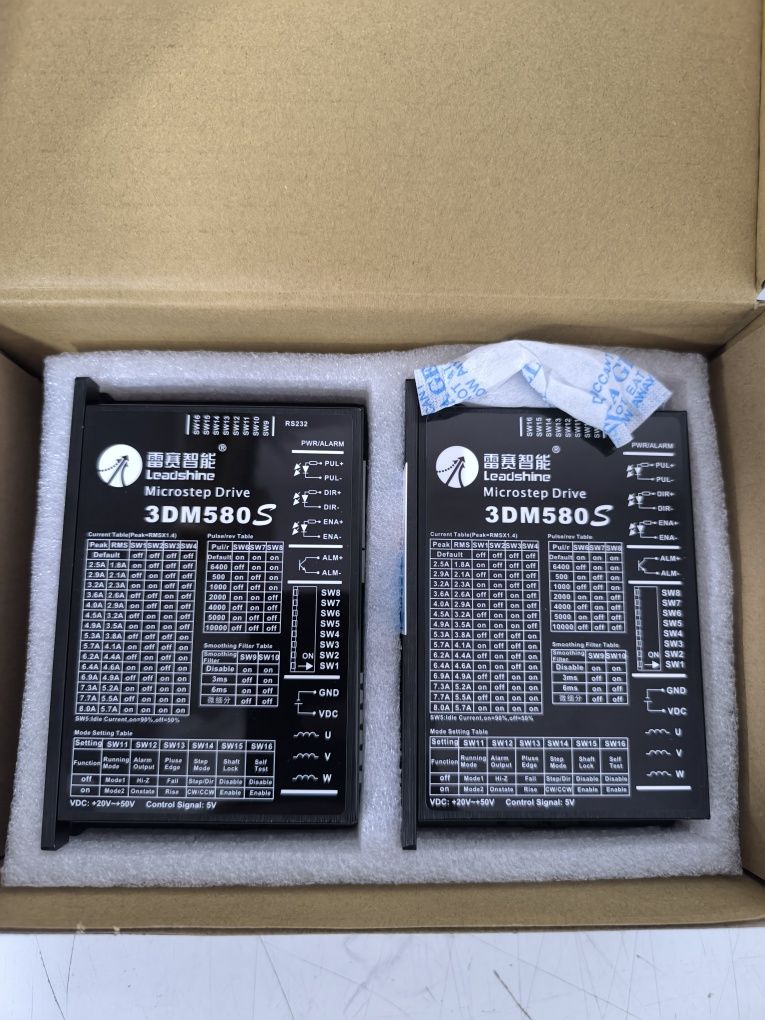

3DM580S – оновлений та вдосконалений драйвер з додатковими функціями, який прийшов на заміну старому 3DM580. Збоку є додатковий блок перемикачів, який керує новими функціями – їх можна побачити у таблиці на панелі.3DM580S – 3-х фазний цифровий драйвер, заснований на DSP з удосконаленим алгоритмом управління. Драйвер крокового двигуна має повноцінний цифровий сигнальний процесор, який забезпечує широкий набір функцій керування, налаштувань та контролю. Пристрій має стабільні робочі характеристики; унікальною технологією плавного руху, КД з драйвером можуть працювати з набагато меншим шумом, нижчим нагріванням порівняно з іншими драйверами, представленими на ринку. Драйвер має технологію самоналаштування онлайн, тому він може автоматично згенерувати оптимальні параметри для різних моторів і забезпечить високу продуктивність.


Особливості та характеристики:
висока продуктивність
технологія настроювання онлайн
функція придушення резонансу – забезпечує оптимальний момент, що крутить
усі вхідні/вихідні сигнали оптоізольовані
при холостому ході відбувається автоматичне зниження струму
підходить для 3-фазних двигунів, зі струмом фази до 8А
підтримка режимів PUL/DIR та CW/CCW
захист від перегріву, перевантаження по струму
сумісність TTL та оптична гальванічна розв'язка входу
Мікрокрок: 8 режимів роботи (1:2-1:50), максимум 10000 імпульсів на оборот
Напруга живлення: DC 20-50V
Струм фази: від 2.5-8.0А
Частота: до 500 кГц
Вага: 270 г
Розміри: 118 мм х 75 мм х 34 мм

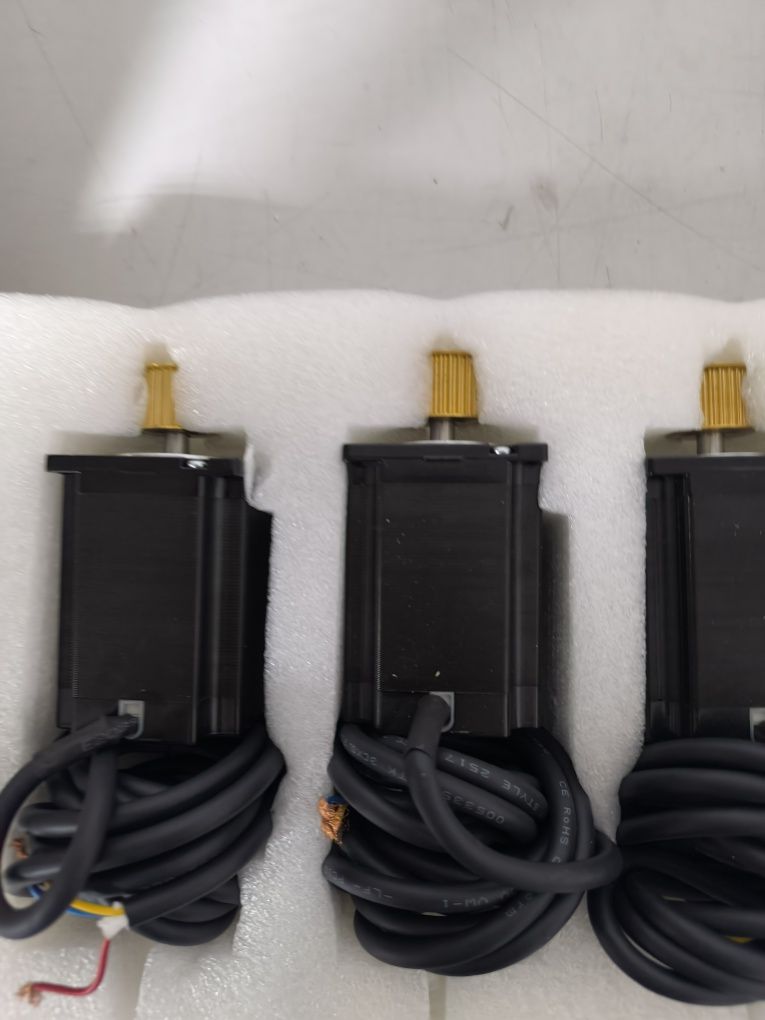

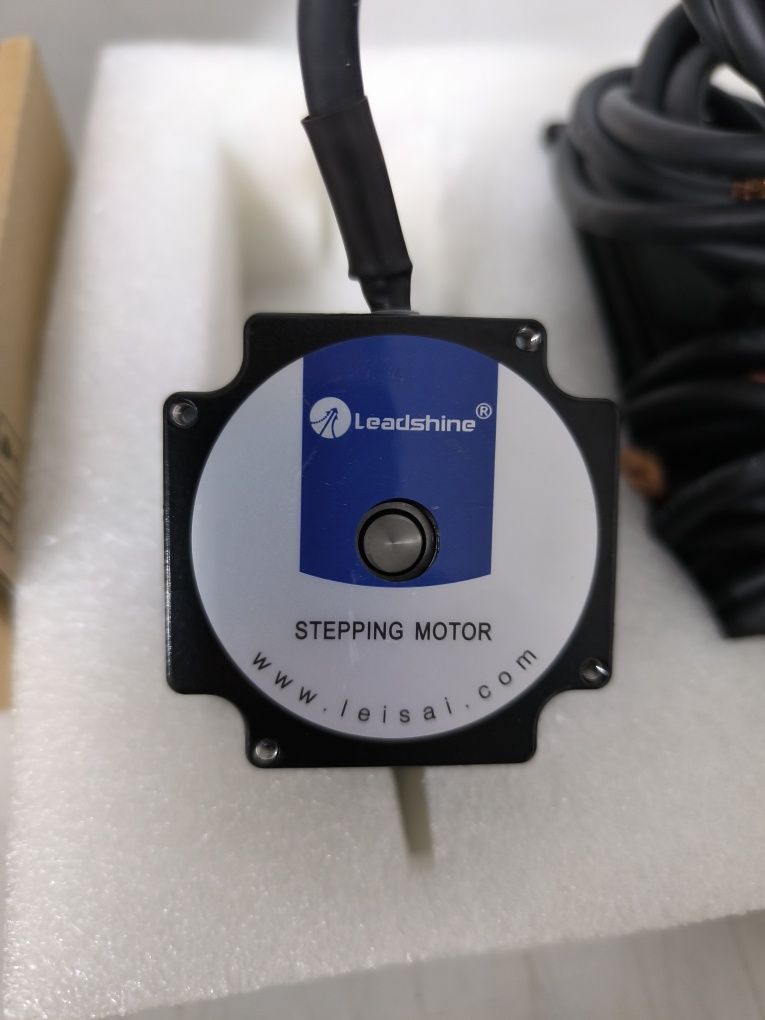

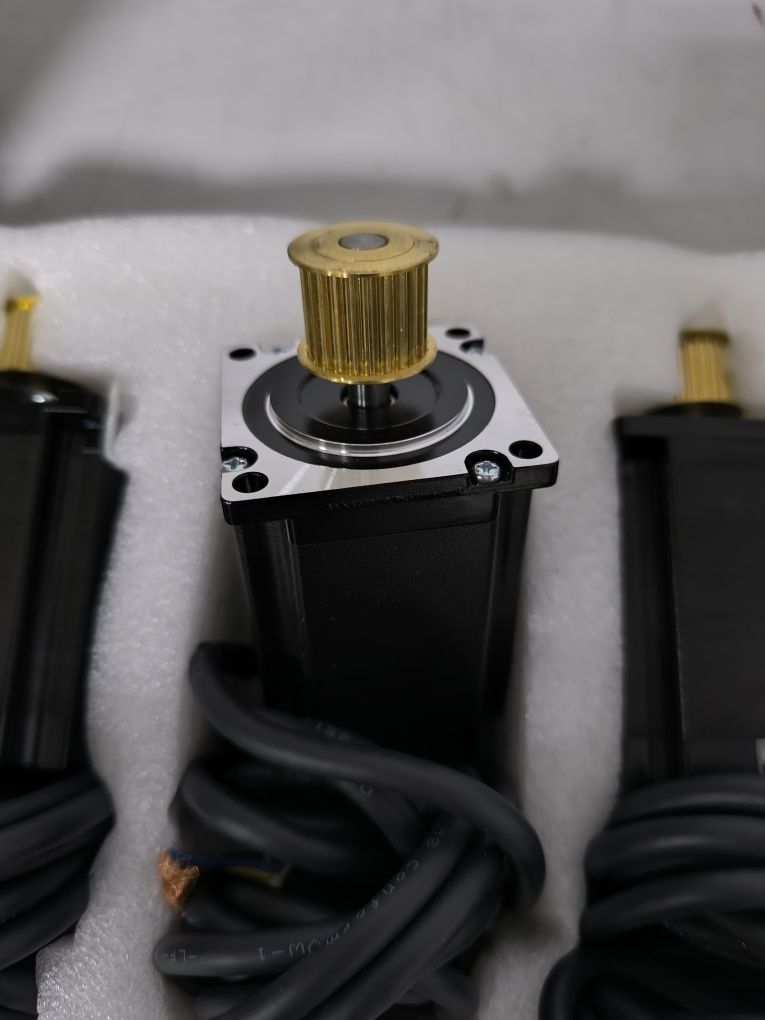

Кроковий двигун Nema23(57) LeadShine 573S20-LS 2.0Nm, 5.8А

Трифазні КД Leadshine мають більш рівномірний момент при обертанні та забезпечують більш плавне переміщення, порівняно з двофазними КД.
Крокові двигуни Leadshine відрізняються високою продуктивністю і надійністю, забезпечують більший крутний момент, менше нагрівання і стабільність в роботі, в порівнянні з аналогами, представленими на ринку. Це стало результатом застосування новітніх розробок Leadshine і японських комплектуючих.
Гібридний серводвигун LeadShine 573S20-LS виконаний з високоякісного матеріалу і може рухатися плавно з дуже низьким рівнем шуму та нагрівання. Якщо використовувати його разом із драйвером (контролером) LeadShine 3DM580S, система позиціювання між двигуном і драйвером буде замкнута. Ви ніколи не отримаєте втрати кроків, що може відбуватися у крокових системах незамкнутого типу.
Швидкість реакції і відсутність пошуків нерівномірної роботи роблять двигун даного типу ідеальним для додатків з використанням механізмів з ремінним приводом механізмів низької жорсткості, де вібрація при зупинці двигуна буде не бажаною.
Технічні характеристики:
Типорозмір: NEMA23

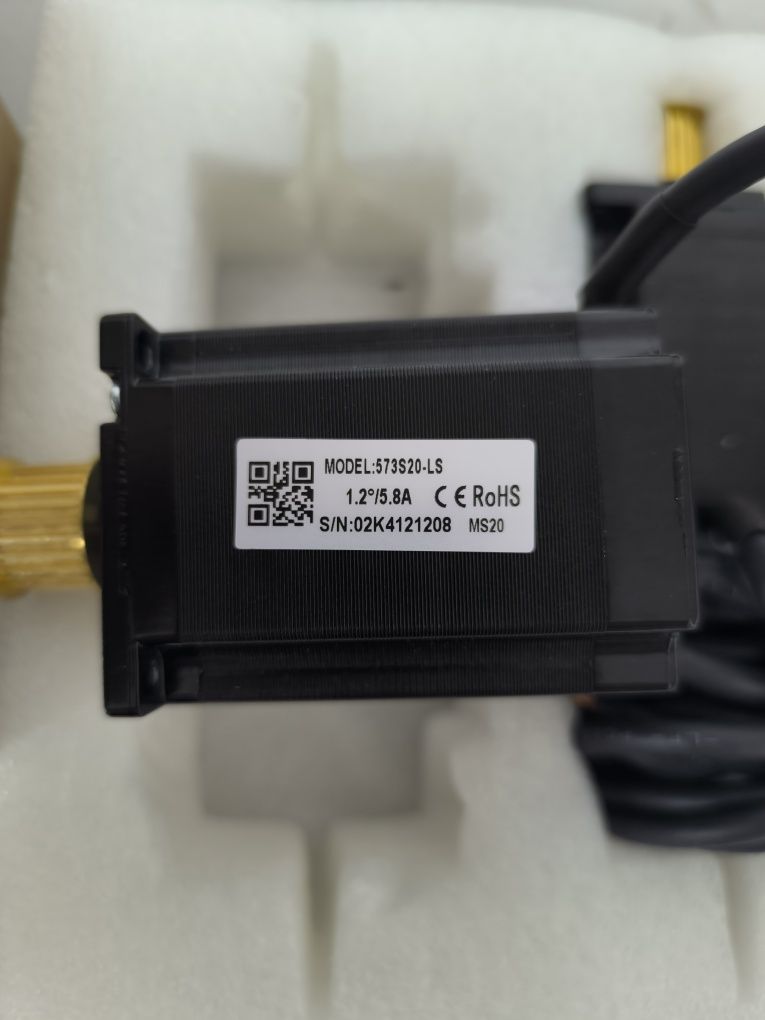

Модель: LeadShine 573S20-LS
Вид двигуна: кроковий (Stepper Motor)
Кількість фаз: 3
Номінальний струм фази: 5.8A
Крок: 1.2° (300 на оборот)
Опір фази: 0.7 Ом
Індуктивність фази: 2.4 мГн
Крутний момент: 2.0 Nm
Діаметр валу: 8 мм
Довжина валу: 28 мм
Довжина кабелів: 80 см
Робоча температура: -20°C…+50°C
Опір ізоляції: 100 МОм
Діелектрична міцність: 500 VAC протягом хвилини
Вага: 770 г
