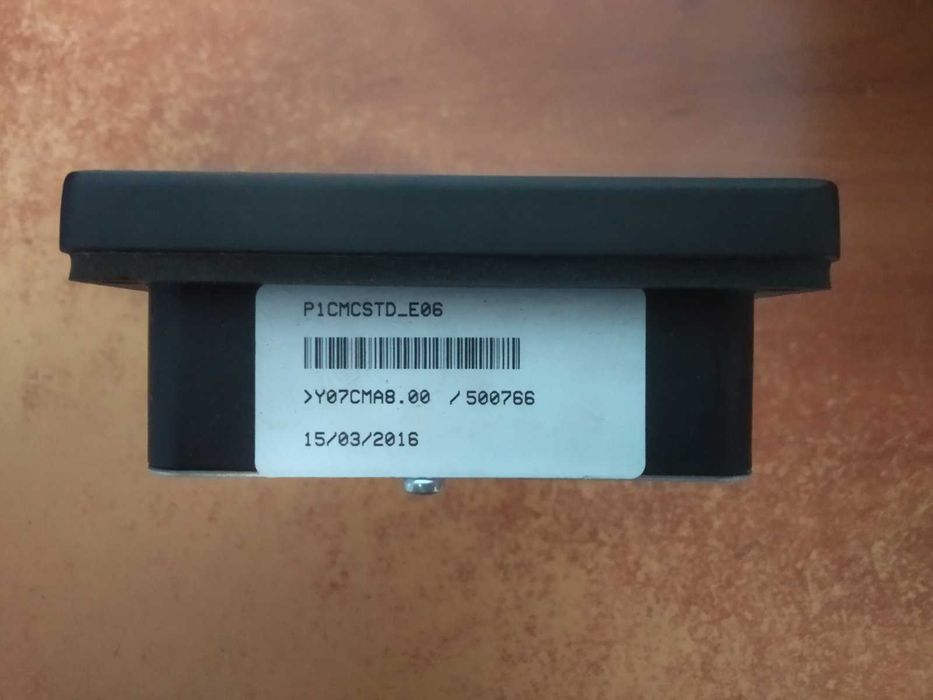

Многофункциональный промышленный электронный блок управления (контроллер AirMaster P1) соответствует стандартам МЭК и предназначен для управления воздушными винтовыми
компрессорами.
Контроллер выполнен в корпусе из алюминиевого сплава с антикоррозионным
покрытием и полиэтиленовой клавиатурой.
Степень защиты - IP65 для фронтальных элементов, IP20 для остальных.
Температура эксплуатации от 0 до +55°С при относительной влажности до 95% (без
конденсации),
температура хранения от -25 до +75°С.
Коммутация входных и выходных сигналов осуществляется через контактные разъемы. Питание контроллера осуществляется от сети 24VAC ± 15% частотой 50…60 Гц, максимальный потребляемый ток 1А, разъем Х01.

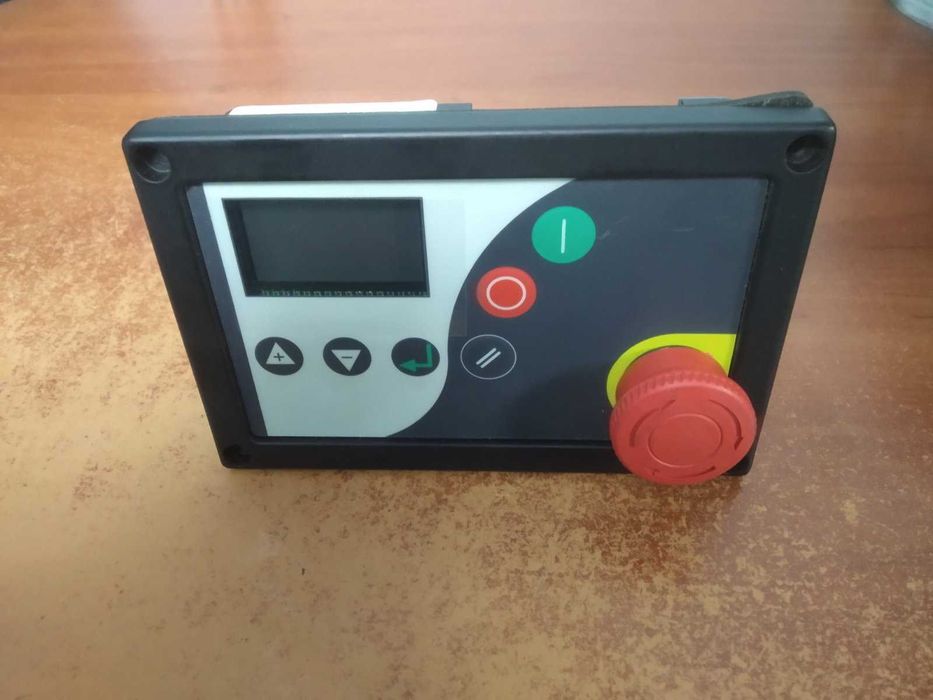

Отображение информации осуществляется с помощью жидкокристаллического дисплея 45 х 25мм с подсветкой:
1, 2 - Давление воздуха на выходе компрессорной установки или код параметра в режиме программирования.
3, 4 - Вспомогательное поле (по умолчанию отображается температура масляно - воздушной смеси)
5 - Символы состояния компрессорной установки: - ПУСК, - холостой ход, - загрузка
6. Вспомогательные символы: - сервис, - сигнал аварии.
В контроллере предусмотрена долговременная память для хранения оперативных данных: времени наработки,
значений счетчиков и состояний системы.

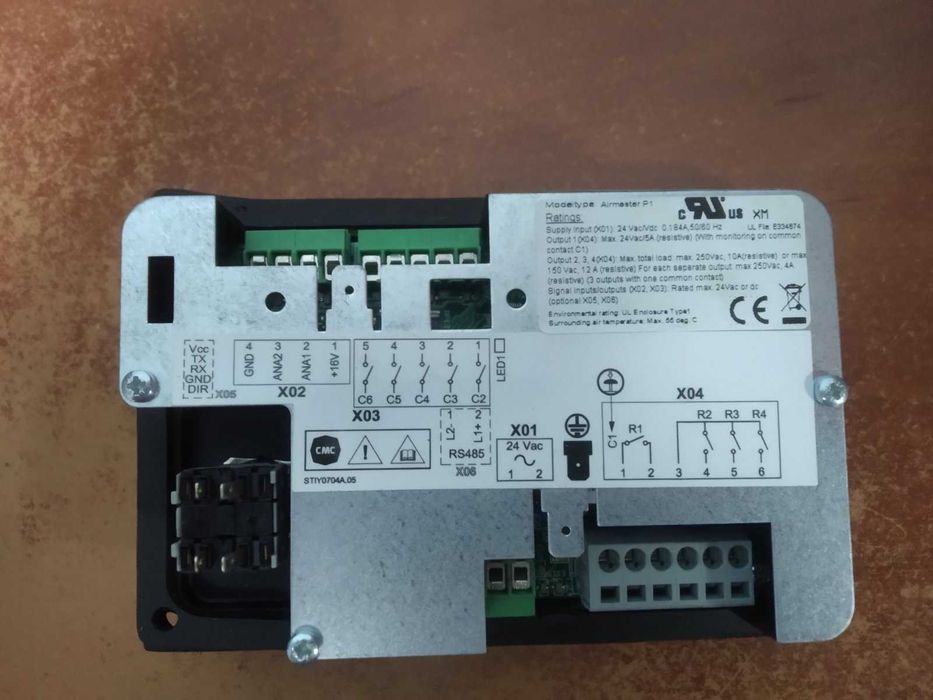

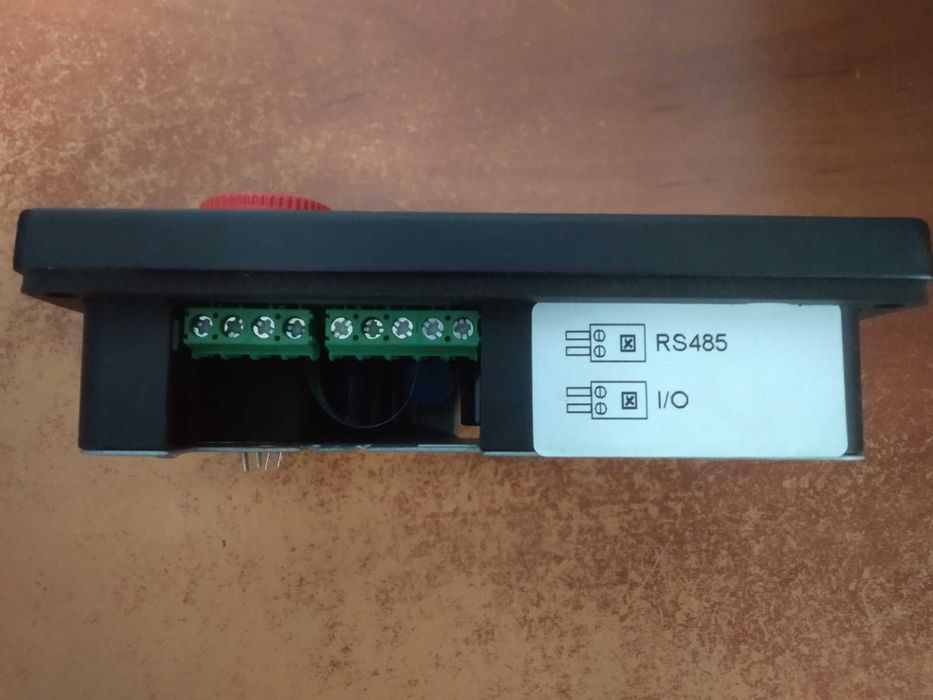

Коммутация входных и выходных сигналов осуществляется через зажимные соединения,
расположенные на задней панели контроллера.
Входы: аналоговые - разъем Х02 контакты 1 и 2 - для подключения датчика давления, контакты 3 и 4 - для подключения датчика температуры;
цифровые -разъем Х03 - вход 24VAC для контроля состояния: кнопки аварийной остановки, тепловых реле защиты электродвигателя привода и вентилятора, реле контроля фаз.
Выходы: разъем Х04 – R1 – релейный выход для управления электромагнитным клапаном загрузки (до 4А реактивной нагрузки 24VAC); R2…R4 - релейные выходы для управления: линейным контактором, контактором “звезда”, контактором "треугольник" (до 2А реактивной нагрузки 230VAC).
