Контролер призначений для керування світлодіодними ДХВ потужністю до 25 Вт.
Основою пристрою є мікроконтролер STM8S003F3P6.

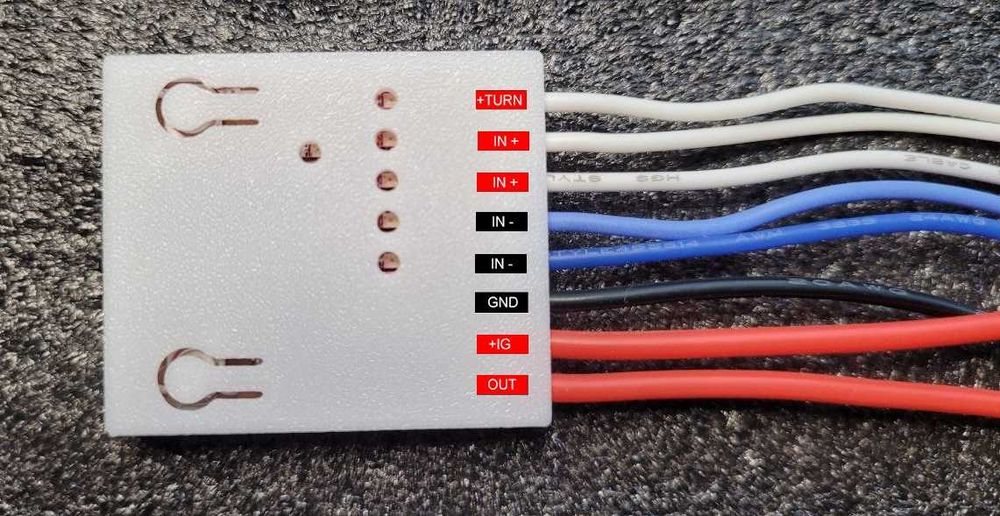

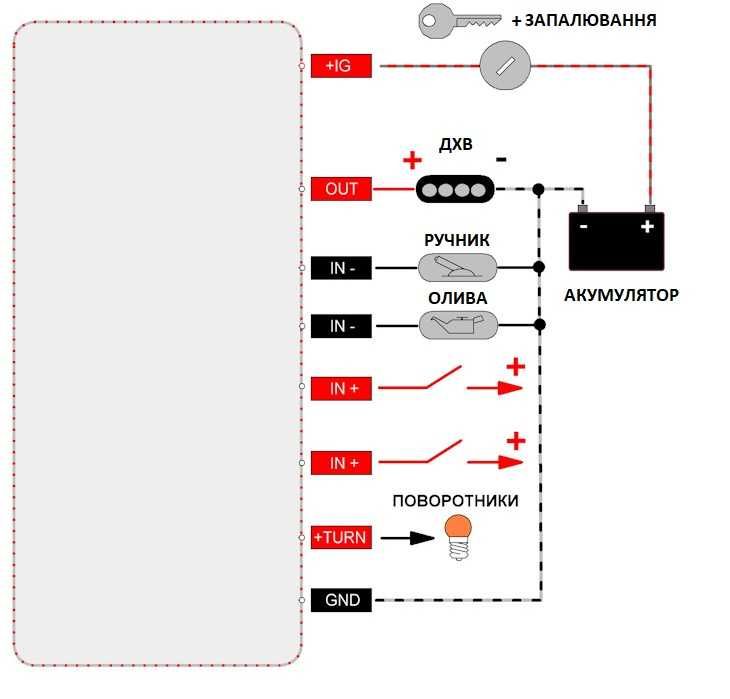

Контролер має 5 входів (два плюсові, два мінусові та один вхід для підключення поворотників) та кнопки S1 та S2.
Контролер дає можливість налаштування параметрів ДХВ таких як:
o затримка увімкнення/вимкнення;
o швидкість розпалювання/затухання;
o яскравість ДХВ;
o частота ШИМ-виходу;
o режим зміни яскравості (плавний або ступінчастий по 10%);
o затримка входу поворотників (час, після якого ДХВ вмикається після вимкнення поворотника).

Вхід поворотників використовується для автоматичного пригасання ДХВ під час роботи поворотників (актуально для ДХВ, які поєднують біле світло ДХО та жовті світлодіоди поворотника). Для цього на кожен ДХВ встановлюється окремий контролер. Якщо на вхід поворотників подається плюс, ДХВ відразу вимикається. Після зникнення сигналу, із заданою затримкою, коли поворотники завершать роботу, ДХВ знову вмикається.

Кожен вхід оснащений індикаторним світлодіодом, світлодіод загоряється, якщо на плюсовому вході з’являється напруга або на мінусовому вході є "маса".

Є окремий світлодіод налаштування. По ньому потрібно орієнтуватися, коли йде процес налаштування. Якщо на виході є якийсь рівень яскравості, цей світлодіод горить. Якщо ДХВ вимкнено – світлодіод не горить.

Ви можете налаштувати контролер таким чином, що при спрацюванні якогось входу (або навіть декількох одночасно) ДХВ не буде гаснути повністю, а просто зменшить свою яскравість до налаштованого Вами рівня.

Кінцева робота контролера залежить від параметрів, які ви запрограмуєте за допомогою кнопок.
