Собранная и протестированная плата компьютера ZX Spectrum - Pentagon-1024ZP Crocodile Edition v2.
Собственная разработка основана на наработках ZX-Spectrum сообщества. Плата разрабатывалась мною специально для установки в корпус от РС, формат платы стандарта MicroATX 243.84mm* 243.84mm. Для удобства сборки нанесена маркировка не только позиционных обозначений, но и номиналов элементов. Из особенностей платы: ОЗУ 1024кБ на паре микросхем SRAM с полной адресацией(не имитация DRAM), ПЗУ на 512кБ(8 банок по 64кБ), 2 слота ZX-BUS с отключаемым сигналом блокировки BDI для работы Divmmc, контроллер CD/HDD NemoIDE на борту, реализована схема сброса в 0 банку, коррекция бордюра, звук AY-3-8910(Yamaha YM2149F), Kempston джойстик. Есть переключение режима работы ОЗУ 128/1024 кБ. Возможна работа с одной микросхемой SRAM в режиме 128/512 кБ. Удобное подключение к конвертерам RGB to VGA/HDMI с коммутацией джамперами KSI/SSI/Sync, а также выбор частоты пиксельклока 14/3,5 МГц. Разъемы вывода видео, подключения клавиатуры, кемпстон джойстика, аудиовыхода и TAPEIN/TAPEOUT расположены в "штатном" месте для РС корпуса, а также продублированы пинами на плате. Блокировочные SMD-конденсаторы типоразмером 0805 на все микросхемы расположены с нижней стороны платы. Разъем питания ATX24(20) pin. Плата мною собрана и отлично работает на прошивке с Fatall 0.25 в нулевой банке ПЗУ.
Построен преимущественно на 555 логике, ОЗУ 2 х SRAM ALLIANCE AS6C4008-55PCN или HM628512ALP-7 объемом 1024 кБ. В качестве контроллера FDC установлен эмулятор КР1818ВГ93(проект Евгения Угрюмова). Проверена работа с FDD 3.5 и эмулятором OpenFlop он же Gotek.
В комплекте:
1. Собранная плата (фото 1)

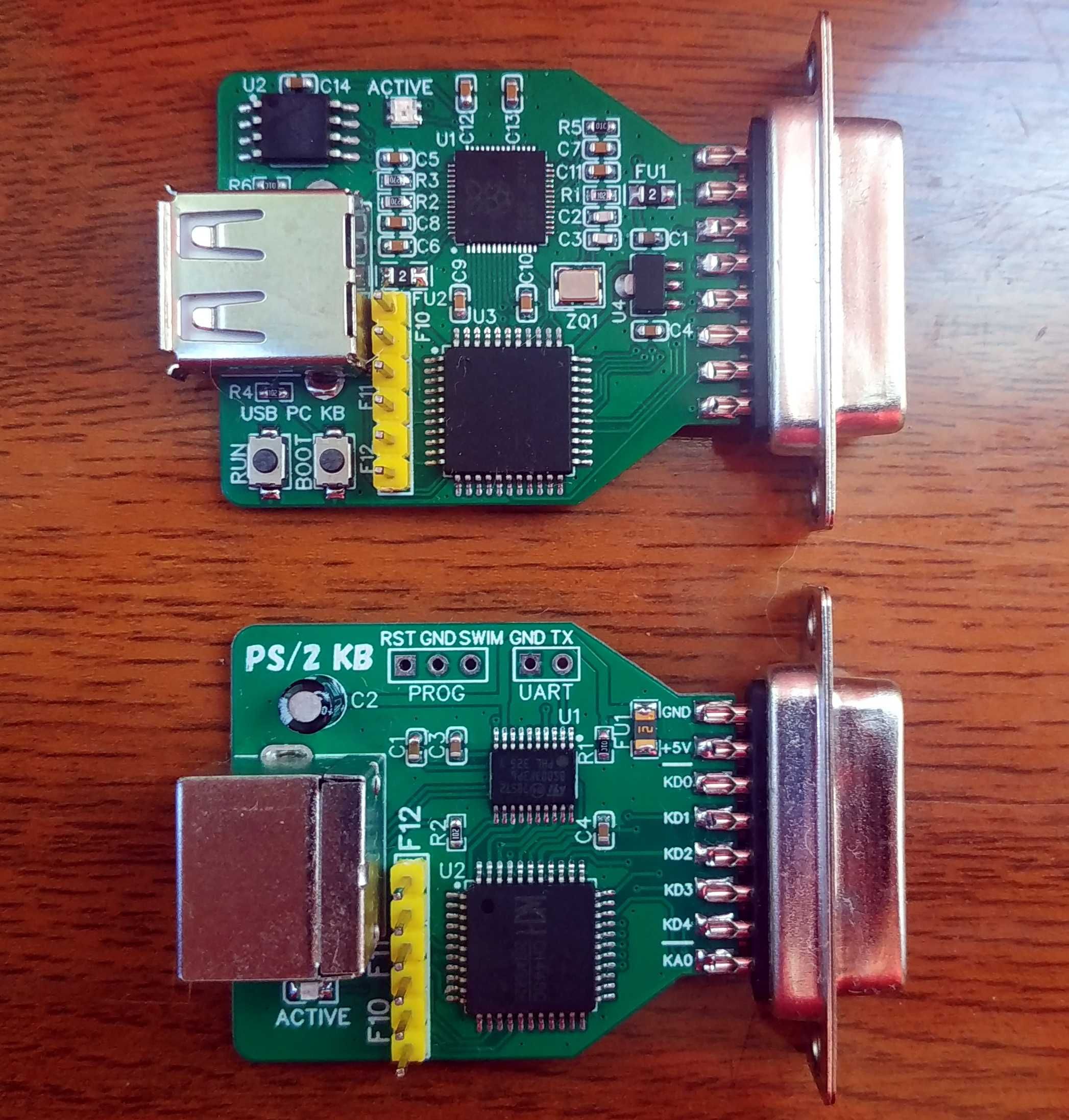

2. Плата безвейтового контроллера клавиатуры PS/2 или USB(фото 7) - 1 шт на ваш выбор.
3. Плата конвертера RGB to VGA или RGB to HDMI(фото 8) на ваш выбор.
Документация и вопросы в ЛС или t.me/pentagon1024zp больше спектрума тут ur0.jp/VE0r
Торга нет.
P.S. На фото первая собранная мною плата, поэтому процессор, память и серия микросхем могут отличаться от предоставленной на фото.
Обзор платы здесь: www.youtube.com/live/MLsJMjF3InY?feature=share
Моя сборка первой версии платы на моем канале Youtube:
Часть 1: www.youtube.com/watch?v=KE-RoEz97t4&t=171s
Часть 2: www.youtube.com/watch?v=numIuWHZEUA&t=42s
