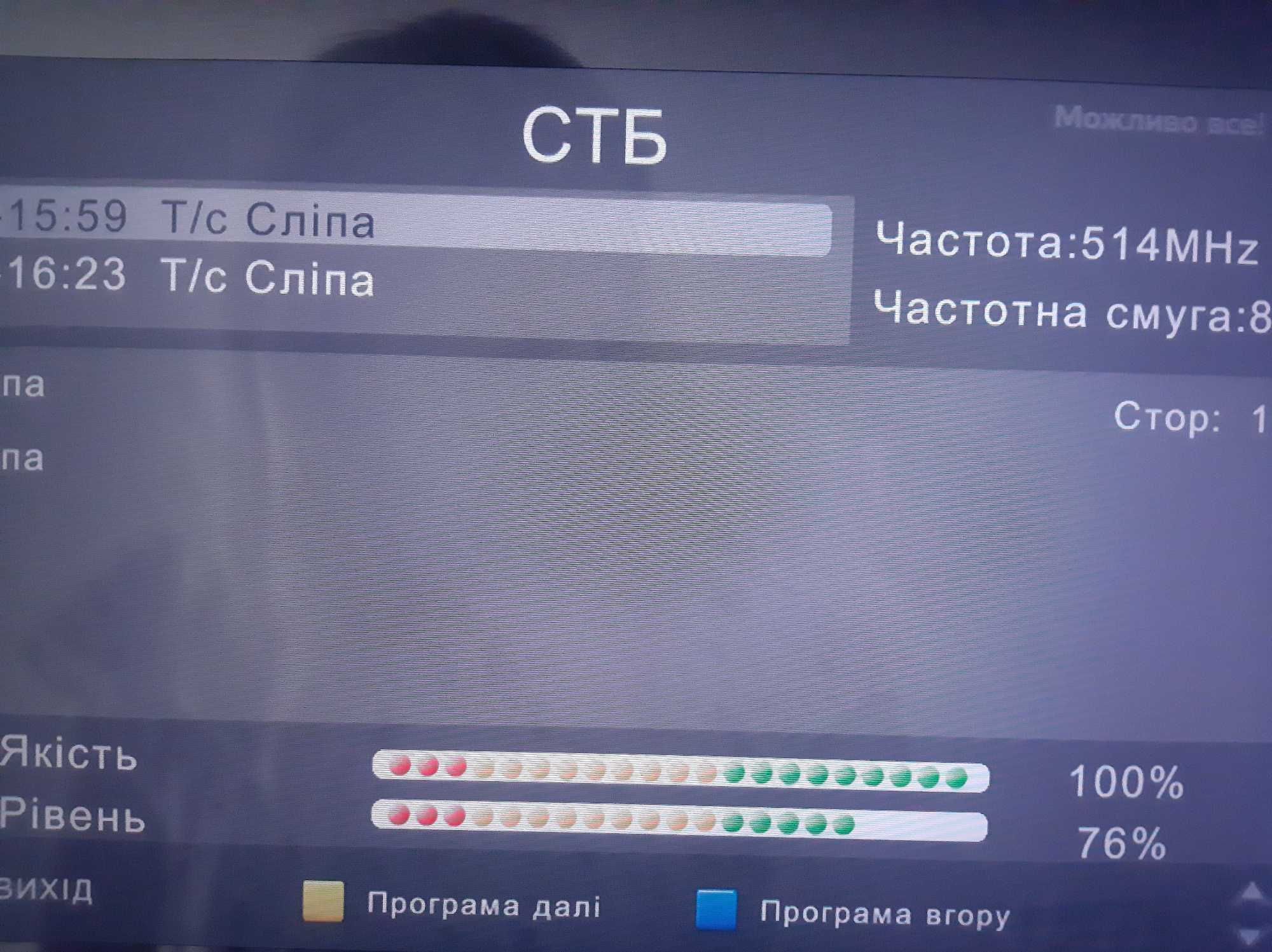

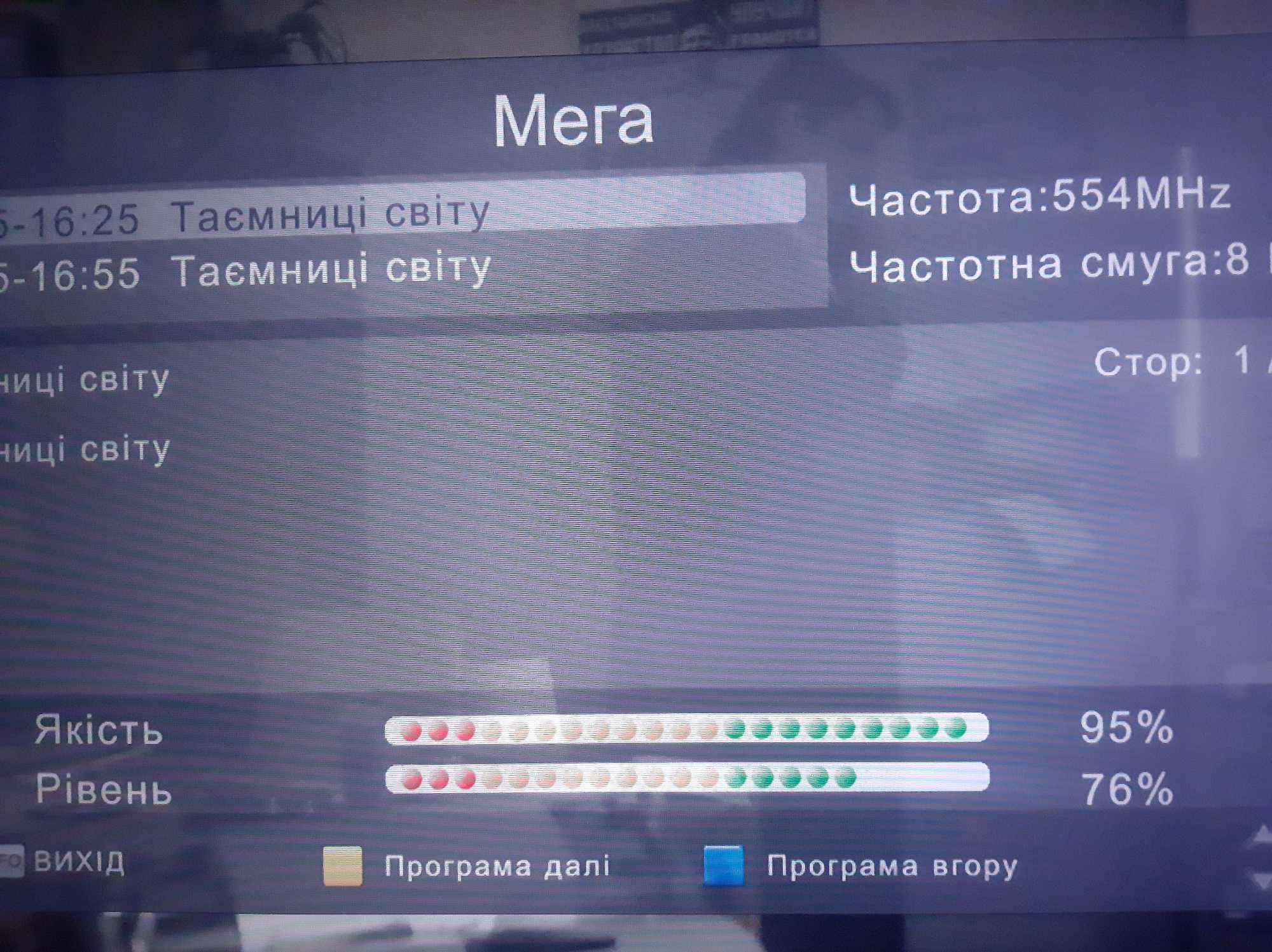

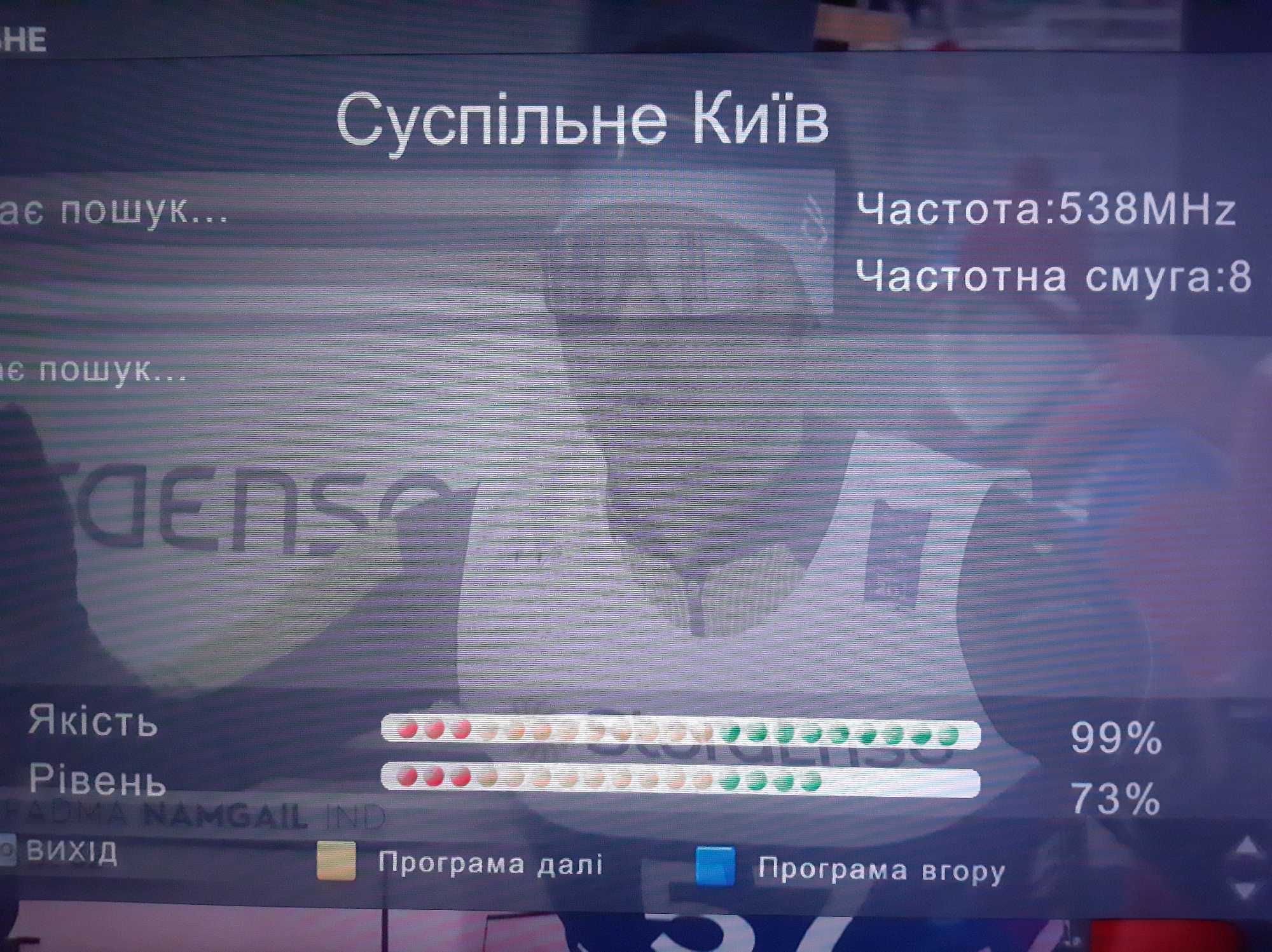

Уровень сигнала на всех частотах указан на скриншотах. Расстояние до вышки 40 км.

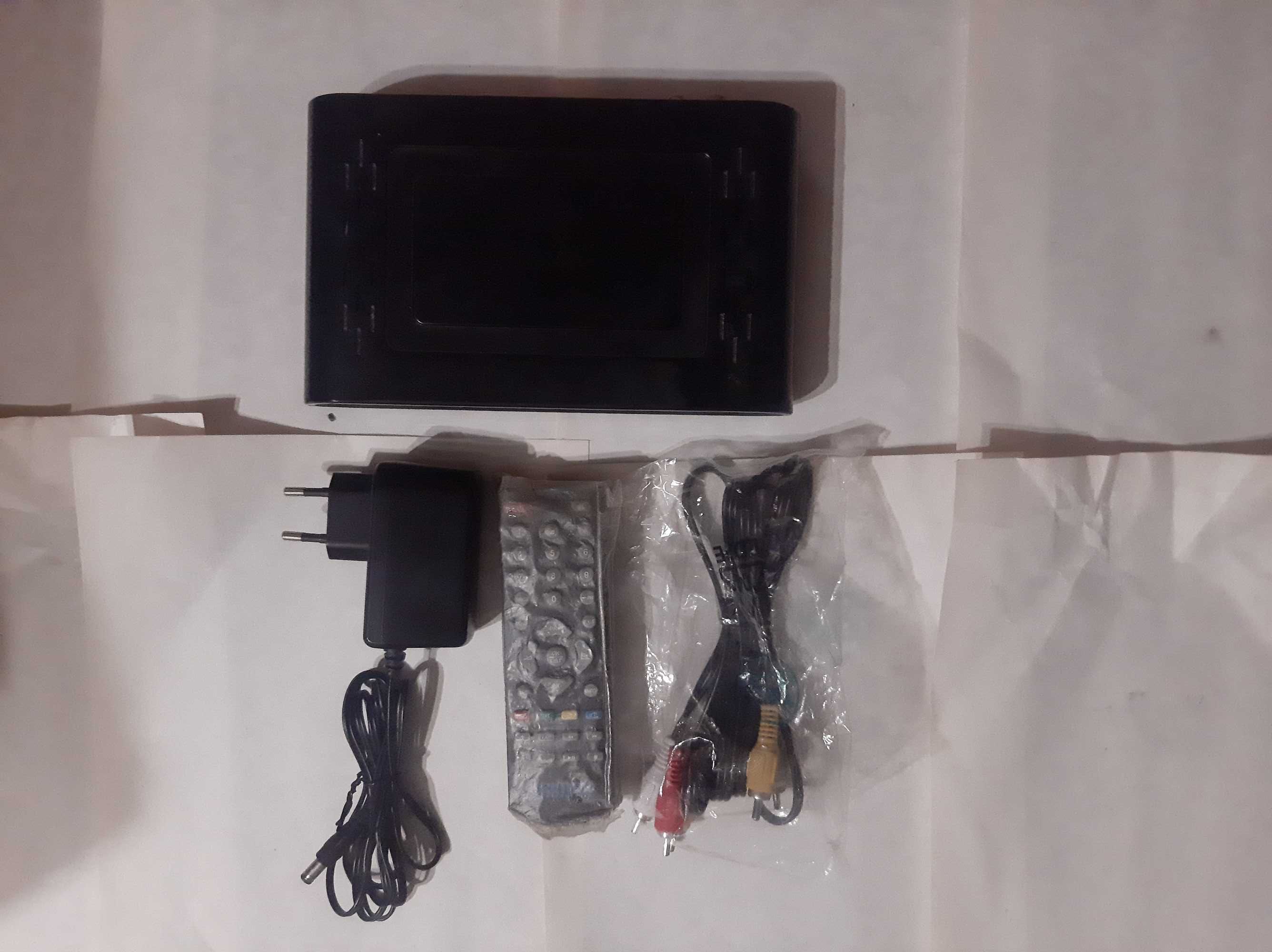

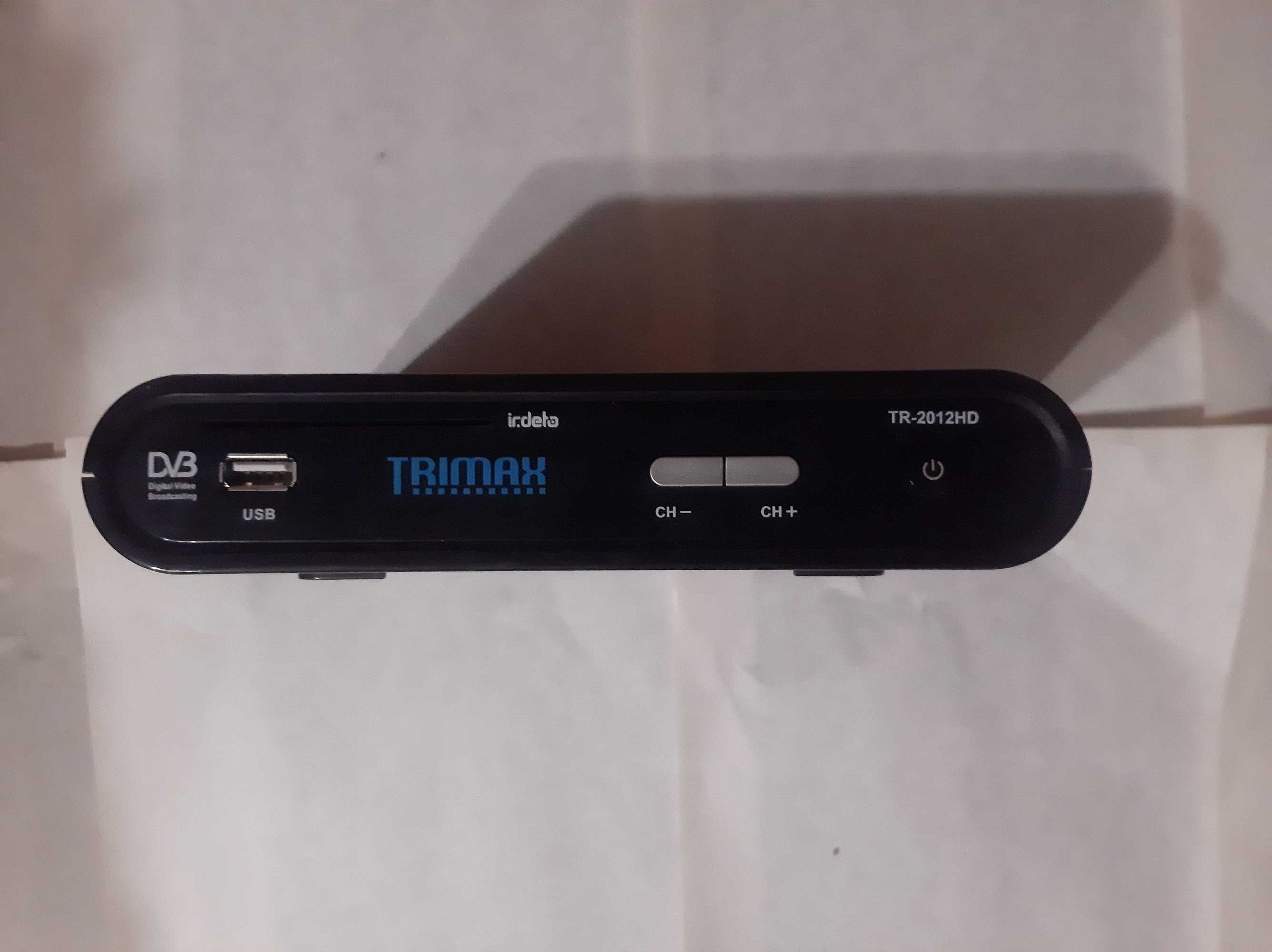

Технические характеристики ТВ-приставка Т2 Trimax TR-2012HD:

Поддержка систем условного доступа: Irdeto Cloaked
Интерфейс карты условного доступа: 1 слот, в соответствии с ISO 7816
Поддержка сообщений систем условного доступа: в соответствии со спецификацией Irdeto CAS messaging
Поддержка символов кириллицы: в соответствии с ISO/IEC 8859-5
Подключение носителей информации: через USB порт
Обновление ПО через эфир: в соответствии со спецификацией Irdeto CA
Тип демодулятора: эфирный DVB-T2, согласно спецификации EN 302 755
Рабочий диапазон частот: MВ 174-230МГц с частотной полосой канала 7 МГц, ДМВ 470-862МГц с частотной полосой канала 8 МГц
Входной разъем: 1 x IEC 169-2, гнездо, 75 Ом
Выходной разъем (петлевой выход): 1 x IEC 169-2, штекер, 75 Ом
Питание антенны: 5В +- 0,2В, до 50мА
Минимальное значение мощности на входе приемника: для полосы 7Мгц -99 дБм + C/N (согласно стандарта), для полосы 8Мгц -98,9 дБм + C/N (согласно стандарта)
Максимальное значение мощности на входе приемника: -5 дБм
Длина FFT пакетов: 1K, 2K, 4K, 8K, 8KE, 16K, 16KE, 32K, 32KE
Типы модуляции: QPSK, 16-QAM, 64-QAM, 256-QAM
Защитный интервал: 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
Коэффициенты коррекции ошибок: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Пилоты: PP1, PP2, PP3, PP4, PP5, PP6, PP7, PP8
Профили видеопотока: МРЕG-2 МР МL, МРЕG-4 AVC МР/НР L3, МРЕG-4 AVC НР L4
Скорость потока: 0,5 ... 15 Мбит/сек
Формат видеопотока: CBR, VBR
Разрешение видео стандартной четкости (SD): 720x576, 704x576, 544x576, 352x576, 352x288
Разрешение видео высокой четкости (HD): 1920x1080, 1440x1080, 1280x1080, 1280x720
Формат кадра: 4:3 и 16:9
Аудиокодеки: MPEG-1 Layer II, MPEG-4 AAC LC, MPEG-4-HE-AACv1
Частота дискретизации звука: 32, 44.1 и 48 кГц
Скорость потока звука: 32 ... 384 кбит/сек
Аудио режимы: моно, стерео, объединенное стерео
Питание приемника: от сети 110-240В/50Гц через адаптер питания 12B/1А
Энергопотребление: в рабочем режиме максимально 8Вт, в режиме ожидания максимально 0,7Вт
Габаритные размеры (Д.Ш.В.): 190х115х34мм

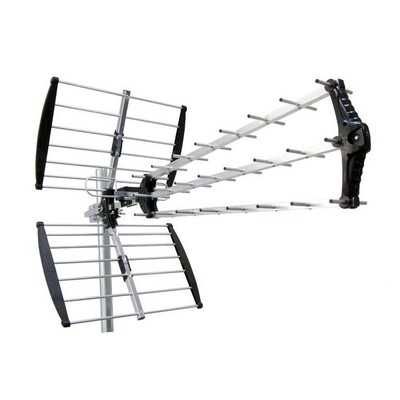

Технические характеристики антенна UHF-262:

Тип антенны: внешняя пассивная
Рабочий диапазон: ДМВ (UHF) 470-862 МГц, 21-69 канал
Поляризация: горизонтальная, вертикальная
Коэффициент усиления: 10-15,5 дБ
Подключение: F-разъем
Материал: алюминий
Количество: элементов 27
Рабочая температура: от -40°C до +50°C
Длина: 1060 мм
