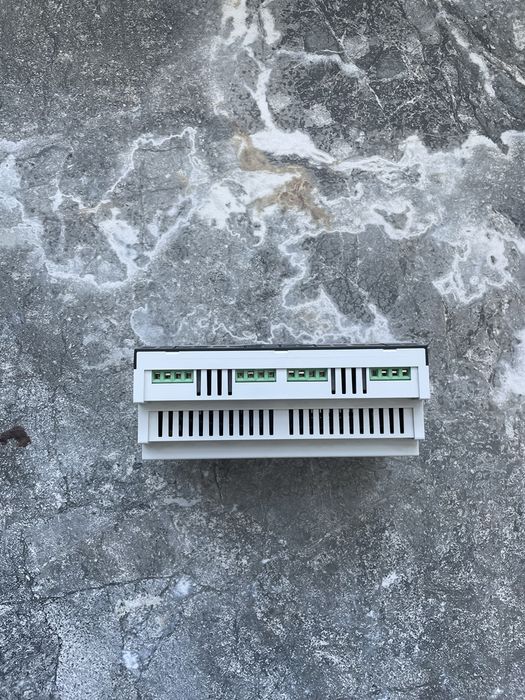

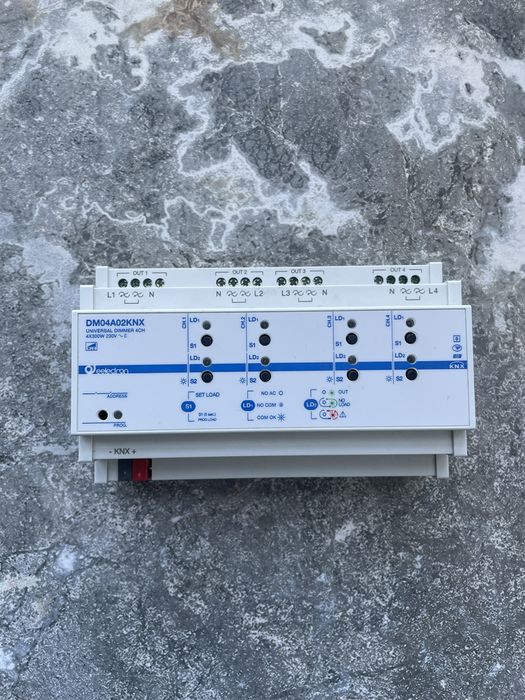

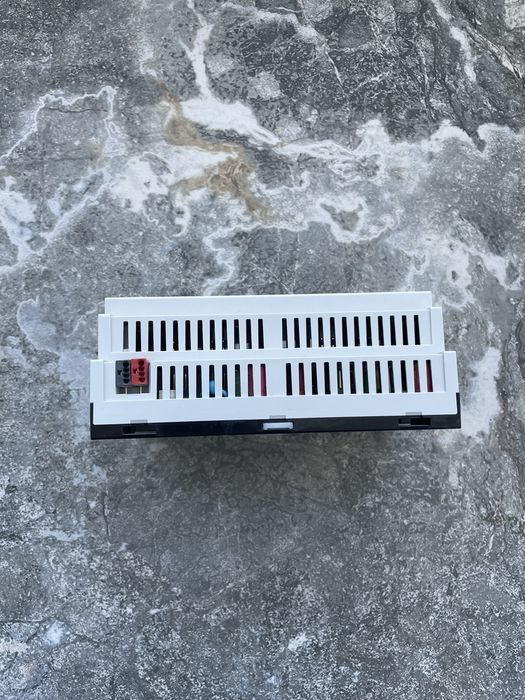

DM04A02KNX - это универсальный 4-канальный диммер KNX с автоматическим определением типа нагрузки и регулируемыми параметрами для оптимизации управления различными типами ламп, такими как светодиоды, лампы накаливания и галогенные лампы, компактные люминесцентные лампы с регулируемой яркостью (КЛЛ), низковольтные лампы с электронный или ферромагнитный трансформатор. 4 канала можно использовать независимо или объединить в пару (1 + 2 и 3 + 4) для управления нагрузками более высокой мощности; всегда соблюдайте максимальные значения мощности, указанные в таблице этой инструкции, и проверяйте в руководстве, как сконфигурировать выходы, как объединенные в ETS. Чтобы определить максимальную нагрузку и, в частности, максимальное количество подключаемых ламп, DimmerLoadTester программное обеспечение доступно; с его помощью можно проанализировать пиковое поглощение отдельной лампы и рассчитать максимальное количество ламп, которые можно подключить.

Каждый выходной канал может использоваться в следующих конфигурациях:

Задний фронт [RC]: диммер отключает часть конечной части сигнала входного напряжения, что приводит к снижению выходной мощности лампы. Это регулирование нагрузки используется для резистивных или емкостных нагрузок (обычно галогенные лампы с электронным трансформатором или лампы накаливания).

Передний фронт [L]: диммер отключает часть начальной части формы волны входного напряжения, что приводит к снижению выходной мощности лампы. Это регулирование нагрузки используется для индуктивных нагрузок (обычно ферромагнитных трансформаторов или тороидальных).
